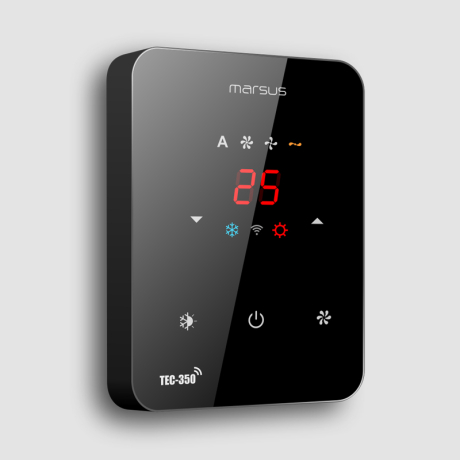

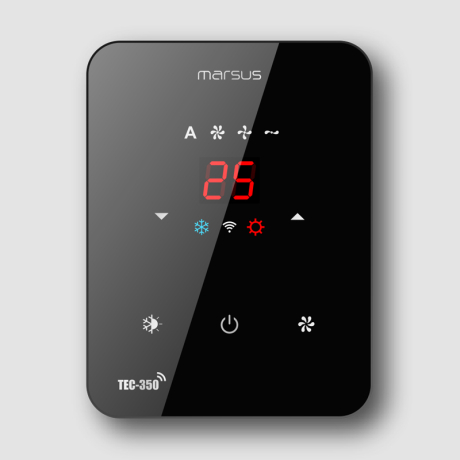

ترموستات توکار سری جدید مرصوص مدل TEC350 یک ترموستات با صفحه لمسی همراه نمایشگر دیجیتال دمای محیط و دمای تنظیم شده (سانتیگراد)، دور فن و مد کارکرد می‌باشد. نصب این ترموستات به‌صورت توکار بوده و نیاز به قوطی برق با اندازه 60x60 میلیمتر دارد. ترموستات مرصوص مدل TEC350 مناسب برای کنترل دستگاه فن کویل 3 دور و دستگاه داکت اسپلیت سرمایشی با یک کمپرسور و گرمایش با کویل آبگرم (پکیج یا موتورخانه) بوده و کاربری آسانی دارد.
ترموستات دیجیتال توکار مرصوص Marsus مدل TEC350 قابلیت تنظیم دور فن به صورت دستی (سه دور کند، متوسط و تند) و اتوماتیک را داشته که در حالت Auto، ترموستات با توجه به دمای محیط و دمای تنظیم شده، دور فن را روی یکی از سرعت های کند/متوسط/تند قرار داده و با رسیدن دما به دمای ست شده، فن خاموش می‌شود. در این حالت عملکرد قطع و وصل فن، همراه با کمپرسور (در سیستم داکت اسپلیت) انجام می‌شود. در صورتیکه فن در حالت دستی (F1,F2,F3) قرار گیرد، در اپلیکیشن فن کویل، به صورت اتوماتیک قطع و صل شده و در اپلیکیشن داکت اسپلیت، فن به صورت دائم کار در سرعت تعیین شده بوده و تنها کمپرسور قطع و وصل می‌گردد. محدوده دمایی قابل تنظیم توسط کاربر 15 الی 35 درجه سانتیگراد بوده و دقت اندازه‌گیری، نمایش و حساسیت کنترل آن 1 درجه سانتیگراد می‌باشد.
از دیگر ویژگی های این ترموستات می‌توان به قابلیت استفاده از ریموت از راه دور و سنسور IR برای اتصال به BMS و قابلیت عیب یابی و نمایش کد ارور بر روی صفحه نمایشگر اشاره نمود.
| حالت سرمایش | روشن شدن با تنظیم دستگاه در حالت سرمایش |
| حالت گرمایش | روشن شدن با تنظیم دستگاه در حالت گرمایش |
| نمایشگر سرعت فن | نمایش دور فن (کم - متوسط - زیاد - اتوماتیک) |
| دمای محیط/ست | نمایش دمای محیط و ست شده به سانتیگراد |
| کلید پایین | کاهش دمای تنظیم شده + تنظیمات |
| کلید بالا | افزایش دمای تنظیم شده + تنظیمات |
| کلید روشن/خاموش | روشن/خاموش کردن |
| کلید حالت کاربری | تغییر مد سرمایش/گرمایش + تنظیمات |
| کلید سرعت فن | تغییر دور فن و فن اتوماتیک |
قبل از شروع به کار با ترموستات TEC350 مرصوص، تنظیمات اصلی دستگاه باید انجام شود.
ابتدا دستگاه را خاموش نمایید، سپس کلید مد را به مدت 5 ثانیه لمس نمایید تا منو تنظیمات اولیه ظاهر گردد. برای حرکت بین آیتم های منو، کلید مد را مجددا لمس نمایید. برای تغییر هر کدام از مقادیر، از کلید بالا یا پایین استفاده نموده و مطابق جدول زیر مقادیر را تنظیم نمایید. برای برگشت به مقدار پیشفرض در هر مورد، کلید فن را لمس نمایید.
| آیتم نو | مفهوم | مقادیر قابل تنظیم | پیش فرض |
|---|---|---|---|
| AP | کاربرد سرمایشی/گرمایشی | 1 = فن کویل سه دور | 1 |
| 2 = داکت اسپلیت | |||
| CA | کالیبراسیون سنسور دما | +/- 5 درجه سانتیگراد | صفر |
| DF | دیفرنشیال (حساسیت کنترل) | 1-3 درجه سانتیگراد | 1 |
| SF | نسخه نرم‌افزار | - | - |
| ردیف | کاربرد (AP) | تاخیر در تغییر دور فن | قطع فن پس از قطع سرمایش | قطع فن پس از قطع گرمایش |
|---|---|---|---|---|
| 1 | فن کویل 3 دور | 5 ثانیه | صفر | صفر |
| 1 | داکت اسپلیت | 45 ثانیه | 45 ثانیه | 30 ثانیه |
نصب این ترموستات باید توسط تکنسین برق انجام گیرد.
ترمینال فاز (PH) و نول (NL) باید به برق شهری متصل شده و ترمینال های F1 تا F4 مطابق شکل زیر به فن کویل یا داکت اسپلیت متصل گردد.
قبل از نصب حتما برق ورودی را قطع نمایید. در غیر این صورت ممکن است باعث سوختن فیوز به دلیل نوسان برق شود.
مشخصات
اطلاعات کلی
| مدل | TEC-350 |
| نوع | ترموستات اتاقی |
| عملکرد | سنسور دیجیتال |
| کشور سازنده | ایران |
مشخصات فیزیکی
| نصب | دیواری (توکار) |
| ساختار | دیجیتال |
| ابعاد | 44*83*118 میلیمتر |
| وزن | 140 گرم |
مشخصات فنی
| سنسور | دیجیتال |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | حداکثر جریان رله 5 آمپر |
| کلاس حفاضتی | IP20 |
| محدوده دمای کارکرد | 15 الی 35 درجه سانتیگراد |
خدمات پس از فروش
| گارانتی | مرصوص سرویس |
| مدت زمان گارانتی | 2 سال ضمانت |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا | |
| اقلام رایگان همراه | براکت نصب - پیچ و رولپلاک |
