ترموستات داکت اسپلیت دوفصل اکولوکس ET-4S1C

نقد و بررسی تخصصی ترموستات دیجیتال توکار دوفصل اکولوکس Ecolux مدل ET-4S1C

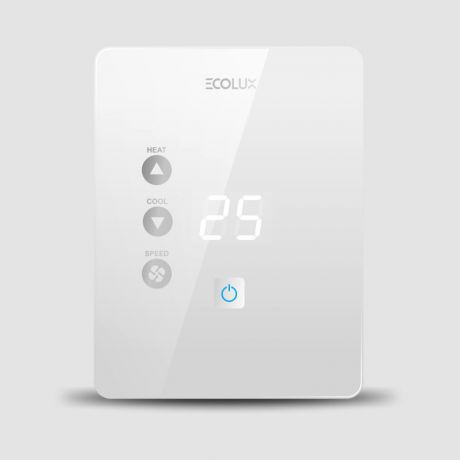

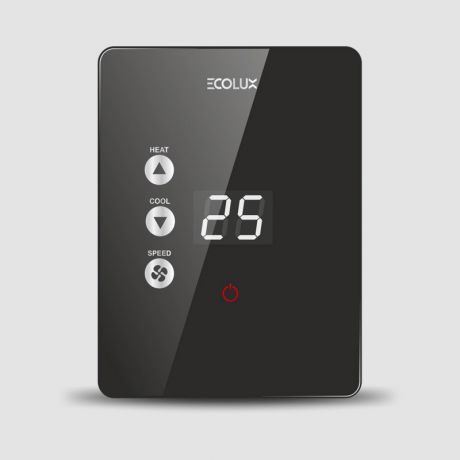

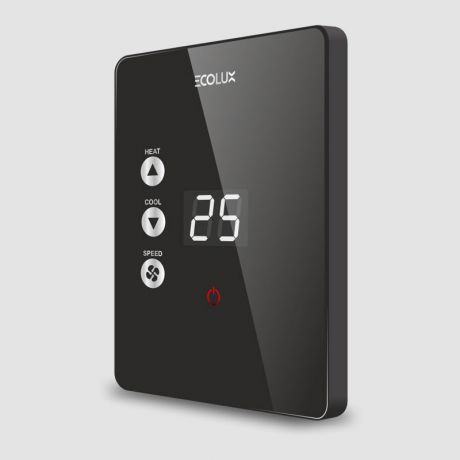

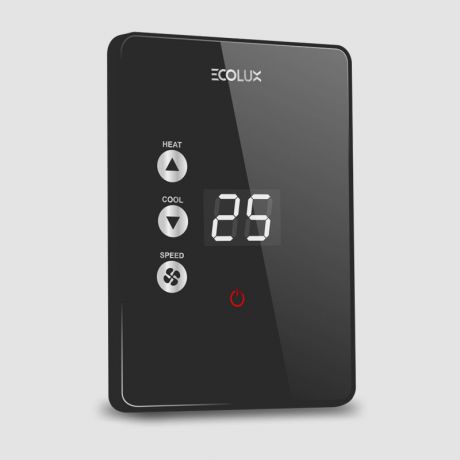

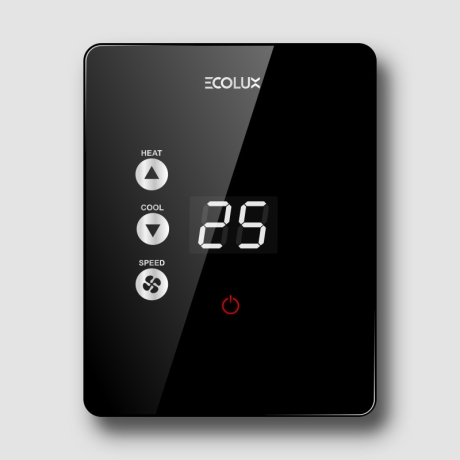

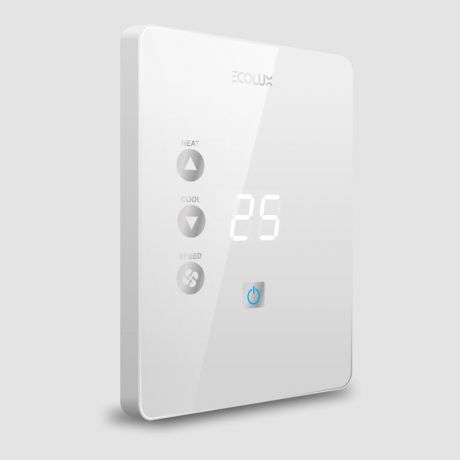

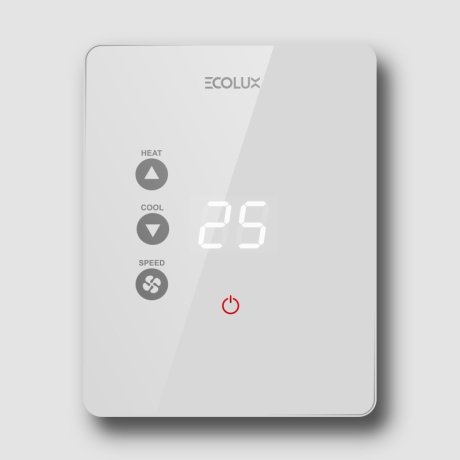

ترموستات اکولوکس Ecolux مدل ET-4S1C یک ترموستات با صفحه لمسی و تغذیه سویچینگ همراه نمایشگر دیجیتال دمای محیط و دمای تنظیم شده (سانتیگراد) می باشد. نصب این ترموستات به‌صورت توکار بوده و در قوطی های برق استاندارد 60 در 60 نصب میگردد. ترموستات فن‌کویل اکولوکس مدل ET-4S1C مناسب برای کنترل سیستم های فن کویل دو لوله (سرمایش/گرمایش) و داکت اسپلیت همراه با کنترل 3 دور فن و یک کمپرسور می باشد. همچنین این محصول دارای سنسور مادون قرمز جهت استفاده از ریموت کنترل و امکان اتصال به سیستم هوشمند ساختمان است.

ترموستات داکت اسپلیت اکولوکس Ecolux مدل ET-4S1C قابلیت تنظیم دور فن به دو صورت دستی و اتوماتیک را داشته ، دارای نمایشگر دیجیتال دمای هوا  و دکمه های تاچ اسکرین مجهز به  قفل صفحه کلید (قفل کودک) می‌باشد. محدوده دمایی قابل تنظیم توسط کاربر 15 الی 35 درجه سانتیگراد بوده و دقت نمایش آن 1 درجه سانتیگراد می باشد.

ویژگی های ترموستات دیجیتال توکار دوفصل اکولوکس Ecolux مدل ET-4S1C

• نصب به‌صورت توکار
• نمایشگر دیجیتال همراه با دکمه های تاچ اسکرین
• قابلیت کالبراسیون
• قابلیت تنظیم دیفرنشیال
• قابلیت فن دائم کار پس از قطع کمپرسور
• قابلیت روشن شدن اتوماتیکم پس از قطع برق
• دارای قفل صفحه کلید
• قابلیت کارکرد با فن کویل دو لوله و داکت اسپلیت همراه با کنترل ۴ دور فن و یک کمپرسور
• قابلیت استفاده از ریموت کنترل IR
• ساخت ایران

ابعاد و اندازه ترموستات دیجیتال توکار اکولوکس ET-4S1C

راهنمای نصب و راه‌اندازی ترموستات دیجیتال توکار اکولوکس Ecolux داکت اسپلیت دو فصل مدل ET-4S1C

تنظیمات کاربر در ترموستات اکولوکس به شرح زیر می‌باشد :

عملکرد	وضعیت دستگاه	کلید	حالت کلید	نمایش	شرح عملکرد
خاموش/روشن کردن	خاموش		لمس 2 ثانیه	پاور قرمز یا آبی	دستگاه روشن/خاموش می‌شود.
حالت سرمایش	روشن		لمس 3 ثانیه	پاور آبی رنگ	دستگاه در حالت سرمایشی قرار می‌گیرد.
حالت گرمایش	روشن		لمس 3 ثانیه	پاور قرمز رنگ	دستگاه در حالت گرمایشی قرار می‌گیرد.
تغییر دور فن	روشن		تاچ	F1 F2 F3	دور فن تغییر می‌کند.
حالت فن اتوماتیک	روشن		تاچ	FA	دور فن در حالت اتوماتیک قرار می‌گیرد.
نمایش در شب	روشن		تاچ	کم شدن نور	نور ترموستات کم و زیاد می‌شود.
قفل صفحه کلید	روشن		لمس 3 ثانیه	LC	صفحه کلید قفل و آزاد می‌شود.

شرح عملکرد ترموستات :
جهت خاموش يا روشن نمودن ترموستات 2 ثانيه کليد روشن/خاموش را بايد لمس کرد ، رنگ سبز آيکون روشن/خاموش نشانگر حالت خاموش مي باشد.

حالت سرمايشی/ گرمايشی :
با 3 ثانیه نگه داشتن کلید بالا آیکون روشن/خاموش قرمز شده و ترموستات در حالت گرمایشی قرار میگیرد.
با 3 ثانیه نگه داشتن کلید پایین آیکون روشن/خاموش آبی شده و ترموستات در حالت سرمایشی قرار میگیرد.
با لمس کلید تغییر دور فن روی صفحه تمایش، کد های F1، F2، F3 و FA نمایش داده شده که به معنی تعیین دور فن می باشد.
با لمس کلید های بالا و پایین امکان تنظیم دمای دلخواه فراهم میشود.

حالت نمایش در شب :
در حالت روشن چنانچه یکبار کلید روشن/خاموش را لمس کنید ،نمایشگر کم نور میشود ، و با زدن دوباره هر کلید به حالت عادی بر می گردد

حالت اتوماتیک :
در صورتیکه تنظیمات بر روی دور FA قرار گیرد، ترموستات دور فن را طبق دمای محیط و دمای تنظیم شده به صورت اتوماتیک تغییر داده و قطع و وصل می‌نماید.

تنظیمات تخصصی تکنسین در ترموستات اکولوکس به شرح زیر می‌باشد :

عملکرد	وضعیت دستگاه	کلید	حالت کلید	نمایش	شرح عملکرد
کالیبره کردن	خاموش		لمس 3 ثانیه	4- الی4	کالیبره کردن دمای سنسور با دمای محیط.
تنظیم دیفرنشیال	خاموش		لمس 3 ثانیه	1 الی 4	اختلاف دمای ست شده با دمای قطع و وصل
فن دائم کار روشن	خاموش	+	لمس 3 ثانیه	Fn	فن دائم کار بوده و با قطع کمپرسور فن قطع نمی‌شود
فن دائم کار خاموش	خاموش	+	لمس 3 ثانیه	FF	فن با رسیدن به دمای مورد نظر قطع می‌شود
شروع به کار روشن	خاموش	+	لمس 3 ثانیه	On	پس از وصل شدن برق، دستگاه در حالت روشن است.
شروع به کار خاموش	خاموش	+	لمس 3 ثانیه	OF	پس از وصل شدن برق، دستگاه در حالت خاموش است.

تنظیم دیفرنشیال :
درحالتيکه ترموستات خاموش است با 3 ثانيه لمس کليد پایین دمای ترموستات را از (-4 تا +4) درجه کاليبره نماييد.
در صورتيکه ترموستات در جای نا مناسب نصب شده باشد باعث قطع و وصل بيش از اندازه فن ها می شود برای جلوگيری ازاین مورد، با 3 ثانيه لمس کليد تغییر دور فن ديفرنشیال دستگاه را تا 4+ درجه تنظيم نماييد.
توجه : موارد فوق زمانی قابل اجرا است که ترموستات در حالت خاموش باشد.

فن دائم کار :
تنظیمات فن دائم کار برای دستگاه داکت اسپلیت مناسب بوده و برای دستگاه فن کویل کارایی ندارد. در صورت فعال سازی این گزینه برای دستگاه های داکت اسپلیت، پس از رسیدن دمای محیط به دمای ست شده، فن دستگاه به کار خود ادامه داده و فقط کمپرسور خاموش میشود. این عملکرد موجب چرخش بهتر هوای محیط و ماندگاری بهتر دمای محیط می‌شود.

شروع به کار پس از قطع برق :
این تنظیمات مناسب اتصال دستگاه به سیستم های هوشمند مبتنی بر IR بوده و همچنین در مصارف دیگر نیز کاربرد دارد. در صورت on بودن این مد، پس از قطع و وصل برق دستگاه، دستگاه با تنظیمات قبلی روشن شده و به کار خود ادامه می‌دهد. در صورت of بودن این حالت، پس از وصل مجدد جریان برق، دستگاه در حالت خاموش یا استند بای مانده و با قرمان کاربر روشن خواهد شد.

نصب و سیم بندی ترموستات دیجیتال توکار داکت اسپلیت اکولوکس ET-4S1C:

قبل از نصب حتما برق ورودی را قطع نمایید. در غیر این صورت ممکن است باعث سوختن فیوز به دلیل نوسان برق شود.
توصیه می شود برای نصب از تکنسین فنی و با استفاده از سر سیم نصب شود.
