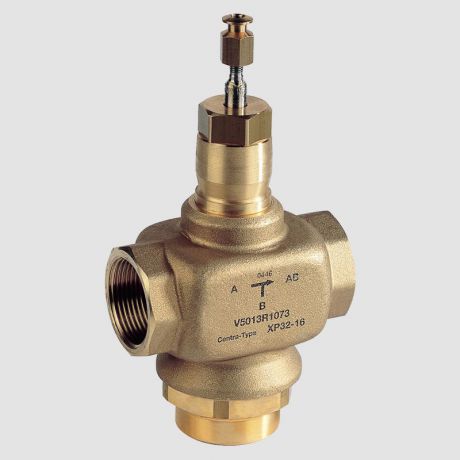

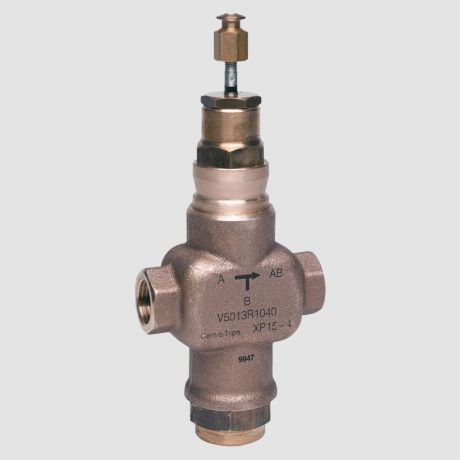

شیر سه راهه موتوری هانیول V5013R سایز 3/4 اینچ

نقد و بررسی تخصصی شیر سه راهه موتوری برنجی هانیول Honeywell مدل V5013R

شیر سه راهه موتوری هانیول Honeywell سری V5013R دارای بدنه برنجی با فشار کاری PN16 بوده و دارای مکانیزم حرکت خطی (linear) با عملکرد مخلوط کننده (Mixing) می‌باشد. در شیرهای سه راه با عملکرد میکسینگ دو سیال با دبی متغیر (دمای ثابت) با هم ترکیب شده و از خروجی سوم با دمای دلخواه خارج می‌شوند. این شیر قابلیت ترکیب سیال آب در محدوده دمای 2+ الی 120+ در فشار 1600 کیلوپاسکال و دمای 120+ الی 170+ در فشار 1490 کیلوپاسکال را دارد.

جنس بدنه شیر سه راهه هانیول موتور V5013R برنجی بوده و در سایز های 1/2 الی 2 اینچ همراه با اتصال دنده (رزوه) از داخل (استاندارد ISO228) می‌باشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستم‌های گرمایشی و تهویه مطبوع با گردش باز (open circuits) اشاره نمود.

شیر سه راهه موتوری سایز 3/4 اینچ (DN20) هانیول از سری V5013R دارای ضریب جریان (KVS) 6.3 بوده و اکچوئیتور های کوپل مستقیم از نوع الکتریکی و پنوماتیکی بر روی آن قابل نصب است.

اکچوئیتورهای (Actuators) الکتریکی قابل استفاده در سری V5013R شامل مدلهای ML6420/ML6425 (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 600 نیوتن) و ML7420/ML7425 (عملکرد تدریجی 24 ولت متناوب 600 نیوتن) می‌باشد. فشار بسته شدن شیر با این موتورها 1600 کیلوپاسکال م‍ی‌باشد.
همچنین انواع اکچوئیتور پنوماتیکی (Penomatic) سری MP953 با رنج فشار بسته شدن حداکثر 1600 کیلوپاسکال قابل استفاده می‌باشد.

ویژگی های شیر سه راهه موتوری برنجی هانیول Honeywell مدل V5013R

• عملکرد مخلوط کننده (Mixing)
• قابلیت کارکرد با آب سرد و گرم
• محدوده دمای سیال 2+ الی170+ درجه سانتیگراد
• بدنه برنجی با اتصال یکپارچه رزوه از داخل (دنده‌ای)
• فشار کاری PN16
• دارای کورس حرکتی (Stroke) 20 میلی‌متر
• مقدار پایین نشت نشیمن (Low seat leakage rate)
• تنظیم خودکار دبی
• دارای اتصال برق مستقیم
• قبلیت نصب موتور (Actuator) برقی و پنوماتیک
• مکانیزم عملکرد خطی Linear
• جریان عبوری با ثبات
• سایز اتصال از 1/2 اینچ (DN15) الی 2 اینچ (DN40)

ابعاد و اندازه شیر سه راهه موتوری برنجی هانیول Honeywell مدل V5013R
