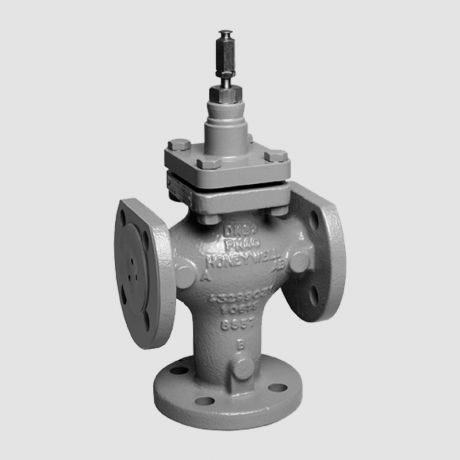

شیر سه راهه موتوری هانیول V5050A سایز 5 اینچ فلنچی
- شیر سه راهه موتوری
- سیال پیشنهادی آب
- جنس بدنه چدنی
- اتصال فلنچی سایز 5 اینچ
- فشار کاری PN16
- عملکرد مخلوط کننده (Mixing)
بدون موجودی
برند :
اضافه به مقایسه0
مشاوره رایگان
تخصصی و مهندسی
پیشنهاد صادقانه
طبق نیاز مشتری
تضمین اصالت
کالا و گارانتی
تضمین قیمت
منصفانه و مناسب
ارسال متنوع
به سراسر ایران
نقد و بررسی تخصصی شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5050A
شیر سه راهه موتوری هانیول Honeywell مدل V5050A1108 دارای بدنه چدنی با فشار کاری PN16 بوده و دارای مکانیزم حرکت خطی (linear) با عملکرد مخلوط کننده (Mixing) میباشد. در شیرهای سه راه با عملکرد میکسینگ دو سیال با دبی متغیر (دمای ثابت) با هم ترکیب شده و از خروجی سوم با دمای دلخواه خارج می‌شوند. این شیر قابلیت ترکیب سیال آب با فشار 1200 الی 1600 کیلوپاسکال در محدوده دمایی مختلف را دارد.
جنس بدنه شیر سه راهه هانیول موتور V5050A چدنی GG25 با تریم استنلس استیل بوده و در سایز های 4 (DN100) و 5 (DN125) و 6 (DN150) اینچ همراه با اتصال فلنچی (استاندارد ISO7005-2) میباشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستم‌های گرمایشی و تهویه مطبوع با گردش باز (open circuits) اشاره نمود.
شیر سه راهه موتوری سایز 5 اینچ (DN100) هانیول مدل V5050A1108 دارای ضریب جریان (KVS) 250 بوده و اکچوئیتور های کوپل مستقیم از نوع الکتریکی و پنوماتیکی بر روی آن قابل نصب است.
اکچوئیتورهای (Actuators) الکتریکی قابل استفاده در مدل V5050A1108 شامل مدلهای ML6421B (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 1800 نیوتن) و ML7421B (عملکرد تدریجی 24 ولت متناوب 1800 نیوتن) میباشد. فشار بسته شدن شیر با این موتورها 1600 کیلوپاسکال میباشد.
همچنین انواع اکچوئیتور پنوماتیکی (Penomatic) سری MP953A و MP953C با رنج فشار بسته شدن حداکثر 1600 کیلوپاسکال قابل استفاده میباشد.
ویژگی های شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5050A1108
- عملکرد مخلوط کننده (Mixing)
- قابلیت کارکرد با آب سرد و گرم
- محدوده دمای سیال 2+ الی170+ درجه سانتیگراد (1600kPa)
- محدوده دمای سیال 120+ الی150+ درجه سانتیگراد (1440kPa)
- محدوده دمای سیال 150+ الی200+ درجه سانتیگراد (1280kPa)
- محدوده دمای سیال 200+ الی220+ درجه سانتیگراد (1200kPa)
- بدنه چدنی با اتصال فلنچی
- فشار کاری PN16
- دارای کورس حرکتی (Stroke) 38 میلی‌متر
- مقدار پایین نشت نشیمن (Low seat leakage rate)
- موقعیت یابی دقیق برای اطمینان از کنترل درجه حرارت پیشرفته
- قابلیت نصب موتور (Actuator) برقی و پنوماتیک
- مکانیزم عملکرد خطی Linear
- جریان عبوری با ثبات
- سایز اتصال 5 اینچ (DN125)
ابعاد و اندازه شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5050A
| فلنچ | اینچ | A | B | C | Y1 | Y3 |
|---|---|---|---|---|---|---|
| DN100 | 4 | 350 mm | 184 mm | 220 mm | 170.5 mm | 227 mm |
| DN125 | 5 | 400 mm | 219 mm | 245 mm | 170.5 mm | 227 mm |
| DN150 | 6 | 480 mm | 219 mm | 270 mm | 170.5 mm | 227 mm |
Honeywell-V5050A1108
مشخصات
- مدل
- V5050A1108
- نوع
- شیر سه راهه
- عملکرد
- Mixing
- سیال
- آب
- محدوده دمای سیال
- 2+ الی170+ درجه سانتیگراد (1600kPa)120+ الی150+ درجه سانتیگراد (1440kPa)150+ الی200+ درجه سانتیگراد (1280kPa)200+ الی220+ درجه سانتیگراد (1200kPa)
- حداکثر فشار کاری
- PN16
- جنس بدنه
- چدنی
- ابعاد
- 400*634 (861 میله بالا) عرض*ارتفاع
- کورس حرکت
- 38 میلی‌متر
- سایز اتصال (اینچ)
- 5
- نوع اتصال
- فلنچی
- کشور سازنده
- چین
- گارانتی
- شرکتی
- مدت زمان گارانتی
- 12 ماه
