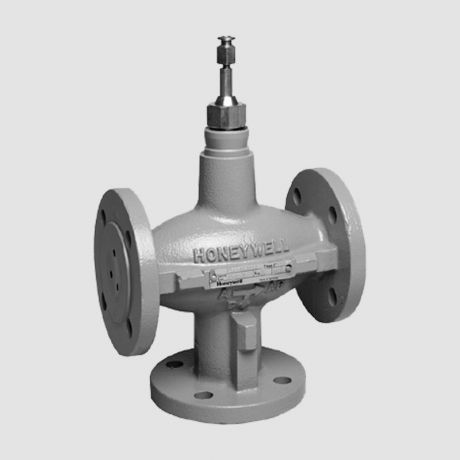

شیر سه راهه موتوری هانیول V5329A سایز 2 1/2 اینچ فلنچی

نقد و بررسی تخصصی شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

شیر سه راهه موتوری هانیول Honeywell مدل V5329A دارای بدنه چدنی با فشار کاری PN16 بوده و دارای مکانیزم حرکت خطی (linear) با عملکرد مخلوط کننده (Mixing) می‌باشد. در شیرهای سه راه با عملکرد میکسینگ دو سیال با دبی متغیر (دمای ثابت) با هم ترکیب شده و از خروجی سوم با دمای دلخواه خارج می‌شوند. این شیر قابلیت ترکیب سیال آب با فشار 1370 الی 1600 کیلوپاسکال در محدوده دمایی مختلف را دارد.

جنس بدنه شیر سه راهه هانیول موتور V5329A چدنی GG25 با تریم استنلس استیل بوده و در سایز های 1/2 الی 3 اینچ همراه با اتصال فلنچی (استاندارد ISO7005-2) می‌باشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستم‌های گرمایشی و تهویه مطبوع با گردش باز (open circuits) اشاره نمود.

شیر سه راهه موتوری سایز 2 1/2 اینچ (DN65) هانیول مدل V5329A دارای ضریب جریان (KVS) 63.0 بوده و اکچوئیتور های کوپل مستقیم از نوع الکتریکی و پنوماتیکی بر روی آن قابل نصب است.

اکچوئیتورهای (Actuators) الکتریکی قابل استفاده در مدل V5329A شامل مدلهای ML6420/ML6425 (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 600 نیوتن) ، ML7420/ML7425 (عملکرد تدریجی 24 ولت متناوب 600 نیوتن) ، مدل ML6421B (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 1800 نیوتن) و ML7421B (عملکرد تدریجی 24 ولت متناوب 1800 نیوتن) می‌باشد.
همچنین انواع اکچوئیتور پنوماتیکی (Penomatic) سری MP953A و MP953C با رنج فشار بسته شدن حداکثر 1600 کیلوپاسکال قابل استفاده می‌باشد.

ویژگی های شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

• عملکرد مخلوط کننده (Mixing)
• قابلیت کارکرد با آب سرد و گرم
• محدوده دمای سیال 2+ الی 120+ درجه سانتیگراد (1600kPa)
• محدوده دمای سیال 120+ الی 150+ درجه سانتیگراد (1440kPa)
• محدوده دمای سیال 150+ الی 170+ درجه سانتیگراد (1370kPa)
• بدنه چدنی با اتصال فلنچی
• فشار کاری PN16
• دارای کورس حرکتی (Stroke) 20 میلی‌متر
• سیتینگ فلزی برای طول عمر طولانی
• بسته بندی خود تنظیم
• موقعیت یابی دقیق برای اطمینان از کنترل درجه حرارت پیشرفته
• محرک های (Actuator) برقی و پنوماتیکی با اتصال مستقیم برای نصب آسان
• مکانیزم عملکرد خطی Linear
• جریان عبوری با ثبات
• سایز اتصال 2 1/2 اینچ (DN65)

ابعاد و اندازه شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A
