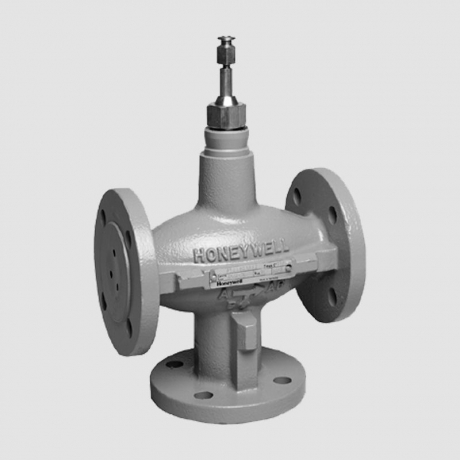

شیر سه راهه موتوری هانیول V5329A سایز 3 اینچ فلنچی

  • شیر سه راهه موتوری
  • سیال پیشنهادی آب
  • جنس بدنه چدنی
  • اتصال فلنچی سایز 3 اینچ
  • فشار کاری PN16
  • عملکرد مخلوط کننده (Mixing)
ادامه مطلبنمایش کمتر
بدون موجودی
KVS
  • 100
موجودی استعلام شود.
اضافه به مقایسه0
توضیحات

نقد و بررسی تخصصی شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A


نقد و بررسی تخصصی شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

شیر سه راهه موتوری هانیول Honeywell مدل V5329A دارای بدنه چدنی با فشار کاری PN16 بوده و دارای مکانیزم حرکت خطی (linear) با عملکرد مخلوط کننده (Mixing) می‌باشد. در شیرهای سه راه با عملکرد میکسینگ دو سیال با دبی متغیر (دمای ثابت) با هم ترکیب شده و از خروجی سوم با دمای دلخواه خارج می‌شوند. این شیر قابلیت ترکیب سیال آب با فشار 1370 الی 1600 کیلوپاسکال در محدوده دمایی مختلف را دارد.

جنس بدنه شیر سه راهه هانیول موتور V5329A چدنی GG25 با تریم استنلس استیل بوده و در سایز های 1/2 الی 3 اینچ همراه با اتصال فلنچی (استاندارد ISO7005-2) می‌باشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستم‌های گرمایشی و تهویه مطبوع با گردش باز (open circuits) اشاره نمود.

شیر سه راهه موتوری سایز 3 اینچ (DN80) هانیول مدل V5329A دارای ضریب جریان (KVS) 100.0 بوده و اکچوئیتور های کوپل مستقیم از نوع الکتریکی و پنوماتیکی بر روی آن قابل نصب است.

اکچوئیتورهای (Actuators) الکتریکی قابل استفاده در مدل V5329A شامل مدلهای ML6420/ML6425 (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 600 نیوتن) ، ML7420/ML7425 (عملکرد تدریجی 24 ولت متناوب 600 نیوتن) ، مدل ML6421B (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 1800 نیوتن) و ML7421B (عملکرد تدریجی 24 ولت متناوب 1800 نیوتن) می‌باشد.
همچنین انواع اکچوئیتور پنوماتیکی (Penomatic) سری MP953A و MP953C با رنج فشار بسته شدن حداکثر 1600 کیلوپاسکال قابل استفاده می‌باشد.


ویژگی های شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

  • عملکرد مخلوط کننده (Mixing)
  • قابلیت کارکرد با آب سرد و گرم
  • محدوده دمای سیال 2+ الی 120+ درجه سانتیگراد (1600kPa)
  • محدوده دمای سیال 120+ الی 150+ درجه سانتیگراد (1440kPa)
  • محدوده دمای سیال 150+ الی 170+ درجه سانتیگراد (1370kPa)
  • بدنه چدنی با اتصال فلنچی
  • فشار کاری PN16
  • دارای کورس حرکتی (Stroke) 20 میلی‌متر
  • سیتینگ فلزی برای طول عمر طولانی
  • بسته بندی خود تنظیم
  • موقعیت یابی دقیق برای اطمینان از کنترل درجه حرارت پیشرفته
  • محرک های (Actuator) برقی و پنوماتیکی با اتصال مستقیم برای نصب آسان
  • مکانیزم عملکرد خطی Linear
  • جریان عبوری با ثبات
  • سایز اتصال 3 اینچ (DN80)

ابعاد و اندازه شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

ابعاد و اندازه شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329A

فلنچ اینچ A B C Y1 Y2
DN15 1/2 130 mm 63 mm 90 mm 107 mm 151 mm
DN20 3/4 150 mm 63 mm 95 mm 107 mm 151 mm
DN25 1 160 mm 80 mm 100 mm 107 mm 151 mm
DN32 1 1/4 180 mm 80 mm 105 mm 107 mm 151 mm
DN40 1 1/2 200 mm 80 mm 115 mm 107 mm 151 mm
DN50 2 230 mm 94 mm 125 mm 107 mm 151 mm
DN65 2 1/2 290 mm 105 mm 145 mm 107 mm 151 mm
DN80 3 310 mm 112 mm 155 mm 107 mm 151 mm
ادامه مطلبنمایش کمتر
جزئیات محصول
Honeywell-V5329A1087

مشخصات

مدل
V5329A1087
نوع
شیر سه راهه
عملکرد
Mixing
کاربری
آب
حداکثر فشار کاری
PN16
جنس بدنه
چدنی
ابعاد
310*374 (418 میله بالا) عرض*ارتفاع
کورس حرکت
20 میلی‌متر
سایز اتصال (اینچ)
3
نوع اتصال
فلنچی
محدوده دمای کارکرد
2+ الی 120+ درجه سانتیگراد (1600kPa)120+ الی 150+ درجه سانتیگراد (1440kPa)150+ الی 170+ درجه سانتیگراد (1370kPa)
کشور سازنده
آلمان
گارانتی
شرکتی
مدت زمان گارانتی
12 ماه
پیوست‌ها
کاتالوگ هانیول V5329
کاتالوگ شیر سه راهه موتوری چدنی هانیول Honeywell مدل V5329
دانلود (549.83KB)
نظرات
بدون نظر

نظر بدهید

  • ارزش خرید:
  • عملکرد:
  • قابلیت ها:
  • کیفیت:
این کالا را با استفاده از کلمات کوتاه و ساده توضیح دهید.
محصولات مرتبط و لوازم جانبی

اطلاعات کلی

مدل V5329A1087
نوع شیر سه راهه
عملکرد Mixing
کشور سازنده آلمان

مشخصات فیزیکی

جنس بدنه چدنی
ابعاد 310*374 (418 میله بالا) عرض*ارتفاع

مشخصات فنی

کاربری آب
حداکثر فشار کاری PN16
کورس حرکت 20 میلی‌متر
سایز اتصال (اینچ) 3
نوع اتصال فلنچی
محدوده دمای کارکرد 2+ الی 120+ درجه سانتیگراد (1600kPa)120+ الی 150+ درجه سانتیگراد (1440kPa)150+ الی 170+ درجه سانتیگراد (1370kPa)

خدمات پس از فروش

گارانتی شرکتی
مدت زمان گارانتی 12 ماه
