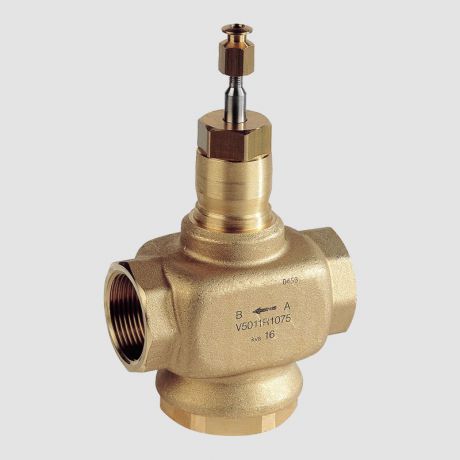

شیر دو راهه موتوری هانیول V5011S سایز 1 1/4 اینچ
- شیر دو راهه موتوری
- سیال پیشنهادی آب و بخار
- جنس بدنه برنجی
- اتصال دندهای سایز 1 1/4 اینچ
- فشار کاری PN16
نقد و بررسی تخصصی شیر دو راهه موتوری برنجی هانیول Honeywell مدل V5011S
شیر دو راهه موتوری هانیول Honeywell سری V5011S دارای بدنه برنجی با فشار کاری PN16 بوده و دارای مکانیزم حرکت خطی (linear) میباشد. این شیر قابلیت کارکرد با آب و بخار در محدوده دمای 2+ الی 120+ در فشار 1600 کیلوپاسکال و دمای 120+ الی 170+ در فشار 1490 کیلوپاسکال را دارد.
جنس بدنه شیر دو راهه هانیول مدل V5011S برنجی بوده و در سایز های 1/2 الی 2 اینچ همراه با اتصال دنده (رزوه) از داخل (استاندارد ISO228) میباشد. از جمله کاربری های این شیر میتوان به قطع و وصل جریان آب و بخار در سیستمهای گرمایشی، برودتی و تهویه مطبوع با گردش باز (open circuits) اشاره نمود. این شیر مناسب برای سیالات آب گرم، آب سرد (Chilled)، آب گرم بهداشتی، بخار اشباع شده و بخار فوق گرم میباشد.
شیر دو راهه موتوری سایز 1 1/4 اینچ (DN32) هانیول با کد V5011S1070 دارای ضریب جریان (KVS) 16 بوده و اکچوئیتور های کوپل مستقیم از نوع الکتریکی و پنوماتیکی بر روی آن قابل نصب است.
اکچوئیتورهای (Actuators) الکتریکی قابل استفاده در سری V5011S شامل مدلهای ML6420/ML6425 (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 600 نیوتن) و ML7420/ML7425 (عملکرد تدریجی 24 ولت متناوب 600 نیوتن)، مدل ML6421 (عملکرد قطع و وصلی On/off سه وضعیتی 24 ولت متناوب 1800 نیوتن) و ML7421 (عملکرد تدریجی 24 ولت متناوب 1800 نیوتن) میباشد.
همچنین انواع اکچوئیتور پنوماتیکی (Penomatic) سری MP953 با رنج فشار بسته شدن حداکثر 1600 کیلوپاسکال قابل استفاده میباشد.
ویژگی های شیر دو راهه موتوری برنجی هانیول Honeywell مدل V5011S
- قابلیت کارکرد با آب سرد و گرم و بخار
- محدوده دمای سیال 2+ الی170+ درجه سانتیگراد
- بدنه برنجی با اتصال یکپارچه رزوه از داخل (دندهای)
- فشار کاری PN16
- دارای کورس حرکتی (Stroke) 20 میلیمتر
- مقدار پایین نشت نشیمن (Low seat leakage rate)
- تنظیم خودکار دبی
- دارای اتصال برق مستقیم
- قبلیت نصب موتور (Actuator) برقی و پنوماتیک
- مکانیزم عملکرد خطی Linear
- جریان عبوری با ثبات
- سایز اتصال از 1/2 اینچ (DN15) الی 2 اینچ (DN50)
ابعاد و اندازه شیر دو راهه موتوری برنجی هانیول Honeywell مدل V5011S
فلنچ | اینچ | A | B | Y1 | Y2 |
---|---|---|---|---|---|
DN15 | 1/2 | 83 mm | 39.5 mm | 89 mm | 133 mm |
DN20 | 3/4 | 83 mm | 39.5 mm | 89 mm | 133 mm |
DN25 | 1 | 103 mm | 39.5 mm | 89 mm | 133 mm |
DN32 | 1 1/4 | 106 mm | 39.5 mm | 89 mm | 133 mm |
DN40 | 1 1/2 | 120 mm | 46.5 mm | 89 mm | 133 mm |
DN50 | 2 | 134 mm | 46.5 mm | 89 mm | 133 mm |
مشخصات
- مدل
- V5011S1070
- نوع
- شیر دو راهه
- کاربری
- آب و بخار
- حداکثر فشار کاری
- PN16
- جنس بدنه
- برنجی
- ابعاد
- 106*128.5 (172.5 میله بالا) عرض*ارتفاع
- کورس حرکت
- 20 میلیمتر
- سایز اتصال (اینچ)
- 1/4 1
- نوع اتصال
- رزوه از داخل
- محدوده دمای کارکرد
- 2 الی 120 درجه سانتیگراد 1600kPa120 الی 170 درجه سانتیگراد 1490kPa
- کشور سازنده
- چین
- گارانتی
- شرکتی
- مدت زمان گارانتی
- 12 ماه
- نصب رایگان
- -
اطلاعات کلی
مدل | V5011S1070 |
نوع | شیر دو راهه |
کشور سازنده | چین |
مشخصات فیزیکی
جنس بدنه | برنجی |
ابعاد | 106*128.5 (172.5 میله بالا) عرض*ارتفاع |
مشخصات فنی
کاربری | آب و بخار |
حداکثر فشار کاری | PN16 |
کورس حرکت | 20 میلیمتر |
سایز اتصال (اینچ) | 1/4 1 |
نوع اتصال | رزوه از داخل |
محدوده دمای کارکرد | 2 الی 120 درجه سانتیگراد 1600kPa120 الی 170 درجه سانتیگراد 1490kPa |
خدمات پس از فروش
گارانتی | شرکتی |
مدت زمان گارانتی | 12 ماه |
نصب رایگان |
