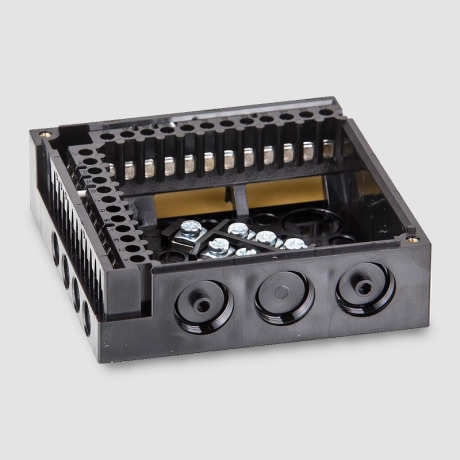

پایه رله مشعل LFL زیمنس AGM410490550

  • پایه مخصوص رله‌های سری LFL1
  • دارای 24 ترمینال اتصال
  • رزوه ورودی کابل Pg11
  • دارای ترمینال نول و ارت
  • 14 مسیر ورود کابل
ادامه مطلبنمایش کمتر
155,000,000 ریال
استعلامی
اضافه به مقایسه0

trust


مشاوره رایگان
تخصصی و مهندسی

پیشنهاد صادقانه
طبق نیاز مشتری

تضمین اصالت
کالا و گارانتی

تضمین قیمت
منصفانه و مناسب

ارسال متنوع
به سراسر ایران

تخفیف محدود در فروشگاه اچ وک

توضیحات

نقد و بررسی تخصصی پایه رله مشعل LFL زیمنس AGM410490550


پایه رله زیمنس مدل AGM410490550 برای نصب و اتصال الکتریکی رله‌های کنترل مشعل سری LFL1 طراحی شده است. رله LFL1 روی این پایه قرار می‌گیرد و سیم‌کشی اجزای مختلف مشعل از طریق ترمینال‌های پایه انجام می‌شود؛ بنابراین هنگام سرویس یا تعویض رله، در صورت سالم بودن پایه و سیم‌کشی، می‌توان خود رله را بدون باز کردن اتصالات اصلی از روی پایه جدا کرد.

این مدل با رله‌های سری LFL1 زیمنس از جمله LFL1.322، LFL1.333، LFL1.335، LFL1.622 و LFL1.635 سازگار است. زیمنس AGM410490550 را به‌طور مشخص به‌عنوان Plug-in Base سری LFL1 با ورودی کابل دارای رزوه Pg11 معرفی کرده است. مدل AGM14.1 نیز از نظر کاربرد مشابه است، اما از رزوه M16 برای گلندهای کابل استفاده می‌کند.

کاربرد پایه AGM410490550 در مشعل

در سیستم کنترل مشعل، سیم‌های مربوط به برق ورودی، موتور فن، شیرهای سوخت، سیستم جرقه، پرشر سوئیچ هوا، سنسور تشخیص شعله و سایر اجزای کنترلی به پایه متصل می‌شوند و رله LFL1 از طریق کانکتورهای خود با این ترمینال‌ها ارتباط برقرار می‌کند.

این ساختار باعث می‌شود خود رله بدون نیاز به باز کردن تک‌تک سیم‌ها از مدار جدا شود. در نتیجه هنگام سرویس، تست یا تعویض رله، دسترسی به واحد کنترل ساده‌تر خواهد بود.

ساختار پایه و کانکتورهای رله به‌صورت کدگذاری‌شده طراحی شده است تا از نصب کنترلر نامناسب روی پایه جلوگیری شود. زیمنس در دیتاشیت این خانواده به وجود Coding Pin اشاره می‌کند که مانع نصب رله‌ای با عملکرد ناسازگار روی پایه می‌شود.

ترمینال‌های اتصال پایه رله زیمنس

پایه AGM410490550 دارای 24 ترمینال اتصال اصلی است که با شماره‌های 1 تا 24 مشخص شده‌اند. علاوه بر این ترمینال‌ها، دو ترمینال کمکی 31 و 32 نیز روی پایه وجود دارد.

برای اتصال ارت، سه ترمینال مجزا در نظر گرفته شده که در نهایت به محل اتصال ارت بدنه مشعل متصل می‌شوند. همچنین سه ترمینال نول روی پایه قرار دارد که از داخل به ترمینال شماره 2 متصل شده‌اند. این ساختار امکان سیم‌کشی منظم‌تر تجهیزات مختلف مشعل را فراهم می‌کند.

زیمنس برای اتصال ارت پایه توصیه می‌کند محل مخصوص ارت با استفاده از پیچ M4 و واشر مناسب به بدنه یا ارت مشعل متصل شود. سیم‌کشی و اتصالات نیز باید مطابق نقشه سازنده مشعل انجام شوند.

ورودی کابل با رزوه Pg11

مهم‌ترین مشخصه AGM410490550 در مقایسه با AGM14.1، نوع ورودی گلند کابل آن است. در این مدل از رزوه Pg11 استفاده شده است؛ درحالی‌که AGM14.1 دارای رزوه M16 است.

پایه دارای 14 محل Knockout برای ورود کابل است که شامل 8 محل در قسمت جانبی و 6 محل در کف پایه می‌شود. همچنین 6 ورودی جانبی رزوه‌دار برای نصب گلند کابل در ساختار آن پیش‌بینی شده است. در نسخه AGM410490550 این ورودی‌های رزوه‌دار از نوع Pg11 هستند.

وجود مسیرهای متعدد ورود کابل به نصاب اجازه می‌دهد متناسب با محل نصب مشعل و جهت سیم‌کشی، کابل‌ها را از مسیر مناسب وارد پایه کند.

ساختار و جنس بدنه

بدنه پایه AGM410490550 از پلاستیک مشکی مقاوم در برابر ضربه و حرارت ساخته شده است. این پایه برای استفاده همراه تجهیزات کنترل مشعل با ظرفیت متوسط طراحی شده و ساختار ترمینال‌ها و کانکتورها با کنترلرهای مربوطه هماهنگ شده است.

درجه حفاظت خود پایه طبق دیتاشیت تجهیزات اتصال AGM برابر IP00 است؛ بنابراین حفاظت نهایی ترمینال‌ها در برابر تماس و عوامل محیطی باید از طریق نحوه صحیح نصب رله، محفظه تجهیزات و طراحی مشعل تأمین شود.

سطح مقطع مجاز سیم برای ترمینال‌های اصلی و ترمینال‌های کمکی N، PE، 31 و 32 بین 0.5 تا 1.5 میلی‌متر مربع اعلام شده است. استفاده از سیم افشان همراه با سرسیم یا سیم مفتولی مطابق دستورالعمل زیمنس امکان‌پذیر است.

سازگاری با رله‌های سری LFL1

AGM410490550 پایه اختصاصی خانواده Siemens LFL1 است. بنابراین برای مدل‌هایی که در فروشگاه اچ‌وک از این خانواده ارائه می‌شوند، می‌توان از همین پایه استفاده کرد، از جمله:

  • LFL1.322
  • LFL1.333
  • LFL1.335
  • LFL1.622
  • LFL1.635

زیمنس در دیتاشیت فعلی LFL1 نیز AGM410490550 را به‌عنوان پایه جداگانه سری LFL1 با رزوه Pg11 معرفی کرده است.

توجه: این محصول فقط پایه اتصال رله است و خود رله LFL1 یا سنسور تشخیص شعله همراه آن ارائه نمی‌شود.


ویژگی های پایه رله مشعل LFL زیمنس AGM410490550

  • پایه اتصال مخصوص رله‌های Siemens LFL1
  • دارای 24 ترمینال اتصال اصلی
  • دارای ترمینال‌های کمکی 31 و 32
  • مجهز به ترمینال‌های مجزای نول و ارت
  • ورودی گلند کابل با رزوه Pg11
  • دارای مسیرهای متعدد برای ورود کابل
  • بدنه مقاوم در برابر حرارت و ضربه
  • طراحی کدگذاری‌شده برای جلوگیری از نصب رله نامناسب
  • مناسب برای نصب و سیم‌کشی تجهیزات کنترلی مشعل
ادامه مطلبنمایش کمتر
جزئیات محصول
Siemens/AGM410490550

مشخصات

نوع
پایه رله مشعل
عملکرد
مناسب برای رله مشعل زیمنس سری LFL1
محدوده دمای سیال
+20 الی +60 درجه سانتیگراد
جنس پروانه
پلاستیک
ابعاد
110*110*50 میلیمتر
وزن
0.16 کیلوگرم
کشور سازنده
ایران
گارانتی
اچ وک
7 روز ضمانت بازگشت کالا
دارد
