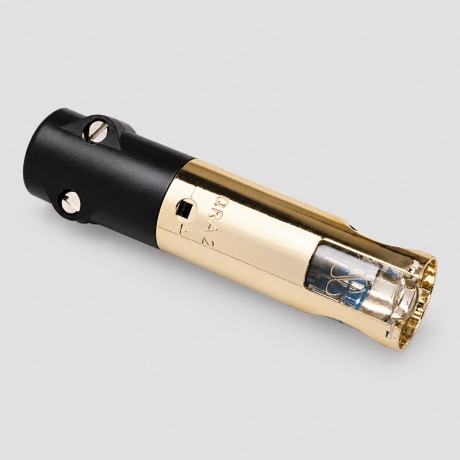

سنسور شعله زیمنس QRA2

سنسور شعله زیمنس SIEMENS مدل QRA2

سنسور شعله زیمنس مدل QRA2 یک آشکارساز شعله فرابنفش یا UV Flame Detector است که برای تشخیص و نظارت بر شعله در انواع مشعل‌های گازی و گازوئیلی استفاده می‌شود. این سنسور تابش فرابنفش ایجادشده در فرآیند احتراق را تشخیص داده و سیگنال وجود شعله را به رله کنترل مشعل ارسال می‌کند.

QRA2 قابلیت تشخیص شعله گاز، شعله زرد گازوئیل و شعله آبی گازوئیل را دارد و علاوه بر کنترل شعله، می‌تواند برای تشخیص جرقه احتراق نیز مورد استفاده قرار گیرد. این سنسور برای کار در سیستم‌های مشعل با عملکرد متناوب طراحی شده است.

یکی از کاربردهای مهم QRA2 استفاده در کنار رله‌های کنترل مشعل سری LFL است. به همین دلیل این سنسور در بسیاری از مشعل‌های صنعتی چندمرحله‌ای و مدولار که از کنترلرهای LFL1 استفاده می‌کنند، برای نظارت بر تشکیل و پایداری شعله به کار می‌رود.

عملکرد سنسور UV مدل QRA2

در زمان راه‌اندازی مشعل، رله کنترل باید قبل و بعد از باز شدن شیر سوخت وضعیت شعله را بررسی کند. QRA2 با استفاده از سلول حساس به اشعه UV، تابش فرابنفش ناشی از شعله را دریافت کرده و وجود شعله را به کنترلر اعلام می‌کند.

در صورت تشکیل نشدن شعله یا از بین رفتن آن حین کار، سیگنال سنسور قطع می‌شود و رله کنترل مشعل می‌تواند متناسب با توالی ایمنی خود، جریان سوخت را قطع و مشعل را وارد وضعیت Lockout کند.

استفاده از تشخیص UV باعث می‌شود QRA2 نسبت به سنسورهای مبتنی بر نور مرئی، برای طیف گسترده‌تری از مشعل‌های گازی و گازوئیلی قابل استفاده باشد.

رله‌های سازگار با QRA2

QRA2 با چندین خانواده از کنترلرهای مشعل قابل استفاده است. برخی از مهم‌ترین آنها عبارت‌اند از:

• LFL
• LGB2 / LGB4 با آداپتور AGQ1
• LFE1
• LFE10
• LFS1.2
• LME11 / LME21 / LME22 / LME39 / LME41 / LME44 با تجهیزات واسط مربوطه
• LME71 / LME72 / LME73 / LME76
• LMV2 / LMV3
• LMV5 با تجهیزات رابط مناسب

بنابراین QRA2 تنها به سری LFL محدود نیست و در سیستم‌های کنترل مشعل مختلف قابل استفاده است؛ با این حال نوع اتصال و تجهیزات واسط باید متناسب با مدل دقیق کنترلر انتخاب شود.

ساختار و نحوه نصب

بدنه QRA2 از پلاستیک ساخته شده و سطح آن برای کاهش ایجاد الکتریسیته ساکن ناشی از جریان هوای فن، دارای پوشش متالیزه است. این سنسور برای نصب مستقیم روی مشعل طراحی شده و امکان استفاده از فلنج و بست مخصوص نیز وجود دارد.

QRA2 استاندارد بدون فلنج و بست عرضه می‌شود، اما نسخه‌های QRA2(1) و QRA2(2) همراه با مجموعه‌های متفاوت فلنج و بست قابل تهیه هستند. حساسیت مدل QRA2 استاندارد در گروه Normal Sensitivity قرار دارد.

برای نصب سنسور باید میدان دید مناسبی به ناحیه تشکیل شعله فراهم شود. همچنین کابل سنسور بهتر است از کابل‌های ولتاژ بالای جرقه‌زن و سایر کابل‌هایی که می‌توانند ایجاد نویز الکتریکی کنند، جدا عبور داده شود.

طول عمر سلول UV

سلول UV یک قطعه مصرفی محسوب می‌شود و عمر آن نامحدود نیست. طول عمر متوسط سلول در دمای محیط حداکثر 50 درجه سانتی‌گراد حدود 10,000 ساعت است. افزایش دمای محیط می‌تواند طول عمر سلول UV را به میزان قابل توجهی کاهش دهد.

برای QRA2 امکان تعویض سلول UV نیز وجود دارد و کد سلول جایگزین آن AGR 4 502 1131 0 است.

متعلقات قابل استفاده با QRA2

فلنج گرد همراه نسخه QRA2(1) و فلنج مستقیم همراه نسخه QRA2(2) مورد استفاده قرار می‌گیرد.

ویژگی‌های شاخص سنسور شعله QRA2

• تشخیص شعله با فناوری UV
• مناسب مشعل‌های گازی و گازوئیلی
• قابل استفاده با رله‌های سری LFL
• تشخیص شعله زرد و آبی گازوئیل
• قابلیت تشخیص جرقه احتراق
• قابلیت نصب مستقیم روی مشعل
• امکان استفاده از فلنج و بست مخصوص
• امکان تعویض سلول UV
