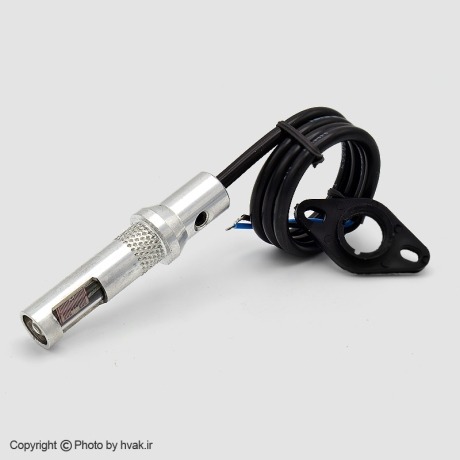

فتوسل مشعل هسته ریز آلومینیومی شکوه

نقد و بررسی تخصصی چشم الکترونیک شکوه FH کوچک با کلاهک آلومینیومی

چشم الکترونیک FH کوچک شکوه با کلاهک آلومینیومی یک فتوسل تشخیص شعله برای مشعل‌های گازوئیلی و سایر مشعل‌های سوخت مایع است. این سنسور با دریافت نور ایجادشده در زمان احتراق، وجود یا عدم وجود شعله را تشخیص داده و وضعیت آن را به رله کنترل مشعل منتقل می‌کند.

مدل FH به دلیل ابعاد کوچک و جمع‌وجور، برای مشعل‌هایی که فضای محدودی برای نصب چشم الکترونیک دارند مناسب است. این نسخه به کلاهک آلومینیومی مجهز شده و نسبت به نمونه دارای کلاهک پلاستیکی، برای محیط‌هایی که سنسور در مجاورت بخش‌های گرم‌تر مشعل نصب می‌شود انتخاب مناسب‌تری محسوب می‌شود.

وظیفه اصلی FH نظارت مداوم بر وضعیت شعله است. پس از راه‌اندازی مشعل و تشکیل شعله، سنسور نور احتراق را دریافت می‌کند و رله کنترل بر اساس سیگنال دریافتی اجازه ادامه کار مشعل را می‌دهد. اگر شعله تشکیل نشود یا در حین کار از بین برود، تغییر وضعیت سنسور توسط رله تشخیص داده شده و مدار ایمنی مشعل وارد عمل می‌شود.

نحوه عملکرد چشم الکترونیک FH

FH از نوع فتوسل یا سنسور فتورزیستوری است. مشخصه الکتریکی این نوع سنسور با میزان نور دریافتی تغییر می‌کند.

در حالت تاریکی، مقاومت سنسور بسیار بالا است. با تشکیل شعله و تابش نور به سطح حساس فتوسل، مقاومت آن کاهش پیدا می‌کند و رله کنترل مشعل می‌تواند این تغییر را به‌عنوان وجود شعله تشخیص دهد.

مقاومت FH در حضور نور مناسب کمتر از حدود 1 کیلو اهم و در حالت تاریکی بیشتر از 1 مگا اهم است. این اختلاف زیاد بین وضعیت روشن و تاریک، امکان تشخیص مطمئن وضعیت شعله را برای کنترلر فراهم می‌کند.

مناسب مشعل‌های سوخت مایع

چشم FH کوچک برای استفاده در مشعل‌های گازوئیلی، نفت‌سوز و سایر مشعل‌های سوخت مایع دارای شعله قابل رؤیت طراحی شده است. این سنسور باید در محلی نصب شود که دید مناسبی نسبت به ناحیه اصلی تشکیل شعله داشته باشد. زاویه دید FH حدود 45 درجه است؛ بنابراین موقعیت نصب سنسور تأثیر مستقیمی بر عملکرد صحیح آن دارد.

نور خارجی یا انعکاس شدید نور نیز نباید مستقیماً به فتوسل برسد، زیرا این سنسور بر اساس شدت نور کار می‌کند و وجود نور مزاحم می‌تواند در تشخیص وضعیت واقعی شعله اختلال ایجاد کند.

کلاهک آلومینیومی

در این نسخه، قسمت محافظ سنسور از آلومینیوم ساخته شده است. کلاهک فلزی علاوه بر مقاومت مکانیکی مناسب، برای نصب در نقاطی که شرایط حرارتی سخت‌تری نسبت به محیط‌های معمول دارند گزینه مناسب‌تری است.

با این حال، کلاهک آلومینیومی به معنی امکان قرارگیری سنسور در معرض مستقیم شعله نیست. چشم الکترونیک باید در محل مناسب خود روی مشعل نصب شود و دمای محیط اطراف آن در محدوده مجاز باقی بماند. مدل FH با کلاهک پلاستیکی نیز موجود است و تفاوت اصلی این دو نسخه در جنس کلاهک و شرایط مناسب نصب آنهاست.

سازگاری با رله کنترل مشعل

یکی از رله‌های شاخص سازگار با چشم الکترونیک FH، رله کنترل مشعل شکوه مدل TF701 است. FH برای ارسال سیگنال تشخیص شعله به رله‌های مخصوص مشعل‌های سوخت مایع طراحی شده است. هنگام جایگزینی چشم الکترونیک باید علاوه بر شکل و ابعاد ظاهری، نوع ورودی سنسور رله نیز بررسی شود؛ زیرا همه فتوسل‌های مشعل از نظر مشخصات الکتریکی قابل جایگزینی با یکدیگر نیستند.

نصب و نگهداری

سطح دید چشم الکترونیک باید همواره تمیز باشد. تجمع دوده، گردوغبار یا آلودگی روی قسمت حساس سنسور می‌تواند مقدار نور دریافتی را کاهش داده و باعث عملکرد نامطمئن مشعل شود. در سرویس‌های دوره‌ای مشعل بهتر است محل قرارگیری سنسور، تمیزی سطح دید، سلامت سیم‌ها و استحکام محل نصب آن نیز بررسی شود.

ویژگی‌های چشم الکترونیک شکوه FH کوچک با کلاهک آلومینیومی

• طراحی کوچک و جمع‌وجور
• مناسب مشعل‌های گازوئیلی و سوخت مایع
• تشخیص شعله بر اساس نور احتراق
• کلاهک مقاوم آلومینیومی
• مناسب شرایط نصب گرم‌تر نسبت به نسخه پلاستیکی
• سازگار با رله TF701 شکوه
• زاویه دید مناسب برای نظارت بر شعله
• درجه حفاظت IP54
