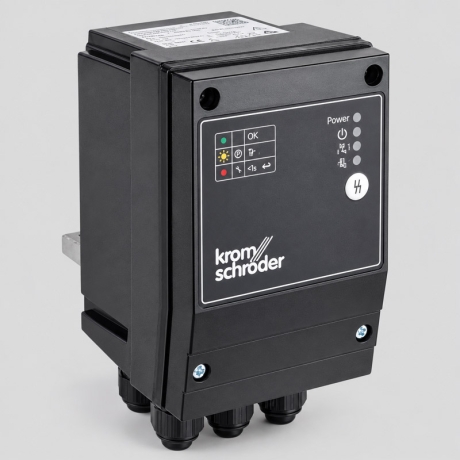

رله نشت یاب کروم شرودر TC2R05W/W

نقد و بررسی تخصصی رله نشت‌یاب شیر گاز کروم شرودر Kromschröder مدل TC2R05W/W

رله نشت‌یاب شیر گاز کروم شرودر Kromschröder TC2R05W/W یک سیستم Valve Proving برای بررسی آب‌بندی و نشتی دو شیر ایمنی گاز در قطار گاز مشعل است. این تجهیز پیش از راه‌اندازی مشعل یا در زمان تعیین‌شده، وضعیت بسته‌شدن شیرهای V1 و V2 و فضای بین آنها را بررسی می‌کند و تنها در صورت تأیید شرایط ایمن اجازه ادامه فرآیند راه‌اندازی را صادر می‌کند. مدل TC2R05W/W با شماره فنی 84765631 برای خطوط گاز با حداکثر فشار ورودی 500 میلی‌بار معادل 0.5 بار طراحی شده است. برق تغذیه و ولتاژ مدار فرمان در این نسخه هر دو 230 ولت AC با فرکانس 50/60 هرتز هستند و به همین دلیل برای تابلوها و مشعل‌های صنعتی با مدار فرمان 230 ولت گزینه مناسبی محسوب می‌شود.

وظیفه TC2 جلوگیری از روشن‌شدن مشعل در شرایطی است که یکی از شیرهای ایمنی گاز به‌درستی بسته نشده باشد یا نشتی غیرمجاز در فضای بین دو شیر وجود داشته باشد. این عملکرد به‌ویژه در قطارهای گاز صنعتی با ظرفیت بالا، جایی که اطمینان از بسته‌شدن کامل شیرهای ایمنی اهمیت زیادی دارد، کاربرد دارد.

نحوه عملکرد نشت‌یاب TC2

TC2R05W/W فشار موجود در فضای بین دو شیر ایمنی را در یک سیکل تست مشخص بررسی می‌کند. دستگاه با باز و بسته‌کردن کنترل‌شده شیرها و پایش تغییرات فشار، وضعیت آب‌بندی هر دو شیر را ارزیابی می‌کند. در صورت موفقیت‌آمیز بودن تست، خروجی OK صادر شده و اجازه راه‌اندازی مشعل به کنترلر اصلی داده می‌شود. اگر نشتی بیش از حد مجاز تشخیص داده شود، دستگاه اجازه ادامه راه‌اندازی را صادر نکرده و وضعیت خطا اعلام می‌شود.

این روش باعث می‌شود نشتی شیرهای اصلی پیش از ورود گاز به مشعل شناسایی شود و از راه‌اندازی سیستم در شرایط ناایمن جلوگیری شود.

زمان تست قابل تنظیم

یکی از ویژگی‌های مهم Kromschröder TC2R05W/W امکان تنظیم زمان اندازه‌گیری tM از 5 تا 30 ثانیه است. تنظیم کارخانه دستگاه روی 30 ثانیه قرار دارد، اما زمان تست می‌تواند متناسب با حجم فضای بین دو شیر، فشار ورودی و نرخ نشتی مجاز تغییر کند.

زمان بازشدن شیر در سیکل تست حدود 3 ثانیه است. انتخاب صحیح زمان اندازه‌گیری اهمیت زیادی دارد، زیرا حجم خط بین دو شیر و فشار گاز روی مدت زمانی که برای ارزیابی نشتی لازم است تأثیر می‌گذارند. قابلیت تنظیم زمان تست باعث می‌شود TC2 در سیستم‌های مختلف و با حجم‌های متفاوت قطار گاز قابل استفاده باشد.

زمان انجام تست نشتی

سری TC قابلیت تنظیم زمان اجرای تست را نیز دارد. بسته به طراحی سیستم، بررسی نشتی می‌تواند قبل از راه‌اندازی مشعل، بعد از خاموش‌شدن مشعل یا قبل و بعد از کار مشعل انجام شود. این انعطاف‌پذیری امکان هماهنگ‌کردن سیستم نشت‌یاب با منطق عملکرد مشعل و تابلو کنترل را فراهم می‌کند. انتخاب حالت مناسب باید بر اساس طراحی سیستم احتراق و الزامات ایمنی پروژه انجام شود.

پس از تأیید سلامت شیرها، TC سیگنال آزادسازی را به کنترلر مشعل ارسال کرده و فرآیند روشن‌شدن می‌تواند ادامه پیدا کند.

سازگاری با شیرهای گاز

مدل TC2 برای استفاده با دو شیر گاز مجزا طراحی شده است. این مدل به‌طور ویژه برای شیرهای سریع‌بازشو مناسب است و در برخی آرایش‌ها می‌تواند با شیرهای آهسته‌بازشو دارای مرحله Start Load نیز کار کند. TC2 محدود به یک سایز مشخص شیر گاز نیست و می‌تواند در مجموعه‌های دارای شیرهای مختلف استفاده شود، مشروط بر اینکه حجم تست، زمان اندازه‌گیری و شرایط فشار سیستم با مشخصات دستگاه مطابقت داشته باشد.

در سیستم‌هایی که استفاده از شیرهای آهسته‌بازشو بدون Start Load ضروری است، ممکن است برای انجام صحیح فرآیند تست به شیرهای کمکی نیاز باشد.

برق و اتصالات الکتریکی

حرف W اول در کد TC2R05W/W نشان‌دهنده برق تغذیه 230VAC و عبارت /W نشان‌دهنده ولتاژ فرمان 230VAC است. تلرانس ولتاژ تغذیه برای نسخه 230 ولت برابر 15%- تا 10%+ است. توان مصرفی خود دستگاه حدود 5.5 وات است. خروجی‌های فرمان شیر و خروجی زنجیره ایمنی در نسخه 230 ولت قابلیت تحمل حداکثر 3 آمپر بار مقاومتی را دارند و خروجی اعلام خطا تا 5 آمپر قابل بارگذاری است.

دستگاه همچنین دارای امکان Reset محلی و Reset از راه دور است که استفاده از آن در تابلوهای کنترل صنعتی و سیستم‌های اتوماسیون را ساده‌تر می‌کند.

شرایط محیطی و درجه حفاظت

Kromschröder TC2R05W/W دارای درجه حفاظت IP65 است و در برابر نفوذ گردوغبار و پاشش آب مقاومت مناسبی دارد. با این حال دستگاه برای شست‌وشو با واترجت فشارقوی یا مواد شوینده طراحی نشده است. محدوده دمای محیط و دمای گاز مجاز دستگاه از 20- تا 60+ درجه سانتی‌گراد است. تشکیل یخ، شبنم و میعان روی دستگاه یا داخل آن مجاز نیست و محل نصب باید از تابش شدید حرارتی و شرایط خورنده محافظت شود. بدنه دستگاه از پلاستیک مقاوم در برابر ضربه ساخته شده و اتصالات مکانیکی آن از آلومینیوم هستند.

استانداردها و ایمنی

سری Kromschröder TC مطابق استاندارد EN 1643 برای سیستم‌های Valve Proving طراحی شده است. این دستگاه همچنین الزامات EN 60730-2-5 را برای تجهیزات کنترلی خودکار سیستم‌های گازسوز پوشش می‌دهد. این خانواده برای استفاده در سیستم‌های ایمنی تا SIL 3 مطابق EN 61508 و PL e مطابق ISO 13849 دارای مشخصات ایمنی مناسب است.

طراحی الکترونیکی خودپایش دستگاه باعث می‌شود عملکرد سیستم نشت‌یابی نیز به‌طور مداوم کنترل شود و خطاهای داخلی مهم باعث جلوگیری از صدور فرمان ایمن شوند.

ویژگی های رله نشت‌یاب شیر گاز کروم شرودر TC2R05W/W

• سیستم کنترل نشتی از سری Kromschröder TC
• مدل TC2 برای دو شیر ایمنی مجزا
• مناسب قطار گاز مشعل‌های صنعتی
• شماره فنی 84765631
• اتصال رزوه داخلی Rp
• حداکثر فشار ورودی 500 میلی‌بار
• معادل حداکثر فشار ورودی 0.5 بار
• برق تغذیه 230VAC
• ولتاژ فرمان 230VAC
• فرکانس کاری 50/60Hz
• زمان اندازه‌گیری قابل تنظیم از 5 تا 30 ثانیه
• تنظیم کارخانه زمان تست روی 30 ثانیه
• زمان بازشدن شیر در سیکل تست حدود 3 ثانیه
• امکان تست قبل از راه‌اندازی مشعل
• امکان تست بعد از خاموش‌شدن مشعل
• امکان تست قبل و بعد از کار مشعل
• دارای خروجی آزادسازی OK
• دارای خروجی اعلام خطا
• قابلیت Reset محلی
• قابلیت Reset از راه دور
• توان مصرفی حدود 5.5 وات
• حداکثر بار خروجی شیرها 3 آمپر در 230VAC
• حداکثر بار خروجی اعلام خطا 5 آمپر
• درجه حفاظت IP65
• محدوده دمای محیط 20- تا 60+ درجه سانتی‌گراد
• مناسب گاز طبیعی، LPG گازی، بیوگاز و هوای تمیز
• دارای الکترونیک خودپایش
• مطابق استاندارد EN 1643
• مطابق EN 60730-2-5
• مناسب سیستم‌های ایمنی تا SIL 3
• مناسب سیستم‌های ایمنی تا PL e
