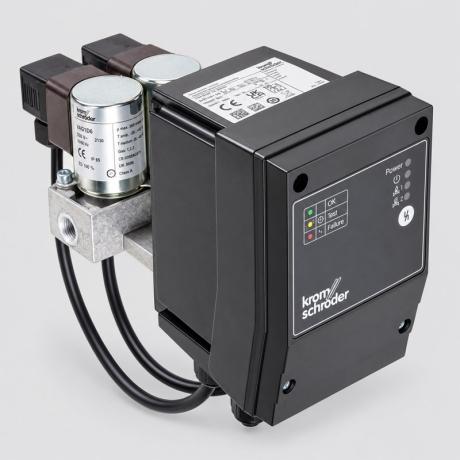

رله نشت یاب کروم شرودر TC3R05W/W

نقد و بررسی تخصصی رله نشت‌یاب شیر گاز کروم شرودر Kromschröder مدل TC3R05W/W

رله نشت‌یاب شیر گاز کروم شرودر Kromschröder TC3R05W/W یک سیستم Valve Proving برای بررسی آب‌بندی دو شیر ایمنی در قطار گاز مشعل است. این تجهیز با شماره فنی 84765716 برای کنترل نشتی فضای بین دو شیر گاز طراحی شده و پیش از راه‌اندازی یا پس از خاموش‌شدن مشعل می‌تواند صحت بسته‌شدن شیرها را بررسی کند.

TC3R05W/W برای حداکثر فشار ورودی 500 میلی‌بار معادل 0.5 بار طراحی شده و برق تغذیه و ولتاژ فرمان آن هر دو 230VAC با فرکانس 50/60Hz هستند. این مدل برای سیستم‌های صنعتی، بویلرها، مشعل‌های دمنده‌دار و تجهیزات ترموپروسس کاربرد دارد.

تفاوت اصلی TC3 با TC2 در ساختار تست آن است. TC3 دارای شیرهای کمکی داخلی است و به همین دلیل علاوه بر شیرهای سریع‌بازشو، برای شیرهای آهسته‌بازشو و برخی شیرهای موتوری نیز قابل استفاده است.

نحوه عملکرد نشت‌یاب TC3

TC3 فشار موجود در فضای بین دو شیر ایمنی را طی یک سیکل تست کنترل می‌کند. دستگاه با استفاده از شیرهای کمکی داخلی، شرایط لازم برای پرکردن یا تخلیه فضای تست را ایجاد کرده و تغییرات فشار را اندازه‌گیری می‌کند. اگر هر دو شیر از نظر آب‌بندی در محدوده مجاز باشند، دستگاه خروجی OK صادر کرده و اجازه ادامه فرآیند راه‌اندازی مشعل را می‌دهد. در صورت تشخیص نشتی غیرمجاز، فرمان آزادسازی صادر نشده و وضعیت خطا فعال می‌شود.

این فرآیند باعث می‌شود وضعیت شیرهای اصلی پیش از ورود گاز به مشعل بررسی شود و از راه‌اندازی سیستم در شرایط ناایمن جلوگیری شود.

شیرهای کمکی داخلی در TC3

یکی از مهم‌ترین ویژگی‌های Kromschröder TC3R05W/W وجود شیرهای کمکی داخلی از پیش نصب‌شده روی دستگاه است. این شیرها عملیات ایجاد فشار و تخلیه فضای تست را انجام می‌دهند و نیاز به استفاده از شیرهای اصلی V1 و V2 برای اجرای مستقیم سیکل تست را کاهش می‌دهند. به همین دلیل TC3 برای مجموعه‌هایی که از شیرهای آهسته‌بازشو یا شیرهای موتوری استفاده می‌کنند مناسب‌تر از TC2 است. در این مدل، ورودی‌های مخصوص فرمان مستقیم شیرهای اصلی در فرآیند تست مورد استفاده قرار نمی‌گیرند.

این ساختار باعث می‌شود TC3 در قطارهای گاز صنعتی با انواع مختلف شیر ایمنی انعطاف بیشتری داشته باشد.

زمان تست قابل تنظیم

زمان اندازه‌گیری یا tM در TC3R05W/W از 5 تا 30 ثانیه قابل تنظیم است. مقدار مناسب باید بر اساس حجم فضای بین دو شیر، فشار ورودی و حداکثر میزان نشتی مجاز تعیین شود. تنظیم کارخانه دستگاه روی 30 ثانیه قرار دارد، اما در سیستم‌هایی با حجم تست کمتر می‌توان زمان اندازه‌گیری را کاهش داد.

زمان کل تست از مجموع زمان‌های اندازه‌گیری و زمان عملکرد شیرهای کمکی تشکیل می‌شود و با افزایش زمان tM، زمان کل سیکل تست نیز افزایش پیدا می‌کند.

زمان انجام تست نشتی

TC3 می‌تواند بسته به منطق سیستم، تست نشتی را قبل از راه‌اندازی مشعل، بعد از خاموش‌شدن مشعل یا در هر دو مرحله انجام دهد. امکان انتخاب زمان تست باعث می‌شود سیستم نشت‌یابی با طراحی تابلو و کنترلر مشعل هماهنگ شود. در پروژه‌هایی که کنترل نشتی پیش از هر راه‌اندازی الزامی است، تست می‌تواند پیش از صدور فرمان روشن‌شدن انجام شود.

پس از تأیید سلامت شیرها، خروجی آزادسازی به مدار ایمنی ارسال شده و فرآیند راه‌اندازی مشعل ادامه پیدا می‌کند.

اتصالات فشار TC3R05W/W

حرف R در کد TC3R05W/W نشان‌دهنده اتصالات Rp رزوه داخلی است. این مدل دارای سه اتصال فشار برای pu، pz و pd است. اتصال pu به فشار ورودی، اتصال pz به فضای بین دو شیر و اتصال pd به فشار پایین‌دست متصل می‌شود. سایز اتصالات TC3R برابر Rp 1/4 اینچ است.

برای اتصال این سه نقطه می‌توان از لوله‌های مناسب مانند 12×1.5 یا 8×1 میلی‌متر استفاده کرد. رعایت صحیح محل اتصال هر مسیر در عملکرد صحیح تست نشتی اهمیت زیادی دارد.

برق و اتصالات الکتریکی

حرف W اول در کد TC3R05W/W نشان‌دهنده برق تغذیه 230VAC و عبارت /W نشان‌دهنده ولتاژ فرمان 230VAC است. فرکانس کاری دستگاه 50/60Hz بوده و تلرانس ولتاژ تغذیه 15%- تا 10%+ است. توان مصرفی پایه دستگاه حدود 5.5 وات است. در TC3 باید مصرف شیرهای کمکی داخلی نیز در نظر گرفته شود که حدود 8VA به توان مصرفی اضافه می‌کنند.

این مدل دارای خروجی آزادسازی، خروجی اعلام خطا و قابلیت Reset بوده و می‌تواند در مدار ایمنی تابلو مشعل مورد استفاده قرار گیرد.

شرایط محیطی و درجه حفاظت

Kromschröder TC3R05W/W دارای درجه حفاظت IP65 است. این سطح حفاظت، دستگاه را در برابر ورود گردوغبار و پاشش آب محافظت می‌کند و برای نصب در محیط‌های صنعتی مناسب است. محدوده دمای محیط مجاز دستگاه از 20- تا 60+ درجه سانتی‌گراد است. تشکیل میعان روی دستگاه یا داخل آن مجاز نیست و محل نصب باید از شرایط محیطی شدید، یخ‌زدگی و رطوبت مداوم محافظت شود.

بدنه دستگاه از پلاستیک مقاوم در برابر ضربه و اتصالات فشار از آلومینیوم ساخته شده‌اند.

وزن و ساختار TC3R05W/W

وزن Kromschröder TC3 حدود 420 گرم است. این وزن شامل مجموعه دستگاه، شیرهای کمکی داخلی و بلوک شیر مربوط به سیستم تست نشتی می‌شود. روی بدنه TC3 پنج گلند کابل M16 و یک درپوش رزوه‌ای در نظر گرفته شده است که برای سیم‌کشی مدار قدرت، فرمان و سیگنال‌های دستگاه استفاده می‌شوند.

طراحی یکپارچه شیرهای کمکی و مدار کنترل باعث شده TC3 نسبت به سیستم‌های دارای شیر تست خارجی، نصب جمع‌وجورتری داشته باشد.

استانداردها و ایمنی

سری TC برای سیستم‌های Valve Proving و کنترل نشتی شیرهای ایمنی طراحی شده و مطابق الزامات EN 1643 مورد استفاده قرار می‌گیرد. دستگاه دارای مدار الکترونیکی خودپایش است و وضعیت فرآیند تست و عملکرد داخلی سیستم را کنترل می‌کند. در صورت وجود خطا، خروجی آزادسازی صادر نمی‌شود.

عمر طراحی این خانواده بر اساس شرایط استاندارد حدود 250,000 سیکل یا 10 سال در نظر گرفته شده است و پس از رسیدن به عمر طراحی، تجهیزات مرتبط با ایمنی باید تعویض شوند.

ویژگی های رله نشت‌یاب شیر گاز کروم شرودر TC3R05W/W

• سیستم کنترل نشتی از سری Kromschröder TC
• مناسب تست نشتی دو شیر ایمنی گاز
• مدل TC3 مجهز به شیرهای کمکی داخلی
• مناسب شیرهای سریع‌بازشو
• مناسب شیرهای آهسته‌بازشو
• قابل استفاده با شیرهای موتوری
• شماره فنی 84765716
• اتصالات فشار Rp داخلی
• اتصال pu برابر Rp 1/4 اینچ
• اتصال pz برابر Rp 1/4 اینچ
• اتصال pd برابر Rp 1/4 اینچ
• حداکثر فشار ورودی 500 میلی‌بار
• معادل حداکثر فشار ورودی 0.5 بار
• برق تغذیه 230VAC
• ولتاژ فرمان 230VAC
• فرکانس کاری 50/60Hz
• زمان اندازه‌گیری قابل تنظیم از 5 تا 30 ثانیه
• تنظیم کارخانه زمان تست روی 30 ثانیه
• امکان تست قبل از راه‌اندازی مشعل
• امکان تست بعد از خاموش‌شدن مشعل
• امکان تست قبل و بعد از عملکرد مشعل
• دارای خروجی آزادسازی OK
• دارای خروجی اعلام خطا
• قابلیت Reset محلی و از راه دور
• توان مصرفی پایه حدود 5.5 وات
• مصرف شیرهای کمکی حدود 8VA
• دارای 5 گلند کابل M16
• درجه حفاظت IP65
• محدوده دمای محیط 20- تا 60+ درجه سانتی‌گراد
• بدنه پلاستیکی مقاوم در برابر ضربه
• اتصالات فشار آلومینیومی
• مطابق استاندارد EN 1643
