رله نشت یاب زیمنس LDU11.523A27

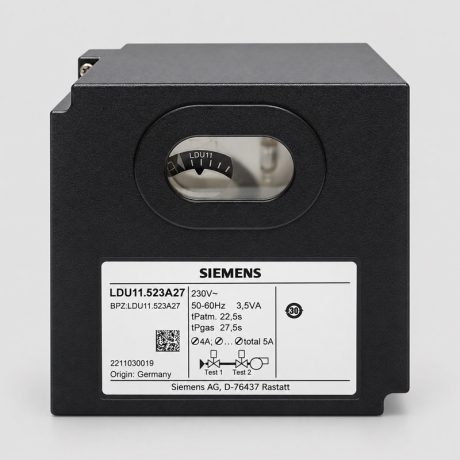

نقد و بررسی تخصصی رله نشت‌یاب شیر گاز زیمنس Siemens مدل LDU11.523A27

رله نشت‌یاب شیر گاز زیمنس Siemens LDU11.523A27 یک سیستم Valve Proving برای بررسی آب‌بندی دو شیر ایمنی در خط گاز مشعل است. این تجهیز پیش از راه‌اندازی یا در مرحله مناسب از سیکل کاری، فضای بین دو شیر گاز را از نظر افزایش یا افت غیرمجاز فشار کنترل می‌کند و در صورت تشخیص نشتی، اجازه ادامه فرآیند روشن‌شدن مشعل را نمی‌دهد. LDU11.523A27 با ولتاژ 230VAC و فرکانس 50/60Hz کار می‌کند و برای استفاده در کنار مشعل‌ها و تجهیزات گازسوز صنعتی طراحی شده است. این مدل به‌صورت پلاگین روی پایه مخصوص نصب می‌شود و برای سیم‌کشی به پایه AGM11 یا AGM11.1 نیاز دارد.

این تجهیز رله مشعل اصلی نیست و وظیفه کنترل جرقه، شعله یا ترتیب احتراق را بر عهده ندارد. نقش آن به‌طور مشخص بررسی وضعیت بسته‌بودن شیرهای ایمنی گاز و جلوگیری از راه‌اندازی سیستم در صورت وجود نشتی غیرمجاز است.

نحوه عملکرد LDU11.523A27

سیستم تست نشتی LDU11 در دو مرحله اصلی کار می‌کند. در مرحله نخست، فشار فضای بین دو شیر باید در سطح نزدیک به فشار اتمسفری باقی بماند. اگر شیر سمت ورودی نشتی داشته باشد و فشار فضای تست افزایش پیدا کند، پرشر سوئیچ تغییر وضعیت داده و LDU11 وارد حالت Lockout می‌شود.

در مرحله دوم، فضای بین دو شیر با فشار گاز پر می‌شود. اگر شیر سمت مشعل نشتی داشته باشد و فشار فضای تست کاهش پیدا کند، پرشر سوئیچ این افت فشار را تشخیص داده و دستگاه مجدداً سیستم را در وضعیت ایمنی قفل می‌کند.

پس از موفقیت هر دو مرحله تست، مسیر داخلی آزادسازی بسته شده و کنترلر اصلی مشعل می‌تواند فرآیند روشن‌شدن را ادامه دهد.

زمان‌های تست در مدل LDU11.523A27

در این واریانت، زمان پرکردن فضای تست t3 برابر 5 ثانیه و زمان تخلیه فضای تست t4 نیز برابر 5 ثانیه است. مرحله نخست تست فشار حدود 22.5 ثانیه و مرحله دوم حدود 27.5 ثانیه طول می‌کشد. زمان کلی سیکل تست تا آزادشدن مشعل نیز حدود 66.3 ثانیه است. این زمان‌بندی از مشخصات اصلی تفاوت بین مدل‌های سری LDU11 محسوب می‌شود و باید هنگام جایگزینی یا طراحی مدار کنترل مورد توجه قرار گیرد.

پرشر سوئیچ مورد نیاز

LDU11 برای انجام تست نشتی به یک پرشر سوئیچ مخصوص Valve Proving نیاز دارد. این پرشر سوئیچ با پرشر سوئیچ حداقل فشار گاز در خط متفاوت است و وظیفه آن فقط بررسی فشار فضای بین دو شیر در طول سیکل تست است. توان کنتاکت مورد نیاز پرشر سوئیچ حداقل 1 آمپر در 250VAC است. نقطه تنظیم پرشر سوئیچ باید بر اساس فشار خط، حجم فضای بین دو شیر و حداکثر نرخ نشتی مجاز تعیین شود.

در بسیاری از کاربردها، نقطه تنظیم پرشر سوئیچ در حدود 50 درصد فشار گاز ورودی انتخاب می‌شود، اما مقدار نهایی باید متناسب با طراحی واقعی سیستم محاسبه شود.

سازگاری با کنترلرهای مشعل

LDU11 می‌تواند در کنار کنترلرهای مشعل صنعتی زیمنس مانند LFL، LGK، LFE و LEC استفاده شود. همچنین در برخی آرایش‌های جدیدتر امکان استفاده همراه با خانواده‌های LME21 و LME22 نیز وجود دارد. تست نشتی می‌تواند قبل از راه‌اندازی مشعل، در زمان Pre-purge یا بعد از خاموش‌شدن مشعل انجام شود؛ محل اجرای تست به نحوه طراحی مدار و کنترلر اصلی بستگی دارد.

در صورت خطا در فرآیند Valve Proving، LDU11 وارد Lockout شده و راه‌اندازی مشعل متوقف می‌شود تا علت نشتی یا اشکال در مدار بررسی شود.

پایه رله AGM11

Siemens LDU11.523A27 به‌صورت پلاگین طراحی شده و برای نصب به پایه جداگانه نیاز دارد. پایه استاندارد AGM11 دارای ورودی کابل با رزوه Pg11 است. نسخه AGM11.1 نیز با ورودی کابل M16 عرضه می‌شود. انتخاب پایه باید با نوع کابل‌کشی و تجهیزات موجود در تابلو هماهنگ باشد.

ساختار و نمایش وضعیت

بدنه LDU11 از پلاستیک مقاوم در برابر حرارت و ضربه ساخته شده است. روی قسمت جلویی دستگاه دکمه Reset شفاف و نمایشگر مکانیکی وضعیت برنامه قرار دارد. در صورت بروز Lockout، موقعیت برنامه روی نمایشگر نشان می‌دهد خطا در کدام مرحله از تست رخ داده است. این ویژگی امکان تشخیص سریع‌تر اینکه نشتی مربوط به شیر سمت ورودی یا شیر سمت مشعل است را فراهم می‌کند.

این مدل همچنین قابلیت Reset از راه دور دارد و در تابلوهای صنعتی می‌توان فرمان ریست را از مدار کنترل صادر کرد.

مشخصات الکتریکی

ولتاژ تغذیه LDU11.523A27 برابر 230VAC با تلرانس 15%- تا 10%+ است و دستگاه با فرکانس 50 تا 60Hz کار می‌کند. توان مصرفی دستگاه در زمان تست حدود 3.5VA و در حالت عملکرد عادی حدود 2.5VA است. فیوز داخلی آن از نوع T6.3H250V بوده و برای حفاظت اولیه مدار، فیوز خارجی حداکثر 10 آمپر Slow توصیه می‌شود.

حداکثر جریان مجاز ورودی ترمینال 1 برابر 5 آمپر و حداکثر جریان ترمینال‌های فرمان 4 آمپر است.

شرایط محیطی و درجه حفاظت

درجه حفاظت LDU11 برابر IP40 است و این سطح حفاظت باید با نصب صحیح دستگاه و پایه تأمین شود. قسمت اتصالات پایه ترمینال در این سطح حفاظت قرار نمی‌گیرد و باید داخل تابلو یا محفظه مناسب نصب شود. محدوده دمای محیط کاری دستگاه از 20- تا 60+ درجه سانتی‌گراد است و رطوبت نسبی مجاز کمتر از 95 درصد در نظر گرفته شده است.

حداکثر ارتفاع نصب دستگاه 2000 متر از سطح دریا است. تشکیل شبنم، یخ یا ورود مستقیم آب به دستگاه مجاز نیست.

ابعاد و وزن LDU11.523A27

ابعاد اصلی بدنه LDU11 حدود 123 × 103 × 103 میلی‌متر است. با احتساب پایه، ارتفاع و فضای نصب کمی بیشتر می‌شود. وزن خود رله حدود 1 کیلوگرم است و وزن پایه AGM11 نیز حدود 165 گرم است. به دلیل ساختار مکانیکی برنامه‌ریز و رله‌های داخلی، وزن این مدل نسبت به سیستم‌های الکترونیکی جدیدتر بیشتر است.

نکته مهم استانداردی

خانواده LDU11 برای کنترل نشتی شیرهای ایمنی طراحی شده است، اما در واریانت LDU11.523A27 زمان‌های بازشدن شیر با الزامات EN 1643 مطابقت ندارند. بنابراین هنگام استفاده از این مدل در پروژه‌هایی که انطباق صریح با EN 1643 الزام قراردادی یا قانونی دارد، باید این محدودیت در نظر گرفته شود و مدل مناسب بر اساس الزامات پروژه انتخاب شود.

ویژگی های رله نشت‌یاب شیر گاز  زیمنس LDU11.523A27

• رله نشت‌یاب شیر گاز از سری Siemens LDU11
• مناسب کنترل نشتی دو شیر ایمنی گاز
• مناسب قطار گاز مشعل‌های صنعتی
• ولتاژ تغذیه 230VAC
• فرکانس کاری 50 تا 60Hz
• زمان پرکردن فضای تست t3 برابر 5 ثانیه
• زمان تخلیه فضای تست t4 برابر 5 ثانیه
• زمان مرحله Test1 حدود 22.5 ثانیه
• زمان مرحله Test2 حدود 27.5 ثانیه
• زمان کل تست تا آزادسازی حدود 66.3 ثانیه
• دارای دو مرحله مستقل Valve Proving
• نیازمند پرشر سوئیچ مخصوص تست نشتی
• حداقل ظرفیت کنتاکت پرشر سوئیچ 1A در 250VAC
• قابل استفاده همراه کنترلرهای LFL
• قابل استفاده همراه کنترلرهای LGK
• قابل استفاده در برخی مدارهای LME21 و LME22
• دارای Lockout در صورت تشخیص نشتی
• دارای Reset محلی
• دارای قابلیت Reset از راه دور
• دارای نمایشگر مکانیکی وضعیت برنامه
• توان مصرفی حدود 3.5VA هنگام تست
• توان مصرفی حدود 2.5VA در حالت عادی
• فیوز داخلی T6.3H250V
• حداکثر جریان ترمینال‌های فرمان 4 آمپر
• نیازمند پایه AGM11 یا AGM11.1
