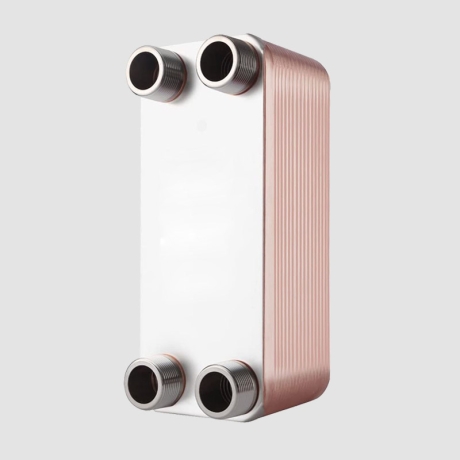

مبدل حرارتی صفحه‌ای یکپارچه هپاکو یکی از کارآمدترین مبدل‌های گاز به آب (Refrigerant to Water) در بازار ایران است که برای تبادل حرارت مستقیم بین گاز مبرد فشرده و آب طراحی شده است. این مبدل از نوع Brazed Plate (صفحه‌ای لحیم‌کاری‌شده) بوده و به‌صورت تک‌مدار (Single Circuit) ساخته می‌شود تا انتقال حرارت با بیشترین بازده و کمترین افت فشار انجام گیرد.
در مبدل گاز به آب، مبرد داغ از یک سمت وارد شده و با عبور از بین صفحات استنلس‌استیل، حرارت خود را به آب در سمت دیگر منتقل می‌کند. نتیجه این فرآیند، گرم شدن سریع آب و سرد شدن مؤثر مبرد است، که همین ویژگی باعث می‌شود از این مبدل در نقش کندانسور، اواپراتور یا مبدل بازیابی حرارت در سیستم‌های تبرید و تهویه مطبوع استفاده شود.
در سیستم‌های سرمایشی و گرمایشی مانند هیت‌پمپ‌ها، چیلرها، و سیستم‌های بازیابی انرژی، مبدل گاز به آب نقش کلیدی در انتقال حرارت بین مدار مبرد و مدار آبی دارد. در این فرآیند، گاز مبرد که از کمپرسور خارج می‌شود (در حالت داغ یا سرد بسته به سیکل کاری)، از میان صفحات موج‌دار استنلس‌استیل عبور کرده و انرژی خود را به جریان آب در سمت مقابل منتقل می‌کند. این ساختار باعث می‌شود گرمای مبرد برای گرم کردن آب یا سرمایش آب برای خنک‌سازی فضا مورد استفاده قرار گیرد، بدون آنکه دو سیال با هم تماس مستقیم داشته باشند.
استفاده از فناوری Brazed (لحیم‌کاری در خلأ با مس یا نیکل) در ساخت این مبدل موجب شده است تا علاوه بر استحکام بالا و طول عمر زیاد، دستگاه کاملاً بدون نشتی باشد. بدنه و صفحات داخلی این مبدل از جنس استنلس‌استیل 316 ساخته شده‌اند که مقاومت بسیار بالایی در برابر خوردگی و فشارهای کاری بالا دارند. همین ویژگی، در کنار طراحی مهندسی کانال‌های جریان، باعث می‌شود افت فشار در مدار آب و مبرد به حداقل برسد و عملکرد کلی سیستم با راندمان بیشتری انجام گیرد.
مبدل صفحه‌ای گاز به آب هپاکو برای استفاده در سیستم‌های هیت‌پمپ، چیلر تراکمی، بازیابی حرارت، آبگرم‌کن‌های هیت‌پمپی، و سایر تجهیزات تبریدی و تهویه مطبوع بسیار مناسب است و یکی از گزینه‌های اقتصادی و قابل اعتماد برای پروژه‌های صنعتی و ساختمانی به‌شمار می‌رود.
مبدلهــای صفحه ای گاز به آب هپاکو مدل HPE-30 دارای ضرفیت 3 تن تبرید معادل 10.5 کیلووات بوده و با داشتن عمر بالا، دوام در کارآیی و راندمان، همچنین رسوب پذیری پائین بهترین انتخاب برای فرآیندهای انتقال گرما می‌باشند.
| مدل | تن | KW | ورودی گاز (Inch) | خروجی گاز (Inch) | ورودی آب (Inch) | خروجی آب (Inch) |
|---|---|---|---|---|---|---|
| HPE30 | 3 | 10.5 | 5/8 | 7/8 | 1 | 1 |
| HPE50 | 5 | 17.5 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 |
| HPE75 | 7 | 24.5 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 |
| HPE100 | 10 | 35.0 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 |
| HPE150 | 15 | 52.5 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 |
| HPE200 | 20 | 70 | 7/8 | 1 5/8 | 2 | 2 |
| HPE300 | 30 | 105 | 7/8 | 1 5/8 | 2 | 2 |
| HPE400 | 40 | 140 | 7/8 | 2 1/8 | 2 | 2 |
| HPE500 | 50 | 175 | 1 1/8 | 2 1/8 | 2 | 2 |
مشخصات
اطلاعات کلی
| مدل | HPE-30 |
| نوع | مبدل صفحه‌ای یکپارچه |
| عملکرد | تبادل حرارت گاز به اب |
| کشور سازنده | تایوان |
مشخصات فیزیکی
| جنس بدنه | استنلس استیل 316 |
| ابعاد | 311*111 میلی‌متر |
| وزن | 1.2 کیلوگرم |
مشخصات فنی
| سیال | گاز به آب |
| محدوده دمای سیال | -20 تا +180 درجه سانتی‌گراد |
| ظرفیت تن تبرید | 3 |
| توان حرارتی (KW) | 10.5 |
| سایز اتصال (اینچ) | 1 |
| قطر لوله برگشت | 7/8 اینچ |
| قطر لوله رفت | 5/8 اینچ |
خدمات پس از فروش
| گارانتی | شرکتی |
| مدت زمان گارانتی | 12 ماه ضمانت |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
