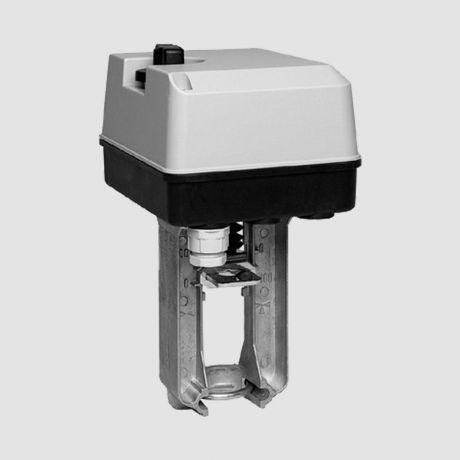

محرک الکتریکی شیر هانیول ML7420 تدریجی 24 ولت
- محرک الکتریکی شیر موتوری
- عملکرد تدریجی
- برق 24 ولت متناوب
- نیروی بستن 600 نیوتن
- مکانیزم حرکت خطی (linear)
09351027656
نقد و بررسی تخصصی محرک الکتریکی (اکچوئیتور Actuator) شیر هانیول Honeywell مدل ML7420
محرک الکتریکی شیر هانیول Honeywell مدل ML7420 دارای مکانیزم حرکت خطی (linear) بدون فنر برگشت با عملکرد تدریجی با نیروی بسته شدن 600 نیوتن میباشد. سری ML7420 دارای ولتاژ برق ورودی 24 ولت متناوب و زمان بسته شده 30 و 60 ثانیه میباشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستمهای گرمایشی و تهویه مطبوع اشاره نمود.
محرک الکتریکی (اکچوئیتور Actuator) شیر هانیول Honeywell مدل ML7420 دارای کورس حرکتی (Stroke) 20 میلیمتر بوده و قابلیت کارکرد با شیر های دو راهه موتوری (حالت عملکرد بسته در سیگنال ورودی 10 و حالت باز در سیگنال ورودی 2) و شیر موتوری سه راهه (حالت باز پورت A-AB در سیگنال ورودی 10 و حالت بسته پورت A-AB در سیگنال ورودی 2) را دارد.
لیست کامل شیرهای موتوری دو راهه و سه راهه برند هانیول قابلیت کارکرد با اکچوئیتور (Actuator) الکتریکی ML7420/ML7425 را دارند در انتهای صفحه درج شده است.
ویژگی های محرک الکتریکی شیر هانیول ML7420
- مکانیزم حرکت خطی (linear)
- بدون فنر برگشت
- عملکرد تدریجی
- نیروی عملگر 600 نیوتن
- ولتاژ برق ورودی 24 ولت متناوب
- زمان بسته شده 30 و 60 ثانیه
- دارای کورس حرکتی (Stroke) 20 میلیمتر
- استاندارد حفاضتی IP54 (EN60529)
- قابل نصب بر روی شیرهای دو راهه و سه راهه موتوری هانیول
- ساخت مجارستان
شیر های هانیول قابل کوپل با محرک الکتریکی ML7420
محرک الکتریکی شیر هانیول Honeywell مدل ML7420 قابلیت عملکرد با شیر دو راهه و سه راهه موتوری هانیول از سایز 1/2 اینچ (DN15) الی 3 اینچ (DN80) را دارد. کد مدلها و فشار بسته شدن شیر به واحد KPa را در جدول زیر مشاهده میفرمایید. جهت دریافت اطلاعات تکمیلی به کاتالوگ مراجعه نمایید.
| نیروی عملگر | 600 نیوتن | ||||||||
| کورس حرکتی | 20 میلیمتر | ||||||||
| سایز لوله | میلیمتر | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| سایز لوله | اینچ | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 |
| کد شیر | رنج فشار بسته شدن (کیلو پاسکال) | ||||||||
| V5011R,S | 1600 | 1600 | 1000 | 700 | 460 | 260 | - | - | |
| V5328A | 1000/1600 | 1000 | 1000 | 600 | 350 | 200 | 120 | 50 | |
| V5016A | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | |
| V5025A | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
| V5049A | 1000/1600 | 1000 | 1000 | 600 | 350 | 200 | 120 | - | |
| V5013R,E | 1600 | 1600 | 1000 | 700 | 460 | 260 | - | - | |
| V5329C | 600 | 600 | 600 | 600 | 480 | 260 | 160 | 100 | |
| V5329A | 1000 | 1000 | 1000 | 790 | 480 | 260 | 160 | 100 | |
| V5050A | 1000 | 1000 | 1000 | 600 | 350 | 200 | 120 | 50 | |
ابعاد و اندازه محرک الکتریکی شیر هانیول ML7420
مشخصات
- مدل
- ML7420A6009 | ML7420A6017
- عملکرد
- خطی (Linear)
- محدوده دمای سیال
- 10- الی 50+ درجه سانتیگراد
- جنس بدنه
- یوغ : دایکاست آلومینیوم | پایه : پلاستیک تقویت شده با فایبرگلاس | کاور : ABS-FR
- ابعاد
- 135*161*242 طول*عرض*ارتفاع
- فنر برگشت
- ندارد
- کورس حرکت
- 20 میلیمتر
- وزن
- 1.3 کیلوگرم
- زمان اجرا
- ML7420A6009 : 1 min | ML7420A6017 : 0.5 min
- نیروی بستن
- 600 نیوتن
- نوع برق مصرفی
- 24 ولت
- توان مصرفی
- ML7420A6009 : 5 VA | ML7420A6017 : 7 VA
- کلاس حفاضتی
- IP54
- کشور سازنده
- مجارستان
- گارانتی
- شرکتی
- مدت زمان گارانتی
- 12 ماه
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچوک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
- ثبت نام در وبسایت اِچوَک از طریق لینک بالای صفحه
- افزودن محصولات مورد نظر به سبد خرید
- درج استان، شهر و آدرس محل تحویل
- انتخاب روش حمل و ارسال کالا
- پرداخت وجه و ثبت نهایی سفارش
- (امکان پرداخت در محل برای شهر تهران)
2. خرید تلفنی (برای محصولات استعلامی):
- تماس با کارشناسان فروش اِچوَک از طریق شماره های درج شده در وبسایت
- ارسال پیام در واتساپ، بله یا روبیکا
- صدور و دریافت پیش فاکتور
- پرداخت وجه و ثبت نهایی سفارش
3. مراجعه حضوری:
- بررسی کاتالوگ آنلاین محصولات
- هماهنگی با واحد فروش جهت موجودی و زمان تحویل
- مراجعه به مغازه (خسابان بهار شمالی)، پرداخت و تحویل کال
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه میشود. سفارشهای تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده میشوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر میباشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانههای حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه میشوند. سفارشهای با مقصد شهرستانهای استان تهران (مانند شهر ری یا دماوند)، استانهای همجوار (البرز - قم و ...) و سایر استانها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال میشوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) میشود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستانهای استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه میشود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچوَک از طریق شمارههای زیر تماس بگیرید.
اطلاعات کلی
| مدل | ML7420A6009 | ML7420A6017 |
| عملکرد | خطی (Linear) |
| کشور سازنده | مجارستان |
مشخصات فیزیکی
| جنس بدنه | یوغ : دایکاست آلومینیوم | پایه : پلاستیک تقویت شده با فایبرگلاس | کاور : ABS-FR |
| ابعاد | 135*161*242 طول*عرض*ارتفاع |
| وزن | 1.3 کیلوگرم |
مشخصات فنی
| محدوده دمای سیال | 10- الی 50+ درجه سانتیگراد |
| فنر برگشت | |
| کورس حرکت | 20 میلیمتر |
| زمان اجرا | ML7420A6009 : 1 min | ML7420A6017 : 0.5 min |
| نیروی بستن | 600 نیوتن |
| نوع برق مصرفی | 24 ولت |
| توان مصرفی | ML7420A6009 : 5 VA | ML7420A6017 : 7 VA |
| کلاس حفاضتی | IP54 |
خدمات پس از فروش
| گارانتی | شرکتی |
| مدت زمان گارانتی | 12 ماه |
