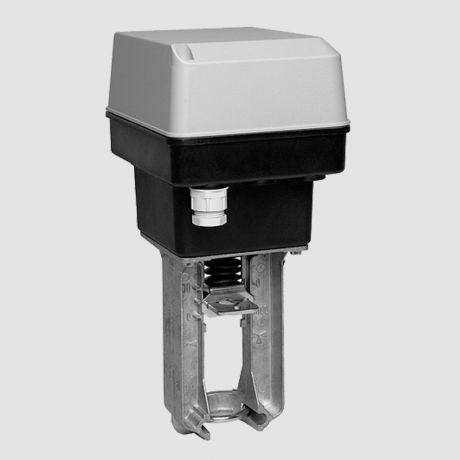

محرک الکتریکی شیر هانیول ML7425 تدریجی 24 ولت
- محرک الکتریکی شیر موتوری
- عملکرد تدریجی
- دارای فنر برگشت
- برق 24 ولت متناوب
- نیروی بستن 600 نیوتن
- مکانیزم حرکت خطی (linear)
نقد و بررسی تخصصی محرک الکتریکی (اکچوئیتور Actuator) شیر هانیول Honeywell مدل ML7425
محرک الکتریکی شیر هانیول Honeywell مدل ML7425 دارای مکانیزم حرکت خطی (linear) همراه با فنر برگشت با عملکرد تدریجی با نیروی بسته شدن 600 نیوتن می‌باشد. سری ML7425 دارای ولتاژ برق ورودی 24 ولت متناوب و زمان بسته شده 108 ثانیه می‌باشد. از جمله کاربری های این شیر میتوان به ترکیب آب سرد و گرم در سیستم‌های گرمایشی و تهویه مطبوع اشاره نمود.
محرک الکتریکی (اکچوئیتور Actuator) شیر هانیول Honeywell مدل ML7425 دارای کورس حرکتی (Stroke) 20 میلی‌متر بوده و قابلیت کارکرد با شیر های دو راهه موتوری (حالت عملکرد بسته در سیگنال ورودی 10 و حالت باز در سیگنال ورودی 2) و شیر موتوری سه راهه (حالت باز پورت A-AB در سیگنال ورودی 10 و حالت بسته پورت A-AB در سیگنال ورودی 2) را دارد.
لیست کامل شیرهای موتوری دو راهه و سه راهه برند هانیول قابلیت کارکرد با اکچوئیتور (Actuator) الکتریکی ML7420/ML7425 را دارند در انتهای صفحه درج شده است.
ویژگی های محرک الکتریکی شیر هانیول ML7425
- مکانیزم حرکت خطی (linear)
- دارای فنر برگشت
- عملکرد تدریجی
- نیروی عملگر 600 نیوتن
- ولتاژ برق ورودی 24 ولت متناوب
- زمان بسته شده 30 و 60 ثانیه
- دارای کورس حرکتی (Stroke) 20 میلی‌متر
- استاندارد حفاضتی IP54 (EN60529)
- قابل نصب بر روی شیرهای دو راهه و سه راهه موتوری هانیول
- ساخت مجارستان
شیر های هانیول قابل کوپل با محرک الکتریکی ML7420/ML7425
محرک الکتریکی شیر هانیول Honeywell مدل ML7425 قابلیت عملکرد با شیر دو راهه و سه راهه موتوری هانیول از سایز 1/2 اینچ (DN15) الی 3 اینچ (DN80) را دارد. کد مدلها و فشار بسته شدن شیر به واحد KPa را در جدول زیر مشاهده می‌فرمایید. جهت دریافت اطلاعات تکمیلی به کاتالوگ مراجعه نمایید.
| نیروی عملگر | 600 نیوتن | ||||||||
| کورس حرکتی | 20 میلی‌متر | ||||||||
| سایز لوله | میلی‌متر | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| سایز لوله | اینچ | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 |
| کد شیر | رنج فشار بسته شدن (کیلو پاسکال) | ||||||||
| V5011R,S | 1600 | 1600 | 1000 | 700 | 460 | 260 | - | - | |
| V5328A | 1000/1600 | 1000 | 1000 | 600 | 350 | 200 | 120 | 50 | |
| V5016A | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | |
| V5025A | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
| V5049A | 1000/1600 | 1000 | 1000 | 600 | 350 | 200 | 120 | - | |
| V5013R,E | 1600 | 1600 | 1000 | 700 | 460 | 260 | - | - | |
| V5329C | 600 | 600 | 600 | 600 | 480 | 260 | 160 | 100 | |
| V5329A | 1000 | 1000 | 1000 | 790 | 480 | 260 | 160 | 100 | |
| V5050A | 1000 | 1000 | 1000 | 600 | 350 | 200 | 120 | 50 | |
ابعاد و اندازه محرک الکتریکی شیر هانیول ML7425
مشخصات
- مدل
- ML7425A6008 | ML7425A6024
- عملکرد
- خطی (Linear)
- جنس بدنه
- یوغ : دایکاست آلومینیوم | پایه : پلاستیک تقویت شده با فایبرگلاس | کاور : ABS-FR
- ابعاد
- 135*161*284 طول*عرض*ارتفاع
- فنر برگشت
- ندارد
- کورس حرکت
- 20 میلی‌متر
- وزن
- 2.4 کیلوگرم
- زمان اجرا
- ML7425A6008 : 1.8 min | ML7425A6024 : 1.8 min
- نیروی بستن
- 600 نیوتن
- نوع برق مصرفی
- 24 ولت
- توان مصرفی
- ML7425A6008 : 12 VA | ML7425A6024 : 12 VA
- کلاس حفاضتی
- IP54
- محدوده دمای کارکرد
- 10- الی 50+ درجه سانتیگراد
- کشور سازنده
- مجارستان
- گارانتی
- شرکتی
- مدت زمان گارانتی
- 12 ماه
اطلاعات کلی
| مدل | ML7425A6008 | ML7425A6024 |
| عملکرد | خطی (Linear) |
| کشور سازنده | مجارستان |
مشخصات فیزیکی
| جنس بدنه | یوغ : دایکاست آلومینیوم | پایه : پلاستیک تقویت شده با فایبرگلاس | کاور : ABS-FR |
| ابعاد | 135*161*284 طول*عرض*ارتفاع |
| وزن | 2.4 کیلوگرم |
مشخصات فنی
| فنر برگشت | |
| کورس حرکت | 20 میلی‌متر |
| زمان اجرا | ML7425A6008 : 1.8 min | ML7425A6024 : 1.8 min |
| نیروی بستن | 600 نیوتن |
| نوع برق مصرفی | 24 ولت |
| توان مصرفی | ML7425A6008 : 12 VA | ML7425A6024 : 12 VA |
| کلاس حفاضتی | IP54 |
| محدوده دمای کارکرد | 10- الی 50+ درجه سانتیگراد |
خدمات پس از فروش
| گارانتی | شرکتی |
| مدت زمان گارانتی | 12 ماه |
