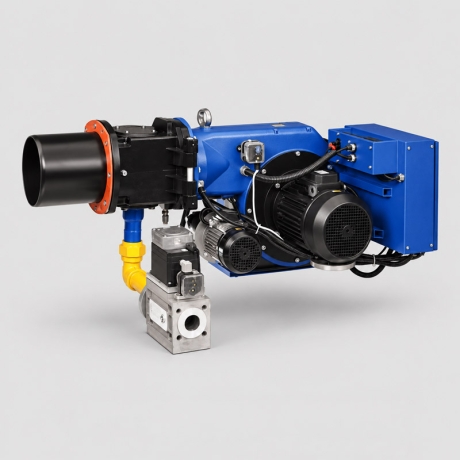

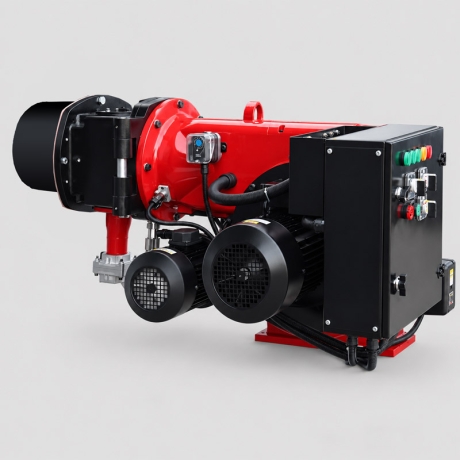

مشعل گازی ایران رادیاتور IG 1700

نقد و بررسی تخصصی مشعل گازسوز ایران رادیاتور مدل IG 1700

مشعل گازی ایران رادیاتور مدل IG1700 از مشعل‌های صنعتی ظرفیت بالای این شرکت است که برای تأمین حرارت دیگ‌های آبگرم، آب‌داغ، بخار و سایر تجهیزات حرارتی صنعتی و موتورخانه‌های بزرگ مورد استفاده قرار می‌گیرد. دامنه ظرفیت حرارتی این مدل از 425,000 تا 1,500,000 کیلوکالری بر ساعت است که معادل تقریبی 494 تا 1744 کیلووات محسوب می‌شود.

IG1700 به‌صورت دو مرحله‌ای کار می‌کند. در این نوع عملکرد، مشعل می‌تواند بر اساس نیاز حرارتی سیستم بین دو سطح ظرفیت کار کند و به همین دلیل نسبت به مشعل‌های کاملاً تک‌مرحله‌ای کنترل مناسب‌تری روی توان خروجی دیگ ایجاد می‌کند. در بار حرارتی پایین، مشعل در مرحله اول و در صورت افزایش تقاضا در مرحله دوم فعالیت می‌کند.

این مدل برای پروژه‌هایی طراحی شده که علاوه بر ظرفیت بالا، پایداری عملکرد و کنترل دقیق‌تر نسبت هوا و گاز اهمیت دارد. سیستم کنترلی مشعل وظیفه مدیریت مراحل روشن شدن، تشکیل و پایش شعله، کنترل فشار هوا و گاز و صدور فرمان به شیرهای گاز و تجهیزات تنظیم هوا را بر عهده دارد.

سیستم هوای احتراق و سرووموتور

هوای مورد نیاز احتراق توسط فن متصل به الکتروموتور سه‌فاز 4 کیلووات تأمین می‌شود. توان بالاتر موتور در این رده ظرفیت، امکان تأمین دبی هوای مورد نیاز برای کارکرد مشعل تا ظرفیت حدود 1.5 میلیون کیلوکالری بر ساعت را فراهم می‌کند. تنظیم مقدار هوای ورودی به مشعل توسط سرووموتور LKS 310 انجام می‌شود. سرووموتور موقعیت دمپر هوا را متناسب با مرحله اول و دوم تغییر می‌دهد تا مقدار هوای احتراق با میزان گاز ورودی هماهنگ شود.

وجود سرووموتور در چنین مشعلی اهمیت زیادی دارد؛ زیرا در هنگام تغییر ظرفیت از مرحله اول به مرحله دوم، تنها افزایش مقدار گاز کافی نیست و حجم هوای احتراق نیز باید متناسب با آن تغییر کند. تنظیم صحیح سرووموتور و دمپر هوا در زمان راه‌اندازی، مستقیماً روی کیفیت احتراق، راندمان و میزان CO و اکسیژن دود اثر می‌گذارد.

سیستم کنترل و رله مشعل

کنترل توالی عملکرد IG1700 توسط رله کنترل TMG 740 انجام می‌شود. این رله وظیفه مدیریت مراحل اصلی راه‌اندازی و عملکرد مشعل، از جمله کنترل وضعیت اولیه، تهویه، جرقه، فرمان شیرهای گاز و پایش تشکیل شعله را بر عهده دارد.

این مشعل همچنین به تجهیزات ایمنی و کنترلی مرتبط با فشار هوا و گاز مجهز می‌شود. پرشر سوئیچ هوا وجود فشار مناسب هوای احتراق را کنترل کرده و پرشر سوئیچ گاز نیز وضعیت فشار گاز خط ورودی را پایش می‌کند. در صورت فراهم نبودن شرایط لازم، سیستم کنترل از ادامه سیکل کاری مشعل جلوگیری می‌کند.

تشخیص شعله در این سری توسط چشم الکتریکی UV انجام می‌شود. استفاده از سنسور UV در مشعل‌های صنعتی ظرفیت بالا امکان تشخیص مطمئن شعله و کنترل وضعیت احتراق را فراهم می‌کند.

خط گاز و شیرهای برقی

مشعل IG1700 دارای اتصال گاز DN50 معادل 2 اینچ می‌باشد. در مجموعه خط گاز این مدل از دو شیر برقی با وظایف متفاوت استفاده می‌شود، یک شیر برقی گاز تک‌ضرب 2 اینچ و یک شیر برقی گاز تدریجی دو مرحله‌ای 2 اینچ. ترکیب این دو شیر، امکان قطع ایمن جریان گاز و همچنین کنترل مقدار گاز مورد نیاز برای مراحل مختلف عملکرد مشعل را فراهم می‌کند.

فشار گاز مورد نیاز برای این سری در محدوده 60 تا 200 میلی‌بار اعلام شده است. مصرف گاز مدل IG1700 نیز بسته به ظرفیت کاری مشعل حدود 52 تا 183 نرمال مترمکعب بر ساعت است. بنابراین در انتخاب رگولاتور، فیلتر گاز، شیر قطع و وصل، سایز خط لوله و سایر تجهیزات خط گاز باید حداکثر مصرف گاز مشعل و فشار گاز در محل پروژه در نظر گرفته شود. وجود اتصال DN50 به‌تنهایی به معنی مناسب بودن هر خط لوله 2 اینچی نیست و افت فشار مسیر نیز باید بررسی شود.

محدوده ظرفیت و انتخاب مشعل

ظرفیت IG1700 از 425,000 تا 1,500,000 kcal/h قابل استفاده است. انتخاب نقطه کار مناسب در این بازه باید بر اساس ظرفیت واقعی دیگ، فشار محفظه احتراق و شرایط بهره‌برداری انجام شود. برای انتخاب مشعل صرفاً برابر قرار دادن ظرفیت اسمی مشعل و دیگ کافی نیست. در پروژه‌های صنعتی باید افت فشار داخل کوره یا دیگ، فشار مورد نیاز فن، نوع سوخت، وضعیت دودکش و شرایط نصب نیز بررسی شود. IG1700 بیشتر برای پروژه‌هایی مناسب است که ظرفیت مورد نیاز از محدوده مشعل‌های سری PGN عبور کرده و استفاده از یک مشعل صنعتی بزرگ‌تر با ساختار دو مرحله‌ای و موتور سه‌فاز مورد نیاز باشد.

نکات مهم در نصب و راه‌اندازی

به دلیل ظرفیت بالای IG1700، تنظیم اولیه مشعل باید بر اساس شرایط واقعی دیگ انجام شود. تنظیم فشار گاز، میزان بازشدگی شیر تدریجی، موقعیت سرووموتور و دمپر هوا و کنترل کیفیت شعله از مهم‌ترین مراحل راه‌اندازی این مدل هستند. در هنگام راه‌اندازی بهتر است احتراق با آنالایزر دود کنترل شود تا نسبت هوا و گاز در هر دو مرحله به‌درستی تنظیم شود. تنظیم نامناسب می‌تواند باعث افزایش مصرف سوخت، بالا رفتن CO، تشکیل دوده یا ناپایداری شعله شود.

همچنین فشار گاز در زمان کار مشعل باید بررسی شود؛ زیرا فشار استاتیک مناسب لزوماً به معنی وجود فشار کافی هنگام مصرف حداکثری مشعل نیست. با توجه به حداکثر مصرف حدود 183 Nm³/h، افت فشار مسیر گاز در پروژه‌های بزرگ می‌تواند عامل مهمی در عملکرد مشعل باشد.

ویژگی های مشعل گازی ایران رادیاتور مدل IG 1700

• ظرفیت حرارتی 425,000 تا 1,500,000 kcal/h
• ظرفیت معادل حدود 494 تا 1744 kW
• عملکرد دو مرحله‌ای
• فشار گاز 60 تا 200 mbar
• مصرف گاز 52 تا 183 Nm³/h
• الکتروموتور سه‌فاز 4 kW
• سرووموتور LKS 310
• رله کنترل TMG 740
• مجهز به پرشر هوا و گاز
• تشخیص شعله با سنسور UV
• دارای شیر تک‌ضرب و شیر تدریجی دو مرحله‌ای
• اتصال خط گاز DN50
• مناسب موتورخانه‌ها و تجهیزات حرارتی صنعتی با ظرفیت بالا

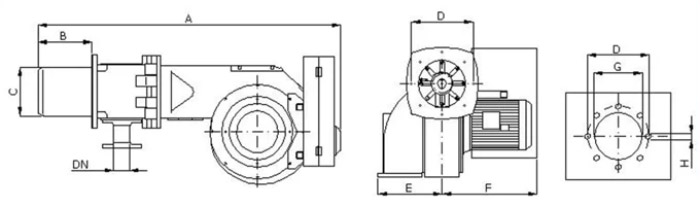

ابعاد و اندازه مشعل گازسوز ایران رادیاتور سری IG
