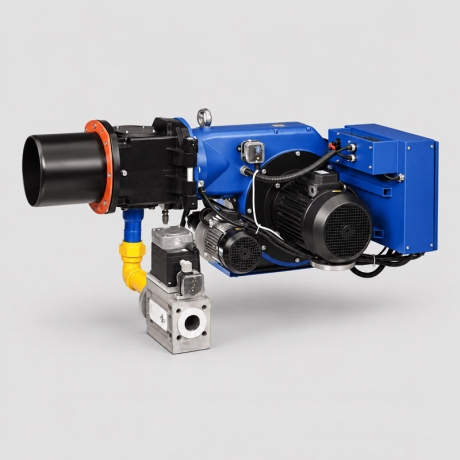

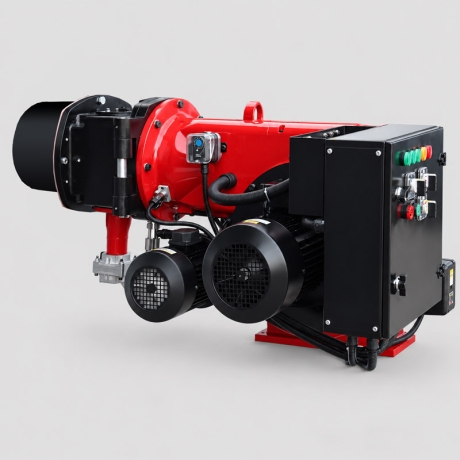

مشعل گازی ایران رادیاتور IG 2100

نقد و بررسی تخصصی مشعل گازسوز ایران رادیاتور مدل IG 2100

مشعل گازی ایران رادیاتور مدل IG2100 یکی از مشعل‌های صنعتی ظرفیت بالای سری IG است که برای تأمین حرارت دیگ‌های آبگرم، آب‌داغ، بخار و سایر تجهیزات حرارتی بزرگ مورد استفاده قرار می‌گیرد. این مدل در رده بالاتر از IG1700 قرار گرفته و با دامنه ظرفیت حرارتی 620,000 تا 1,900,000 کیلوکالری بر ساعت برای موتورخانه‌ها و پروژه‌های صنعتی با بار حرارتی بالا مناسب است. ظرفیت این مدل بر حسب واحد توان حدود 720 تا 2210 کیلووات است. گستردگی محدوده ظرفیت باعث می‌شود IG2100 بتواند در پروژه‌های مختلف، در صورت تطابق با ظرفیت دیگ و فشار محفظه احتراق، مورد استفاده قرار گیرد.

IG2100 یک مشعل دو مرحله‌ای است. به این معنی که مشعل می‌تواند متناسب با میزان تقاضای حرارتی سیستم در دو سطح متفاوت کار کند. در بارهای پایین، مرحله اول فعال شده و در صورت افزایش نیاز حرارتی، مشعل وارد مرحله دوم می‌شود. این روش در مقایسه با کنترل کاملاً روشن و خاموش، تعداد استارت‌ها را کاهش داده و امکان تطبیق بهتر توان مشعل با بار حرارتی دیگ را فراهم می‌کند. در مشعل‌های صنعتی این رده، انتخاب صحیح ظرفیت تنها بر اساس ظرفیت اسمی دیگ انجام نمی‌شود و عواملی مانند فشار داخل محفظه احتراق، شرایط دودکش، نوع دیگ، فشار و دبی گاز در دسترس و شرایط بهره‌برداری نیز باید بررسی شوند.

سیستم تأمین هوای احتراق و الکتروموتور

تأمین هوای مورد نیاز احتراق در IG2100 توسط فن متصل به الکتروموتور سه‌فاز 5.5 کیلووات انجام می‌شود. این موتور نسبت به مدل IG1700 توان بالاتری دارد تا دبی و فشار هوای لازم برای کارکرد مشعل در ظرفیت حداکثر 1.9 میلیون کیلوکالری بر ساعت را فراهم کند. برق مورد نیاز موتور از نوع سه‌فاز است و در هنگام طراحی تابلو برق، کابل‌کشی و تجهیزات حفاظتی باید جریان نامی موتور و شرایط واقعی نصب در نظر گرفته شود.

یکی از موارد مهم در راه‌اندازی این مشعل، اطمینان از جهت صحیح گردش موتور فن است. جهت اشتباه گردش فن می‌تواند باعث کاهش شدید هوادهی، اختلال در تشکیل شعله و عملکرد نامناسب مشعل شود.

کنترل دمپر هوا با سرووموتور LKS 310

IG2100 به سرووموتور LKS 310 مجهز است که وظیفه کنترل موقعیت دمپر هوای مشعل را بر عهده دارد. در مشعل دو مرحله‌ای، میزان گاز ورودی بین مرحله اول و دوم تغییر می‌کند؛ بنابراین مقدار هوای احتراق نیز باید هم‌زمان متناسب با میزان سوخت تنظیم شود. سرووموتور با تغییر موقعیت دمپر، هوای مورد نیاز هر مرحله را تنظیم می‌کند.

تنظیم صحیح موقعیت‌های مرحله اول و دوم سرووموتور یکی از مراحل اصلی راه‌اندازی IG2100 است. این تنظیم باید همراه با تنظیم شیر گاز و کنترل احتراق انجام شود تا نسبت هوا و گاز در هر دو مرحله مناسب باشد. تنظیم نامناسب دمپر می‌تواند منجر به افزایش اکسیژن اضافی، کاهش راندمان، بالا رفتن CO یا ناپایداری شعله شود؛ به همین دلیل در راه‌اندازی این رده از مشعل‌ها استفاده از آنالایزر احتراق توصیه می‌شود.

سیستم کنترل مشعل TMG 740

مدیریت توالی عملکرد IG2100 توسط رله کنترل TMG 740 انجام می‌شود. این کنترلر وظیفه نظارت بر مراحل مختلف راه‌اندازی و کارکرد مشعل را بر عهده دارد. فرایند کلی شامل کنترل شرایط اولیه، راه‌اندازی فن، بررسی فشار هوا، انجام تهویه اولیه، ایجاد جرقه، فرمان باز شدن شیرهای گاز، تشکیل شعله و ادامه پایش شعله در زمان کار است. در صورت بروز شرایط غیرمجاز مانند تشکیل نشدن شعله، قطع شعله در حین کار یا نبود فشار مناسب هوا، کنترلر مشعل سیکل را متوقف کرده و از ادامه ورود گاز جلوگیری می‌کند.

سیستم تشخیص شعله UV

برای پایش تشکیل و پایداری شعله در IG2100 از سنسور شعله UVZ 780 استفاده می‌شود. سنسور UV تابش فرابنفش ایجادشده توسط شعله را تشخیص داده و وضعیت شعله را به سیستم کنترل اعلام می‌کند. در مشعل‌های صنعتی با ظرفیت بالا، تشخیص سریع و مطمئن شعله یکی از بخش‌های مهم سیستم ایمنی احتراق محسوب می‌شود. محل نصب و زاویه دید سنسور نسبت به شعله باید در زمان راه‌اندازی کنترل شود تا سنسور بتواند سیگنال پایدار و مطمئنی دریافت کند.

سیستم جرقه و تشکیل شعله

در مرحله استارت، پس از انجام مراحل اولیه و تأیید فشار هوای مورد نیاز، سیستم جرقه فعال می‌شود. ترانس جرقه ولتاژ بالا را در اختیار الکترودهای جرقه قرار می‌دهد تا شعله اولیه تشکیل شود. پس از تشکیل شعله و تأیید آن توسط سنسور UV، سیستم وارد مرحله کار عادی می‌شود. در صورت عدم تشخیص شعله در زمان تعیین‌شده، کنترلر جریان گاز را قطع کرده و مشعل وارد حالت ایمنی می‌شود.

خط گاز مشعل IG 2100

اتصال خط گاز IG2100 برابر DN50 معادل سایز اسمی 2 اینچ می‌باشد. مدار گاز این مدل برای عملکرد دو مرحله‌ای طراحی شده و شامل دو شیر برقی گاز با وظایف متفاوت است.، شیر برقی گاز با بازشدن سریع و شیر برقی گاز دو مرحله‌ای با بازشدن تدریجی. هر دو شیر در این سری با سایز 2 اینچ در نظر گرفته شده‌اند. شیر اول نقش اصلی در قطع ایمن جریان گاز دارد و شیر تدریجی دو مرحله‌ای امکان کنترل میزان ورود گاز در مرحله اول و دوم را فراهم می‌کند. عملکرد این مجموعه با سرووموتور دمپر هوا هماهنگ می‌شود تا هنگام تغییر مرحله، هم میزان سوخت و هم میزان هوای احتراق تغییر کند.

کنترل فشار گاز و هوا

IG2100 دارای تجهیزات کنترل فشار گاز و هوا است.

پرشر سوئیچ گاز وظیفه کنترل وجود فشار مناسب در مسیر گاز را بر عهده دارد. اگر فشار گاز خارج از محدوده لازم باشد، سیستم کنترل اجازه ادامه عملکرد عادی مشعل را نمی‌دهد.

پرشر سوئیچ هوا نیز فشار ایجادشده توسط فن را کنترل می‌کند و قبل از صدور فرمان ورود گاز باید وجود جریان و فشار مناسب هوا تأیید شود.

این دو بخش از مهم‌ترین تجهیزات ایمنی مشعل هستند و تنظیم آنها باید در زمان راه‌اندازی مطابق شرایط واقعی سیستم انجام شود.

فشار گاز مورد نیاز

فشار گاز اعلام‌شده برای IG2100 در محدوده 60 تا 200 میلی‌بار است. وجود این فشار در ورودی موتورخانه به تنهایی کافی نیست و فشار دینامیک گاز هنگام کار مشعل در بار کامل نیز باید بررسی شود. با افزایش مصرف گاز ممکن است به دلیل افت فشار رگولاتور، فیلتر، شیرآلات یا لوله گاز، فشار در ورودی مشعل کاهش پیدا کند.

به همین دلیل طراحی خط گاز باید با توجه به حداکثر مصرف، طول مسیر، تعداد اتصالات و افت فشار مجاز انجام شود.

مصرف گاز IG 2100

مصرف گاز این مدل متناسب با ظرفیت کاری تقریباً در محدوده 76 تا 232 نرمال مترمکعب بر ساعت قرار دارد. عدد پایین مربوط به کارکرد در محدوده حداقل ظرفیت و مقدار بالاتر مربوط به نزدیک شدن به حداکثر توان مشعل است.

این دبی قابل توجه نشان می‌دهد که انتخاب تجهیزات خط گاز IG2100 اهمیت زیادی دارد. رگولاتور، فیلتر، شیر دستی، لوله و سایر تجهیزات باید قادر به عبور حداکثر دبی گاز بدون ایجاد افت فشار غیرمجاز باشند.

محدوده ظرفیت و انتخاب IG2100

ظرفیت حرارتی IG2100 از 620,000 تا 1,900,000 kcal/h است. این مدل معمولاً زمانی انتخاب می‌شود که ظرفیت مورد نیاز بالاتر از محدوده IG1700 باشد، اما هنوز نیاز به استفاده از IG2800 یا مدل‌های مدولار بزرگ‌تر وجود نداشته باشد. ظرفیت واقعی مورد نیاز مشعل باید علاوه بر توان حرارتی دیگ با مقاومت یا فشار محفظه احتراق نیز تطبیق داده شود. فن مشعل باید در نقطه کار موردنظر قادر به تأمین هوای مورد نیاز در برابر فشار داخل کوره باشد.

نکات مهم در نصب و راه‌اندازی

پیش از راه‌اندازی IG2100 باید از مناسب بودن ظرفیت دیگ و مشعل، تمیز بودن محفظه احتراق و دودکش، تهویه مناسب موتورخانه و تأمین فشار کافی گاز اطمینان حاصل شود.

در مدار گاز استفاده از شیر قطع دستی و فیلتر گاز پیش از مجموعه مشعل ضروری است.

برق سه‌فاز، نول و اتصال زمین نیز باید به‌صورت صحیح به مشعل متصل شوند.

پس از نصب، تنظیم احتراق باید در هر دو مرحله انجام شود. میزان بازشدگی شیر گاز و موقعیت دمپر هوا باید به‌گونه‌ای تنظیم شوند که احتراق پایدار و نسبت هوا به سوخت مناسب حاصل شود.

در ظرفیت‌های صنعتی مانند IG2100 توصیه می‌شود تنظیم نهایی با آنالایزر احتراق انجام شود و مقادیر O₂، CO₂ و CO در دود اندازه‌گیری شوند.

ویژگی های مشعل گازی ایران رادیاتور مدل IG 2100

• مشعل گازی صنعتی ظرفیت بالا
• ظرفیت 620,000 تا 1,900,000 kcal/h
• معادل حدود 720 تا 2210 kW
• عملکرد دو مرحله‌ای
• مصرف گاز 76 تا 232 Nm³/h
• فشار گاز مورد نیاز 60 تا 200 mbar
• موتور سه‌فاز 5.5 kW
• سرووموتور LKS 310
• رله کنترل TMG 740
• سنسور شعله UVZ 780
• شیر گاز ایمنی و شیر تدریجی دو مرحله‌ای
• کنترل فشار هوا و گاز
• اتصال خط گاز DN50
• مناسب دیگ‌ها و سیستم‌های حرارتی صنعتی بزرگ

ابعاد و اندازه مشعل گازسوز ایران رادیاتور سری IG
