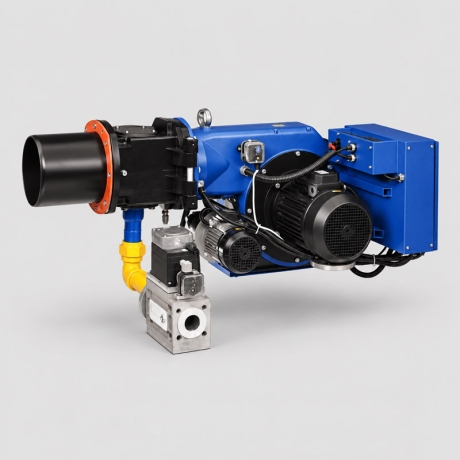

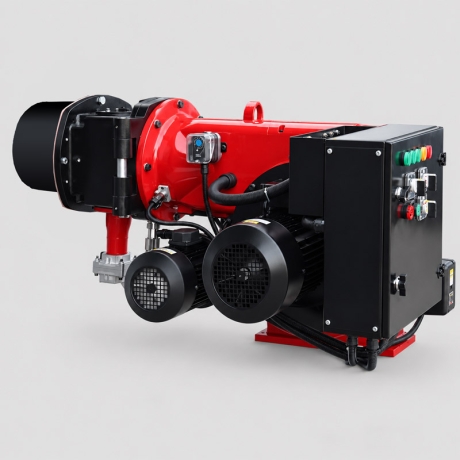

مشعل گازی ایران رادیاتور IG 2800

نقد و بررسی تخصصی مشعل گازسوز ایران رادیاتور مدل IG 2800

مشعل گازی ایران رادیاتور مدل IG2800 یکی از مشعل‌های گازسوز صنعتی ظرفیت بالای سری IG است که برای دیگ‌های آبگرم، آب‌داغ، بخار و سایر تجهیزات حرارتی بزرگ مورد استفاده قرار می‌گیرد. این مدل با ظرفیت حرارتی 660,000 تا 2,400,000 کیلوکالری بر ساعت، معادل تقریبی 767 تا 2790 کیلووات، در رده بالاتر از مدل‌های IG1700 و IG2100 قرار دارد.

IG2800 یک مشعل دو مرحله‌ای است و می‌تواند متناسب با میزان تقاضای حرارتی سیستم در دو سطح توان کار کند. در زمان پایین بودن بار حرارتی، مشعل در مرحله اول فعالیت می‌کند و با افزایش نیاز دیگ، مرحله دوم وارد مدار می‌شود. این نحوه عملکرد نسبت به سیستم‌های کاملاً تک‌مرحله‌ای امکان کنترل مناسب‌تر ظرفیت و کاهش تعداد روشن و خاموش شدن‌های متوالی را فراهم می‌کند.

این مدل برای پروژه‌هایی مناسب است که علاوه بر ظرفیت حرارتی بالا، کنترل مناسب احتراق، پایداری شعله و امکان تنظیم دقیق مقدار هوا و گاز اهمیت دارد. در انتخاب IG2800 باید علاوه بر ظرفیت اسمی دیگ، فشار محفظه احتراق، شرایط دودکش، فشار گاز موجود و افت فشار مسیر نیز در نظر گرفته شود.

سیستم تأمین هوای احتراق

هوای مورد نیاز احتراق در IG2800 توسط یک فن قدرتمند و الکتروموتور سه‌فاز 7.5 کیلووات تأمین می‌شود. دور موتور حدود 2800 دور در دقیقه بوده و برق مورد نیاز آن سه‌فاز 380 ولت با فرکانس 50 هرتز است. با افزایش ظرفیت مشعل، تأمین حجم کافی هوا و غلبه بر فشار داخل محفظه احتراق اهمیت بیشتری پیدا می‌کند. به همین دلیل توان موتور در IG2800 نسبت به مدل‌های IG1700 و IG2100 افزایش یافته است. جهت صحیح گردش الکتروموتور نیز در زمان راه‌اندازی باید کنترل شود؛ زیرا گردش معکوس موتور سه‌فاز باعث کاهش شدید عملکرد فن و در نتیجه اختلال در تشکیل و پایداری شعله خواهد شد.

سرووموتور و کنترل دمپر هوا

IG2800 به سرووموتور LKS 310 مجهز است که وظیفه تنظیم موقعیت دمپر هوا را بر عهده دارد. در یک مشعل دو مرحله‌ای، با افزایش مقدار گاز در مرحله دوم، میزان هوای احتراق نیز باید افزایش پیدا کند. سرووموتور با تغییر موقعیت دمپر، مقدار هوای ورودی را متناسب با مرحله کاری مشعل تنظیم می‌کند.

تنظیم صحیح موقعیت دمپر در مرحله اول و دوم از مهم‌ترین مراحل راه‌اندازی این مشعل است. مقدار هوای بیش از حد باعث افزایش تلفات دودکش و کاهش راندمان می‌شود و کمبود هوا نیز می‌تواند باعث افزایش CO، احتراق ناقص و ناپایداری شعله شود. به همین دلیل در زمان راه‌اندازی، تنظیم سرووموتور و شیر گاز باید هم‌زمان و بر اساس نتایج آنالیز احتراق انجام شود.

سیستم کنترل TMG 740

کنترل توالی عملکرد IG2800 توسط رله کنترل TMG 740 انجام می‌شود. این کنترلر مراحل مختلف راه‌اندازی و کار مشعل را مدیریت کرده و شرایط ایمنی مورد نیاز را قبل از ورود گاز و در طول زمان کار بررسی می‌کند. پس از دریافت فرمان روشن شدن، فن راه‌اندازی شده و وضعیت فشار هوا کنترل می‌شود. سپس مرحله پیش‌تهویه انجام شده و سیستم جرقه فعال می‌شود. در ادامه شیرهای گاز باز شده و پس از تشکیل شعله، سیستم پایش شعله ادامه پیدا می‌کند. در صورت تشکیل نشدن شعله، قطع شدن شعله در زمان کار یا تأیید نشدن شرایط ایمنی مورد نیاز، کنترلر جریان گاز را قطع کرده و مشعل را متوقف می‌کند.

سیستم خط گاز

اتصال گاز IG2800 برابر DN50 است که در بازار تأسیسات تقریباً معادل سایز 2 اینچ محسوب می‌شود. سیستم گاز این مشعل برای عملکرد دو مرحله‌ای طراحی شده و شامل یک شیر برقی سریع‌بازشو و یک شیر برقی تدریجی دو مرحله‌ای است.

شیر اول وظیفه قطع و وصل ایمن مسیر گاز را بر عهده دارد و شیر دوم مقدار گاز مورد نیاز برای مرحله اول و دوم را تنظیم می‌کند. تغییر مقدار گاز با تغییر موقعیت دمپر هوا توسط سرووموتور هماهنگ می‌شود تا نسبت مناسب هوا و سوخت در هر دو مرحله حفظ شود. در کنار شیرهای برقی، تجهیزات کنترلی و ایمنی مانند پرشر سوئیچ گاز نیز وضعیت فشار ورودی را کنترل می‌کنند.

فشار و مصرف گاز

فشار گاز مورد نیاز IG2800 در محدوده 60 تا 200 میلی‌بار قرار دارد. مصرف گاز نیز متناسب با ظرفیت کاری مشعل حدود 81 تا 293 نرمال مترمکعب بر ساعت است. مقدار کمتر مربوط به محدوده پایین ظرفیت و مقدار بالاتر مربوط به کارکرد نزدیک به حداکثر توان مشعل است. با توجه به مصرف نزدیک به 300 مترمکعب بر ساعت در بار کامل، طراحی صحیح خط گاز این مدل اهمیت زیادی دارد. ظرفیت رگولاتور، فیلتر، شیرآلات و لوله‌کشی باید به‌گونه‌ای انتخاب شود که در حداکثر مصرف نیز فشار مورد نیاز مشعل حفظ شود.

فشار گاز تنها در حالت خاموش بودن مشعل نباید ملاک قرار گیرد؛ بلکه فشار دینامیک در زمان کار مشعل با حداکثر ظرفیت اهمیت بیشتری دارد.

انتخاب سایز خط گاز

اگرچه اتصال خود مشعل DN50 است، الزاماً نمی‌توان تمام مسیر گاز پروژه را 2 اینچ در نظر گرفت. برای انتخاب قطر مناسب لوله باید مواردی مانند طول مسیر، فشار ورودی، حداکثر مصرف گاز، تعداد زانوها، افت فشار فیلتر و رگولاتور و ظرفیت عبوری سایر تجهیزات خط گاز بررسی شود. در پروژه‌هایی با مسیر طولانی یا فشار ورودی پایین ممکن است لازم باشد خط اصلی با قطری بزرگ‌تر اجرا شده و تنها در نزدیکی مشعل به DN50 کاهش پیدا کند.

کنترل فشار هوا و گاز

IG2800 از پرشر سوئیچ هوا و پرشر سوئیچ گاز برای کنترل شرایط ایمنی استفاده می‌کند. پرشر سوئیچ هوا پس از راه‌اندازی فن، وجود فشار مناسب هوای احتراق را تأیید می‌کند. تا زمانی که فشار هوا در محدوده مناسب قرار نگیرد، سیستم اجازه ورود گاز را صادر نمی‌کند. پرشر سوئیچ گاز نیز وضعیت فشار خط ورودی را کنترل کرده و در صورت کاهش فشار به محدوده نامناسب، از ادامه عملکرد مشعل جلوگیری می‌کند. وجود این تجهیزات در مشعل‌های صنعتی ظرفیت بالا نقش مهمی در جلوگیری از تشکیل شعله ناپایدار یا احتراق در شرایط نامناسب دارد.

انتخاب IG2800 برای دیگ

دامنه ظرفیت IG2800 از 660,000 تا 2,400,000 کیلوکالری بر ساعت است، اما انتخاب مشعل صرفاً بر اساس مقایسه این عدد با ظرفیت نامی دیگ انجام نمی‌شود. فن مشعل باید علاوه بر تأمین هوای مورد نیاز احتراق، قادر باشد بر فشار داخل محفظه احتراق نیز غلبه کند. بنابراین در پروژه‌های صنعتی بررسی منحنی عملکرد مشعل و مشخصات دیگ اهمیت زیادی دارد. IG2800 معمولاً برای پروژه‌هایی انتخاب می‌شود که ظرفیت مورد نیاز از محدوده IG2100 فراتر رفته اما همچنان عملکرد دو مرحله‌ای برای کنترل سیستم کافی است. برای ظرفیت‌های بالاتر یا پروژه‌هایی که به کنترل پیوسته‌تر ظرفیت نیاز دارند، مدل‌های بزرگ‌تر و مدولار سری IG گزینه مناسب‌تری خواهند بود.

نکات مهم راه‌اندازی

IG2800 به دلیل ظرفیت بالا باید توسط تکنسین آشنا با مشعل‌های صنعتی راه‌اندازی و تنظیم شود.

در زمان تنظیم اولیه، فشار گاز، عملکرد فن، موقعیت سرووموتور، تنظیم شیر تدریجی و کیفیت شعله در هر دو مرحله باید بررسی شود.

تنظیم مرحله اول و دوم بهتر است با استفاده از آنالایزر احتراق انجام شود تا مقدار اکسیژن، CO₂ و CO در دود کنترل شده و نسبت هوا و سوخت در محدوده مناسب قرار گیرد.

پس از تنظیم نیز عملکرد تجهیزات ایمنی مانند پرشر سوئیچ هوا، پرشر سوئیچ گاز و سیستم تشخیص شعله باید آزمایش شود.

ویژگی های مشعل گازی ایران رادیاتور مدل IG 2800

• مشعل گازی صنعتی ظرفیت بالا
• عملکرد دو مرحله‌ای
• ظرفیت 660,000 تا 2,400,000 کیلوکالری بر ساعت
• مصرف گاز 81 تا 293 Nm³/h
• فشار گاز 60 تا 200 میلی‌بار
• الکتروموتور سه‌فاز 7.5 کیلووات
• سرووموتور LKS 310
• رله کنترل TMG 740
• شیر برقی سریع‌بازشو و شیر تدریجی دو مرحله‌ای
• مجهز به پرشر سوئیچ هوا و گاز
• اتصال خط گاز DN50
• مناسب موتورخانه‌ها، دیگ‌ها و تجهیزات حرارتی صنعتی بزرگ
