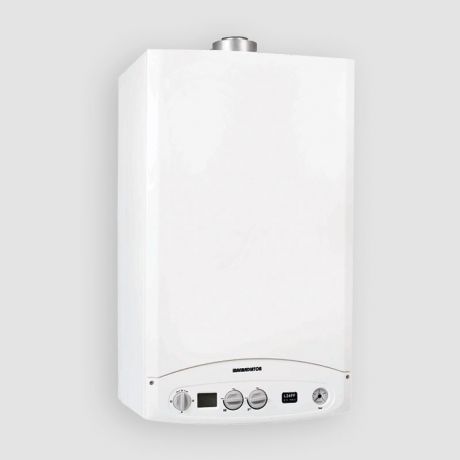

پکیج دیواری ایران رادیاتور 24000 مدل L24FF

نقد و بررسی تخصصی پکیج دیواری ایران رادیاتور L24FF ظرفیت 24000

پکیج شوفاژ دیواری ایران رادیاتور مدل L24FF یکی از مدل‌های 24 کیلوواتی سری L است که برای تأمین هم‌زمان گرمایش ساختمان و آب گرم مصرفی طراحی شده است. این مدل از نوع دو مبدل و فن‌دار بوده و یکی از مهم‌ترین ویژگی‌های آن، استفاده از سیستم کنترل و نمایشگر دیجیتال است که امکان مشاهده وضعیت عملکرد دستگاه و کدهای خطا را فراهم می‌کند.

L24FF با حداکثر ظرفیت حرارتی خروجی 24 کیلووات و راندمان حرارتی حدود 93 درصد در رده پکیج‌های 24000 ایران رادیاتور قرار می‌گیرد. حداکثر دبی آب گرم مصرفی آن در اختلاف دمای 30 درجه سانتی‌گراد نیز 11.4 لیتر در دقیقه است.

ظرفیت 24 کیلووات برای بسیاری از واحدهای مسکونی قابل استفاده است، اما انتخاب نهایی پکیج نباید تنها بر اساس متراژ انجام شود. شهر محل نصب و شرایط آب‌وهوایی، کیفیت عایق‌بندی ساختمان، ارتفاع سقف، تعداد دیوارهای خارجی، تعداد و ظرفیت رادیاتورها و میزان مصرف آب گرم همگی در تعیین ظرفیت مورد نیاز تأثیر دارند.

نمایشگر دیجیتال و سیستم عیب‌یابی L24FF

یکی از ویژگی‌های شاخص L24FF در مقایسه با سری M، نمایشگر دیجیتال آن است. نمایشگر در قسمت جلوی دستگاه قرار گرفته و اطلاعات مربوط به وضعیت عملکرد پکیج را در اختیار مصرف‌کننده قرار می‌دهد. در صورت بروز برخی اختلالات نیز کد مربوط به خطا روی نمایشگر ظاهر می‌شود و به تشخیص سریع‌تر مشکل کمک می‌کند.

وجود نمایشگر دیجیتال باعث می‌شود کنترل وضعیت دستگاه برای مصرف‌کننده ساده‌تر باشد. البته نمایش کد خطا الزاماً به معنی امکان تعمیر دستگاه توسط کاربر نیست؛ کد خطا بیشتر برای مشخص شدن بخش مربوط به مشکل و تسهیل فرآیند عیب‌یابی توسط سرویس‌کار کاربرد دارد.

روی پنل دستگاه همچنین کنترل‌های مربوط به تنظیم دمای آب گرم مصرفی و دمای مدار شوفاژ قرار گرفته‌اند و کلید انتخاب وضعیت دستگاه امکان استفاده در حالت‌های تابستان، زمستان، خاموش و Reset را فراهم می‌کند. این حالت‌ها در راهنمای رسمی L24FF نیز مشخص شده‌اند.

در حالت زمستانی، دستگاه علاوه بر تأمین آب گرم مصرفی، مدار رادیاتورها را نیز گرم می‌کند. در فصل گرم می‌توان دستگاه را در وضعیت تابستانی قرار داد تا تنها هنگام نیاز به آب گرم مصرفی فعال شود.

ساختار دو مبدل و تأمین آب گرم مصرفی

پکیج L24FF دارای دو مبدل حرارتی است. مبدل اصلی در فرآیند تولید حرارت دستگاه نقش دارد و برای تأمین آب گرم مصرفی نیز از مبدل حرارتی صفحه‌ای ثانویه استفاده می‌شود. وجود مبدل صفحه‌ای آب گرم مصرفی به‌طور مشخص در راهنمای فنی دستگاه ذکر شده است.

هنگامی که ساختمان به گرمایش نیاز دارد، آب مدار بسته توسط دستگاه گرم شده و به کمک پمپ سیرکولاسیون در مدار رادیاتورها به گردش درمی‌آید.

هنگام باز شدن شیر آب گرم، دستگاه درخواست آب گرم مصرفی را تشخیص می‌دهد و شیر سه‌راهه موتوری مسیر گردش آب را برای تأمین آب گرم مصرفی مدیریت می‌کند. آب مدار اولیه انرژی خود را از طریق مبدل صفحه‌ای به آب مصرفی منتقل می‌کند؛ بنابراین آب موجود در مدار بسته رادیاتورها با آب مصرفی ساختمان مخلوط نمی‌شود. وجود شیر سه‌راهه موتوری و مبدل صفحه‌ای در ساختار رسمی L24FF قابل مشاهده است.

حداکثر دبی آب گرم مصرفی L24FF در اختلاف دمای 30 درجه سانتی‌گراد 11.4 لیتر در دقیقه است. حداکثر دمای آب گرم مصرفی نیز 60 درجه سانتی‌گراد است.

این اعداد هنگام انتخاب پکیج اهمیت زیادی دارند؛ زیرا علاوه بر ظرفیت مورد نیاز برای رادیاتورها، میزان مصرف آب گرم خانواده نیز باید در نظر گرفته شود.

تأمین گرمایش ساختمان با L24FF

در مدار گرمایش، پمپ سیرکولاسیون داخلی وظیفه گردش آب گرم بین پکیج و رادیاتورها را بر عهده دارد. هد استاتیک پمپ L24FF 5 متر ستون آب است.

آب پس از گرم شدن وارد مدار رفت شوفاژ شده، انرژی حرارتی خود را از طریق رادیاتورها به محیط منتقل می‌کند و سپس از طریق مسیر برگشت مجدداً وارد دستگاه می‌شود.

حداکثر دمای آب مدار گرمایش 85 درجه سانتی‌گراد و حداکثر فشار کاری این مدار 3 بار است.

در انتخاب پکیج باید توجه داشت که ظرفیت حرارتی و هد پمپ دو موضوع متفاوت هستند. ظرفیت دستگاه مقدار انرژی قابل تولید را مشخص می‌کند، در حالی که پمپ باید بتواند بر افت فشار شبکه لوله‌کشی، شیرها، اتصالات و رادیاتورها غلبه کند. بنابراین در مدارهای بزرگ یا پیچیده، شرایط هیدرولیکی سیستم نیز باید مورد بررسی قرار گیرد.

سیستم فن‌دار و محفظه احتراق بسته

حروف FF در L24FF نشان‌دهنده فن‌دار بودن دستگاه هستند. این مدل دارای فن مکنده و پرشر سوئیچ هوا است. راهنمای رسمی دستگاه نیز فن، هود و پرشر سوئیچ هوا را در اجزای L24FF نشان می‌دهد.

فن وظیفه ایجاد شرایط مناسب برای ورود هوا و تخلیه محصولات حاصل از احتراق را بر عهده دارد و پرشر سوئیچ هوا نیز عملکرد این بخش را کنترل می‌کند.

L24FF قابلیت استفاده از دودکش دوجداره 60/100 میلی‌متری را دارد. در این نوع دودکش، مسیر ورود هوای مورد نیاز احتراق و خروج محصولات احتراق از یکدیگر جدا هستند.

اجرای صحیح دودکش در پکیج‌های فن‌دار اهمیت زیادی دارد. طول مسیر دودکش، تعداد زانوها و محل خروج آن باید مطابق الزامات نصب دستگاه باشد تا سیستم احتراق و تخلیه محصولات آن به شکل صحیح عمل کند.

سیستم‌های ایمنی و حفاظتی L24FF

پکیج ایران رادیاتور L24FF به مجموعه‌ای از تجهیزات کنترلی و حفاظتی مجهز شده است.

پرشر سوئیچ فشار آب مدار شوفاژ یکی از این تجهیزات است که وضعیت فشار آب مدار گرمایش را کنترل می‌کند. پرشر سوئیچ هوا نیز بر عملکرد بخش مربوط به فن و تخلیه محصولات احتراق نظارت دارد.

دستگاه همچنین دارای سیستم قطع ایمنی در صورت افزایش بیش از حد دما است. شیر اطمینان مدار شوفاژ و شیر اتوماتیک هواگیری نیز از دیگر تجهیزات موجود در ساختار دستگاه هستند.

سیستم ضد یخ‌زدگی نیز برای محافظت از دستگاه در شرایط کاهش دما در نظر گرفته شده است. برای عملکرد صحیح این قابلیت باید شرایط مورد نیاز دستگاه، از جمله اتصال برق و گاز، برقرار باشد.

وجود این تجهیزات باعث می‌شود بخش‌های اصلی دستگاه به‌طور مداوم تحت کنترل باشند و در صورت خارج شدن برخی پارامترها از محدوده مجاز، سیستم حفاظتی مربوطه وارد عمل شود.

ابعاد و طراحی پکیج L24FF

ابعاد L24FF برابر 763 میلی‌متر ارتفاع، 450 میلی‌متر عرض و 350 میلی‌متر عمق است. بنابراین هنگام در نظر گرفتن محل نصب، علاوه بر ابعاد خود دستگاه باید فضای کافی برای اتصالات، دودکش و دسترسی سرویس‌کار نیز پیش‌بینی شود.

توان الکتریکی مصرفی دستگاه 137 وات است. برق برای عملکرد فن، پمپ سیرکولاسیون، شیر سه‌راهه موتوری، برد الکترونیکی و سایر تجهیزات کنترلی مورد استفاده قرار می‌گیرد؛ انرژی اصلی مورد نیاز برای تولید حرارت دستگاه از طریق گاز تأمین می‌شود.

تفاوت L24FF با M24FF و A24FF

L24FF، M24FF و A24FF از مدل‌های اصلی 24 کیلوواتی ایران رادیاتور هستند و هر سه برای تأمین گرمایش و آب گرم مصرفی ساختمان طراحی شده‌اند. تفاوت مهم میان این خانواده‌ها بیشتر در سیستم کنترل و برخی امکانات دستگاه دیده می‌شود.

M24FF از پنل کنترل آنالوگ استفاده می‌کند و وضعیت خطاهای دستگاه از طریق چراغ‌های روی پنل قابل تشخیص است.

L24FF به نمایشگر دیجیتال مجهز شده است و امکان مشاهده وضعیت عملکرد و کدهای خطا روی نمایشگر را فراهم می‌کند. همین ویژگی یکی از مهم‌ترین تفاوت‌های سری L با M محسوب می‌شود.

A24FF نیز دارای پنل هوشمند دیجیتال است و علاوه بر آن از سیستم Comfort برای بهبود شرایط دسترسی به آب گرم مصرفی بهره می‌برد.

بنابراین انتخاب میان این سه مدل تنها به ظرفیت حرارتی محدود نمی‌شود و نوع کنترل، امکانات مورد انتظار، شرایط نصب و بودجه نیز می‌توانند در تصمیم‌گیری مؤثر باشند.

در مجموع، پکیج شوفاژ دیواری ایران رادیاتور L24FF با ساختار دو مبدل، سیستم فن‌دار، نمایشگر دیجیتال، سیستم عیب‌یابی با کد خطا، مبدل صفحه‌ای آب گرم مصرفی، شیر سه‌راهه موتوری و تجهیزات حفاظتی متعدد، یکی از گزینه‌های 24 کیلوواتی ایران رادیاتور برای تأمین مستقل گرمایش و آب گرم مصرفی واحدهای مسکونی است.

ویژگی های پکیج دیواری ایران رادیاتور L24FF ظرفیت 24000

• قابلیت تامین گرمایش و آبگرم مصرفی برای ساختمان های تا 120 متر مربع
• دارای دو مبدل حرارتی برای تأمین گرمایش و آب گرم مصرفی
• مجهز به مبدل حرارتی صفحه‌ای ثانویه
• دارای نمایشگر دیجیتال
• مجهز به سیستم عیب‌یابی و نمایش کد خطا
• دارای شیر سه‌راهه موتوری
• مجهز به پمپ سیرکولاسیون داخلی
• دارای محفظه احتراق بسته و سیستم فن‌دار
• قابلیت استفاده از دودکش دوجداره
• مجهز به پرشر سوئیچ هوا
• دارای سیستم کنترل فشار آب مدار گرمایش
• مجهز به سیستم ضد یخ‌زدگی
• دارای شیر اطمینان مدار گرمایش
• مجهز به هواگیری اتوماتیک
• دارای سیستم حفاظت در برابر افزایش بیش از حد دما
• قابلیت تنظیم مستقل دمای آب گرم مصرفی و مدار گرمایش
• دارای حالت‌های عملکرد تابستانی و زمستانی
• قابلیت Reset دستگاه از طریق پنل کنترل
• مناسب برای تأمین هم‌زمان گرمایش ساختمان و آب گرم مصرفی

جدول کد خطاهای پکیج ایران رادیاتور سری L

نمایش کدهای خطا روی پنل دیجیتال پکیج ایران رادیاتور L24FF به تشخیص سریع‌تر وضعیت دستگاه کمک می‌کند. برخی خطاها مانند افت فشار مدار ممکن است با بررسی شرایط اولیه دستگاه قابل تشخیص باشند، اما خطاهای مربوط به برد، فن، پرشر سوئیچ، سنسورها و سیستم احتراق باید توسط سرویس‌کار متخصص بررسی شوند.
