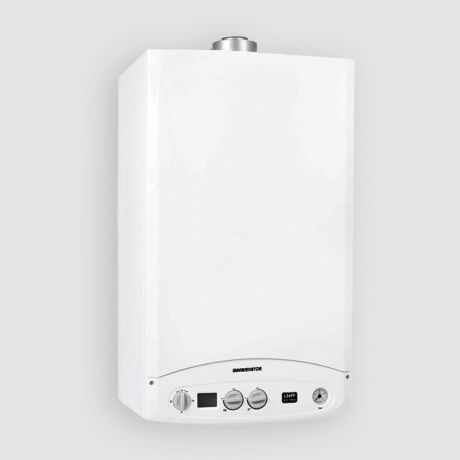

پکیج دیواری ایران رادیاتور 36000 مدل L36FF

نقد و بررسی تخصصی پکیج دیواری ایران رادیاتور L36FF ظرفیت 36000

پکیج شوفاژ دیواری ایران رادیاتور L36FF یکی از مدل‌های پرظرفیت سری L است که برای تأمین هم‌زمان گرمایش ساختمان و آب گرم مصرفی طراحی شده است. این دستگاه با حداکثر ظرفیت حرارتی خروجی 36 کیلووات، ساختار دو مبدل، سیستم فن‌دار و کنترل کاملاً دیجیتال، برای ساختمان‌هایی که نسبت به مدل‌های 24 و 28 کیلوواتی به توان گرمایشی یا آب گرم بیشتری نیاز دارند، قابل استفاده است.

ظرفیت حرارتی ورودی L36FF در محدوده 15.5 تا 38 کیلووات و ظرفیت حرارتی خروجی آن 13.5 تا 36 کیلووات است. راندمان دستگاه نیز 92.9 درصد اعلام شده است.

البته انتخاب این مدل صرفاً بر اساس متراژ ساختمان توصیه نمی‌شود. بار حرارتی واقعی ساختمان، شرایط آب‌وهوایی، کیفیت عایق‌بندی، تعداد و ظرفیت رادیاتورها، وضعیت لوله‌کشی و به‌خصوص میزان آب گرم مصرفی باید در انتخاب بین L24FF، L28FF و L36FF مورد توجه قرار گیرند.

ظرفیت بالاتر L36FF برای گرمایش و آب گرم مصرفی

یکی از مهم‌ترین تفاوت‌های L36FF با سایر مدل‌های سری L، ظرفیت بالاتر آن است. حداکثر ظرفیت حرارتی خروجی این مدل 36 کیلووات است و دمای مدار گرمایش آن در محدوده 35 تا 85 درجه سانتی‌گراد قرار دارد. حداکثر فشار کاری مدار شوفاژ نیز 3 بار است.

این ظرفیت بالاتر می‌تواند در ساختمان‌هایی که بار حرارتی بیشتری دارند مورد استفاده قرار گیرد، اما موضوع مهم دیگر، توان دستگاه در بخش آب گرم مصرفی است.

حداکثر دبی آب گرم L36FF با اختلاف دمای 30 درجه سانتی‌گراد به 17 لیتر در دقیقه می‌رسد. این مقدار در L28FF برابر 13.4 لیتر در دقیقه است؛ بنابراین L36FF توان بیشتری برای پاسخ‌گویی به مصرف آب گرم دارد.

این تفاوت به‌خصوص در واحدهایی که مصرف آب گرم بیشتری دارند اهمیت پیدا می‌کند. با این حال، حتی در L36FF نیز دبی واقعی آب گرم به دمای آب ورودی، دمای تنظیم‌شده، فشار آب و میزان مصرف هم‌زمان بستگی دارد.

حداکثر دمای آب گرم مصرفی دستگاه 60 درجه سانتی‌گراد، حداقل فشار آب ورودی 0.5 بار و حداکثر فشار مجاز مدار آب مصرفی 10 بار است. حداقل دبی لازم آب گرم مصرفی نیز 2.5 لیتر در دقیقه است.

ساختار دو مبدل پکیج L36FF

پکیج ایران رادیاتور L36FF از ساختار دو مبدل حرارتی استفاده می‌کند. در این سیستم، مبدل اصلی وظیفه انتقال حرارت تولیدشده توسط مشعل به مدار اولیه را بر عهده دارد و برای تولید آب گرم مصرفی نیز از مبدل صفحه‌ای ثانویه استفاده می‌شود. ساختار مبدل صفحه‌ای و شیر سه‌راهه موتوری در راهنمای رسمی سری L مشخص شده است.

در زمان نیاز ساختمان به گرمایش، آب گرم مدار بسته توسط پمپ سیرکولاسیون به سمت رادیاتورها هدایت می‌شود و پس از انتقال انرژی حرارتی به محیط، دوباره به پکیج بازمی‌گردد.

هنگامی که یکی از شیرهای آب گرم باز شود، دستگاه درخواست آب گرم مصرفی را تشخیص می‌دهد. در این حالت، شیر سه‌راهه موتوری مسیر گردش آب مدار اولیه را به سمت مبدل صفحه‌ای هدایت می‌کند تا انرژی حرارتی به آب مصرفی منتقل شود.

در نتیجه آب موجود در مدار بسته رادیاتورها و آب بهداشتی مصرفی ساختمان با یکدیگر مخلوط نمی‌شوند و تنها انتقال حرارت بین دو مدار صورت می‌گیرد.

نمایشگر دیجیتال و سیستم عیب‌یابی سری L

یکی از ویژگی‌های مهم L36FF، سیستم کنترل کاملاً دیجیتال آن است. وضعیت عملکرد دستگاه از طریق نمایشگر پنل قابل مشاهده است و در صورت بروز برخی اختلالات، دستگاه کد خطای مربوطه را نمایش می‌دهد. ایران رادیاتور نیز سیستم کنترل کاملاً دیجیتال را به‌عنوان یکی از ویژگی‌های اصلی این مدل معرفی می‌کند.

وجود نمایشگر دیجیتال علاوه بر دسترسی ساده‌تر به وضعیت دستگاه، فرآیند عیب‌یابی را نیز تسهیل می‌کند. برای مثال خطاهای مربوط به سنسورهای دما، فشار آب، فن، پرشر سوئیچ هوا یا برخی اشکالات کنترلی از طریق کدهای مربوط به سری L قابل شناسایی هستند.

تنظیم دمای آب گرم مصرفی و مدار شوفاژ نیز از طریق پنل دستگاه انجام می‌شود و امکان انتخاب حالت تابستانی یا زمستانی وجود دارد. در فصل تابستان می‌توان مدار گرمایش را غیرفعال کرد و دستگاه را تنها برای تولید آب گرم مصرفی مورد استفاده قرار داد.

پمپ سیرکولاسیون و مدار گرمایش

L36FF دارای پمپ سیرکولاسیون داخلی با هد استاتیک 6 متر ستون آب است. وظیفه این پمپ، گردش آب گرم در شبکه لوله‌کشی و تجهیزات گرمایشی ساختمان است.

در انتخاب پکیج باید بین ظرفیت حرارتی دستگاه و توانایی پمپ برای گردش آب تفاوت قائل شد. ظرفیت 36 کیلوواتی نشان‌دهنده توان حرارتی پکیج است، در حالی که عملکرد پمپ به افت فشار مدار وابسته است.

طول لوله‌کشی، قطر لوله‌ها، تعداد زانوها و اتصالات، شیرهای کنترلی و تعداد رادیاتورها بر افت فشار مدار تأثیر دارند. بنابراین در سیستم‌های گرمایشی گسترده، صرفاً ظرفیت بالاتر L36FF تضمین نمی‌کند که پمپ داخلی برای هر نوع شبکه لوله‌کشی مناسب باشد و شرایط هیدرولیکی مدار نیز باید بررسی شود.

منبع انبساط 12 لیتری L36FF

یکی دیگر از تفاوت‌های مهم L36FF با مدل‌های کوچک‌تر سری L، منبع انبساط بزرگ‌تر آن است.

این مدل به منبع انبساط 12 لیتری مجهز شده است، در حالی که ظرفیت منبع انبساط L28FF برابر 7 لیتر است. فشار اولیه منبع انبساط L36FF نیز 0.8 ± 0.1 بار است.

منبع انبساط در مدار بسته گرمایش وظیفه جبران افزایش حجم آب در اثر بالا رفتن دما را بر عهده دارد. بدون وجود فضای انبساط مناسب، افزایش دمای آب می‌تواند باعث بالا رفتن فشار مدار شود.

در کنار منبع انبساط، شیر اطمینان مدار گرمایش نیز برای حفاظت در برابر افزایش بیش از حد فشار در نظر گرفته شده و فشار تخلیه آن 3 بار است.

سیستم فن‌دار و محفظه احتراق بسته

L36FF یک پکیج فن‌دار است و برای مدیریت هوای مورد نیاز احتراق و تخلیه محصولات حاصل از احتراق از فن استفاده می‌کند.

دستگاه به پرشر سوئیچ هوا مجهز شده است. این قطعه وضعیت عملکرد سیستم فن و تخلیه محصولات احتراق را کنترل می‌کند و یکی از سیستم‌های حفاظتی دستگاه در برابر ایجاد اختلال یا انسداد در مسیر دودکش محسوب می‌شود. خود ایران رادیاتور نیز این قابلیت را در ویژگی‌های L36FF ذکر کرده است.

قطر دودکش L36FF برابر 60/100 میلی‌متر است و میزان هوای تازه مورد نیاز برای احتراق دستگاه 86 مترمکعب در ساعت اعلام شده است.

اجرای صحیح دودکش در پکیج‌های فن‌دار اهمیت زیادی دارد و مسیر، طول، تعداد زانوها و محل خروج دودکش باید مطابق الزامات نصب دستگاه انتخاب شوند.

سیستم‌های ایمنی و حفاظتی L36FF

ایران رادیاتور برای L36FF مجموعه‌ای از تجهیزات حفاظتی را در نظر گرفته است. سیستم محافظت در مقابل کمبود آب از عملکرد دستگاه در شرایط نامناسب فشار مدار جلوگیری می‌کند و سیستم ضد یخ‌زدگی نیز برای محافظت از دستگاه در شرایط کاهش دما مورد استفاده قرار می‌گیرد.

پرشر سوئیچ هوا نیز شرایط مربوط به فن و مسیر دودکش را کنترل می‌کند. علاوه بر این، شیر اطمینان، سنسورهای کنترل دما و تجهیزات کنترلی دستگاه در حفظ شرایط ایمن عملکرد پکیج نقش دارند.

سیستم عیب‌یابی دیجیتال سری L نیز در صورت تشخیص برخی شرایط غیرعادی، کد مربوط به خطا را روی نمایشگر نشان می‌دهد تا تشخیص بخش مرتبط با مشکل ساده‌تر شود.

تفاوت L36FF با L28FF و L24FF

L24FF، L28FF و L36FF همگی از خانواده دیجیتال سری L هستند و از نظر ساختار کلی شباهت زیادی دارند. تفاوت مهم آنها در ظرفیت حرارتی، توان تولید آب گرم و برخی اجزای متناسب با ظرفیت دستگاه است.

L36FF با حداکثر ظرفیت خروجی 36 کیلووات، دبی آب گرم 17 لیتر در دقیقه و منبع انبساط 12 لیتری، بالاترین ظرفیت را در میان این سه مدل دارد. L28FF حداکثر ظرفیت خروجی 28 کیلووات و دبی آب گرم 13.4 لیتر در دقیقه دارد.

بنابراین انتخاب L36FF صرفاً به دلیل ظرفیت بالاتر توصیه نمی‌شود. اگر بار حرارتی و مصرف آب گرم ساختمان توسط مدل کوچک‌تر تأمین شود، استفاده از ظرفیت بیشتر ضرورت ندارد. L36FF بیشتر زمانی مطرح می‌شود که محاسبات گرمایشی یا میزان مصرف آب گرم، نیاز به ظرفیت بالاتری را نشان دهند.

در مجموع، پکیج شوفاژ دیواری ایران رادیاتور L36FF با ظرفیت بالای گرمایشی، توان مناسب در تولید آب گرم مصرفی، سیستم کنترل کاملاً دیجیتال، دو مبدل حرارتی، منبع انبساط بزرگ‌تر و مجموعه تجهیزات ایمنی سری L، برای ساختمان‌هایی طراحی شده است که نیاز گرمایشی و آب گرم بیشتری نسبت به مدل‌های L24FF و L28FF دارند. ایران رادیاتور همچنین کارکرد آرام، تأمین آب گرم فراوان و دائمی و سهولت نصب و سرویس را از ویژگی‌های این مدل معرفی می‌کند.

ویژگی های پکیج دیواری ایران رادیاتور L36FF ظرفیت 36000

• قابلیت تامین گرمایش و آبگرم مصرفی برای ساختمان های تا 240 متر مربع
• دارای دو مبدل حرارتی برای تأمین گرمایش و آب گرم مصرفی
• مجهز به مبدل حرارتی صفحه‌ای ثانویه
• دارای سیستم کنترل کاملاً دیجیتال
• مجهز به نمایشگر دیجیتال و سیستم عیب‌یابی با کد خطا
• دارای شیر سه‌راهه موتوری
• مجهز به پمپ سیرکولاسیون داخلی
• دارای محفظه احتراق بسته و سیستم فن‌دار
• قابلیت استفاده از دودکش دوجداره
• مجهز به پرشر سوئیچ هوا برای حفاظت در برابر انسداد دودکش
• دارای سیستم محافظت در مقابل کمبود آب
• مجهز به سیستم ضد یخ‌زدگی
• دارای شیر اطمینان مدار گرمایش
• مجهز به سیستم هواگیری اتوماتیک
• دارای سیستم حفاظت در برابر افزایش بیش از حد دما
• قابلیت تنظیم مستقل دمای گرمایش و آب گرم مصرفی
• دارای حالت‌های عملکرد تابستانی و زمستانی
• مجهز به سیستم عیب‌یابی الکترونیکی
• برخورداری از کارکرد آرام و کم‌صدا
• قابلیت تأمین آب گرم مصرفی به‌صورت لحظه‌ای و دائمی

جدول کد خطاهای پکیج ایران رادیاتور سری L

نمایش کدهای خطا روی پنل دیجیتال پکیج ایران رادیاتور L28FF به تشخیص سریع‌تر وضعیت دستگاه کمک می‌کند. برخی خطاها مانند افت فشار مدار ممکن است با بررسی شرایط اولیه دستگاه قابل تشخیص باشند، اما خطاهای مربوط به برد، فن، پرشر سوئیچ، سنسورها و سیستم احتراق باید توسط سرویس‌کار متخصص بررسی شوند.
