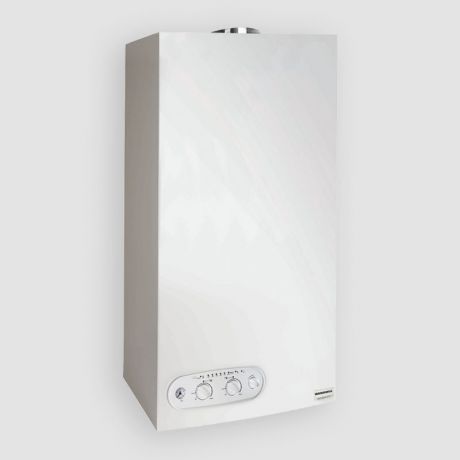

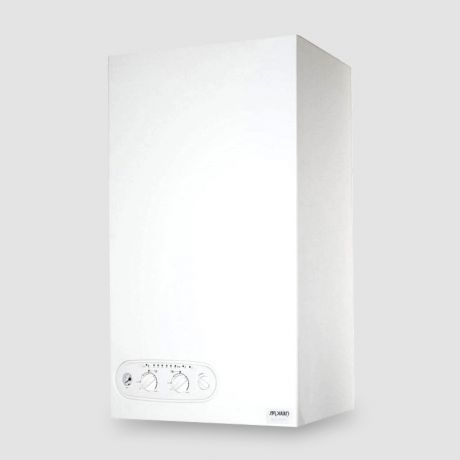

پکیج دیواری ایران رادیاتور 24000 مدل M24FF

نقد و بررسی تخصصی پکیج دیواری ایران رادیاتور M24FF ظرفیت 24000

پکیج شوفاژ دیواری ایران رادیاتور مدل M24FF یکی از مدل‌های 24 کیلوواتی این شرکت برای تأمین هم‌زمان گرمایش محیط و آب گرم مصرفی ساختمان است. این دستگاه با ساختار دو مبدل، سیستم فن‌دار، راندمان حرارتی بالا و کنترل آنالوگ طراحی شده و برای استفاده در واحدهای مسکونی با بار حرارتی متناسب با ظرفیت دستگاه گزینه مناسبی محسوب می‌شود.

حداکثر ظرفیت حرارتی خروجی M24FF برابر 24 کیلووات است و راندمان حرارتی آن حدود 93 درصد است. این ظرفیت برای تأمین آب گرم مدار رادیاتورها و همچنین تولید آب گرم مصرفی مورد استفاده قرار می‌گیرد.

یکی از ویژگی‌های مهم M24FF، ساختار ساده و کاربردی پنل کنترل آن است. تنظیم دمای آب گرم مصرفی و مدار گرمایش از طریق کنترل‌های روی دستگاه انجام می‌شود و وضعیت عملکرد یا خطاهای دستگاه نیز از طریق چراغ‌های تعبیه‌شده روی پنل قابل تشخیص است. در واقع M24FF فاقد نمایشگر دیجیتال سری L است، اما سیستم کنترل و عیب‌یابی دستگاه همچنان امکان تشخیص وضعیت‌های مختلف عملکرد را فراهم می‌کند.

در انتخاب پکیج M24FF بهتر است ظرفیت دستگاه تنها بر اساس متراژ ساختمان تعیین نشود. شرایط آب‌وهوایی، کیفیت عایق‌بندی، ارتفاع سقف، تعداد دیوارهای خارجی، نوع پنجره‌ها، تعداد و ظرفیت رادیاتورها و همچنین میزان مصرف آب گرم در انتخاب ظرفیت مناسب تأثیر دارند.

ساختار دو مبدل در پکیج M24FF

پکیج ایران رادیاتور M24FF از نوع دو مبدل است. در این ساختار، مبدل اصلی در فرآیند گرمایش مدار شوفاژ نقش دارد و برای تأمین آب گرم مصرفی نیز از مبدل حرارتی صفحه‌ای ثانویه استفاده می‌شود.

هنگامی که ساختمان به گرمایش نیاز دارد، آب مدار بسته توسط پکیج گرم شده و به کمک پمپ سیرکولاسیون در رادیاتورها و شبکه لوله‌کشی به گردش درمی‌آید. آب پس از انتقال حرارت به محیط دوباره به دستگاه بازمی‌گردد و چرخه گرمایش ادامه پیدا می‌کند.

هنگام باز شدن شیر آب گرم نیز دستگاه نیاز به آب گرم مصرفی را تشخیص داده و انرژی مورد نیاز برای گرم کردن آب مصرفی تأمین می‌شود. وجود مبدل ثانویه باعث می‌شود مسیر آب مصرفی از مدار بسته رادیاتورها جدا باشد.

این ساختار دو مبدله یکی از ویژگی‌های مهم M24FF برای استفاده به‌عنوان یک سیستم مستقل تأمین گرمایش و آب گرم مصرفی در واحدهای مسکونی است.

تأمین گرمایش ساختمان با M24FF

حداکثر ظرفیت حرارتی خروجی M24FF برابر 24 کیلووات است. دمای آب مدار گرمایش را می‌توان تا حداکثر 85 درجه سانتی‌گراد تنظیم کرد و حداکثر فشار مجاز مدار شوفاژ نیز 3 بار است.

گردش آب مدار گرمایش توسط پمپ سیرکولاسیون داخلی دستگاه انجام می‌شود. هد استاتیک پمپ M24FF برابر 5 متر ستون آب است. این پمپ وظیفه دارد آب گرم تولیدشده را در مدار لوله‌کشی و رادیاتورها به گردش درآورد.

البته هد پمپ نباید به‌تنهایی برای تعیین مناسب بودن دستگاه برای یک ساختمان مورد استفاده قرار گیرد. طول و قطر لوله‌ها، تعداد اتصالات، شیرها و رادیاتورها همگی بر افت فشار مدار تأثیر دارند و در سیستم‌های بزرگ‌تر باید شرایط هیدرولیکی مدار نیز بررسی شود.

سایز اتصالات رفت و برگشت مدار شوفاژ M24FF برابر 3/4 اینچ است.

دبی آب گرم مصرفی پکیج M24FF

در کنار گرمایش ساختمان، M24FF وظیفه تأمین آب گرم مورد نیاز حمام، آشپزخانه و سایر مصارف بهداشتی را نیز بر عهده دارد.

حداکثر دبی آب گرم مصرفی این دستگاه در اختلاف دمای 30 درجه سانتی‌گراد برابر 11.4 لیتر در دقیقه است. این عدد یکی از مهم‌ترین مشخصات هنگام بررسی توانایی یک پکیج در تأمین آب گرم مصرفی محسوب می‌شود.

برای مثال اگر آب سرد با دمای 15 درجه سانتی‌گراد وارد دستگاه شود، اختلاف دمای 30 درجه به معنای رساندن دمای آب به حدود 45 درجه سانتی‌گراد در دبی مورد نظر است. با افزایش دمای درخواستی، مقدار آب گرم قابل تأمین در واحد زمان نیز کاهش پیدا می‌کند.

حداکثر دمای آب گرم مصرفی M24FF برابر 60 درجه سانتی‌گراد است. حداقل فشار آب سرد ورودی حدود 0.5 بار و حداکثر فشار مجاز مدار آب مصرفی 10 بار است.

بنابراین هنگام انتخاب این پکیج علاوه بر بار گرمایشی ساختمان باید به میزان مصرف آب گرم نیز توجه شود. تعداد حمام‌ها، تعداد افراد و احتمال استفاده هم‌زمان از چند شیر آب گرم می‌تواند در انتخاب ظرفیت مناسب تأثیرگذار باشد.

سیستم فن‌دار و محفظه احتراق بسته

عبارت FF در نام M24FF به فن‌دار بودن دستگاه اشاره دارد. این مدل دارای محفظه احتراق بسته بوده و فن دستگاه در فرآیند ورود هوای مورد نیاز احتراق و تخلیه محصولات حاصل از احتراق نقش دارد.

قطر اتصال دودکش این دستگاه 60/100 میلی‌متر است و امکان استفاده از دودکش دوجداره متناسب با شرایط نصب دستگاه وجود دارد. در این ساختار، هوای مورد نیاز احتراق از بیرون تأمین شده و محصولات حاصل از احتراق نیز از مسیر مجزای دودکش به خارج هدایت می‌شوند.

وجود پرشر سوئیچ هوا نیز یکی از تجهیزات ایمنی این بخش است و به کنترل شرایط عملکرد سیستم فن و تخلیه محصولات احتراق کمک می‌کند.

در پکیج‌های فن‌دار، اجرای صحیح دودکش اهمیت زیادی دارد. طول دودکش، تعداد زانوها و محل خروج آن باید مطابق الزامات نصب دستگاه انتخاب شود تا فرآیند احتراق و تخلیه محصولات آن به شکل صحیح انجام گیرد.

سیستم‌های حفاظتی پکیج ایران رادیاتور M24FF

M24FF به مجموعه‌ای از سیستم‌های حفاظتی مجهز است که عملکرد بخش‌های مختلف دستگاه را کنترل می‌کنند.

سیستم محافظت در برابر کمبود آب از کارکرد نامناسب دستگاه در شرایط کاهش فشار آب مدار جلوگیری می‌کند. سیستم ضد یخ‌زدگی نیز برای حفاظت از مدار در برابر کاهش شدید دما در نظر گرفته شده است. عملکرد این سیستم به برقرار بودن شرایط لازم مانند اتصال برق و گاز دستگاه وابسته است.

سیستم هواگیری خودکار، بای‌پس خودکار و کنترل فشار مدار نیز در عملکرد صحیح سیستم گرمایش نقش دارند. علاوه بر این، پرشر سوئیچ هوا وضعیت مربوط به سیستم تخلیه محصولات احتراق را کنترل می‌کند. این تجهیزات در کنار سیستم کنترل شعله و سایر تجهیزات ایمنی، شرایط عملکرد دستگاه را مدیریت می‌کنند.

ابعاد جمع‌وجور و مصرف برق M24FF

پکیج M24FF با ارتفاع 720 میلی‌متر، عرض 400 میلی‌متر و عمق 340 میلی‌متر طراحی شده است. این ابعاد امکان نصب دستگاه روی دیوار و استفاده از آن در بسیاری از فضاهای مسکونی را فراهم می‌کند.

توان الکتریکی مصرفی دستگاه 137 وات است و برق مورد نیاز بخش‌هایی مانند پمپ سیرکولاسیون، فن، برد کنترل و تجهیزات الکتریکی را تأمین می‌کند. انرژی اصلی مورد نیاز برای تولید گرما از طریق احتراق گاز تأمین می‌شود و برق برای عملکرد تجهیزات جانبی و کنترلی دستگاه مورد استفاده قرار می‌گیرد.

اتصالات آب سرد و آب گرم مصرفی 1/2 اینچ و اتصالات مدار گرمایش 3/4 اینچ هستند. ورودی گاز نیز 1/2 اینچ است.

تفاوت M24FF با L24FF و A24FF ایران رادیاتور

M24FF، L24FF و A24FF سه مدل 24 کیلوواتی ایران رادیاتور هستند که هرکدام ویژگی‌های خاص خود را دارند. تفاوت اصلی آنها بیش از آنکه در ظرفیت اسمی گرمایش باشد، در نوع کنترل و امکانات دستگاه دیده می‌شود.

M24FF دارای پنل کنترل آنالوگ است و تنظیمات اصلی دستگاه از طریق ولوم‌های روی پنل انجام می‌شوند. این ساختار کنترل ساده و کاربردی یکی از مشخصه‌های سری M است.

L24FF دارای نمایشگر دیجیتال است و وضعیت دستگاه و کدهای خطا را روی نمایشگر نشان می‌دهد. در راهنمای رسمی سری L نیز نمایشگر دیجیتال و مبدل صفحه‌ای آب گرم مصرفی در ساختار دستگاه دیده می‌شود.

A24FF نیز دارای پنل هوشمند دیجیتال است و علاوه بر آن از سیستم Comfort بهره می‌برد که برای بهبود شرایط دسترسی به آب گرم مصرفی در نظر گرفته شده است.

بنابراین اگر ظرفیت 24 کیلووات برای ساختمان مناسب باشد، انتخاب بین M24FF، L24FF و A24FF را می‌توان بر اساس امکانات کنترلی، شرایط نصب و انتظارات کاربر انجام داد.

در مجموع، پکیج شوفاژ دیواری ایران رادیاتور M24FF با ظرفیت خروجی 24 کیلووات، ساختار دو مبدل، سیستم فن‌دار، دبی آب گرم 11.4 لیتر در دقیقه، پمپ سیرکولاسیون با هد 5 متر و مجموعه تجهیزات حفاظتی، برای تأمین هم‌زمان گرمایش و آب گرم مصرفی ساختمان طراحی شده است. ساختار کنترلی ساده، ابعاد مناسب و تأمین مستقل گرمایش و آب گرم هر واحد از ویژگی‌های مهم این مدل محسوب می‌شوند.

ویژگی های پکیج دیواری ایران رادیاتور مدل M24FF ظرفیت 24000

• قابلیت تامین گرمایش و آبگرم مصرفی برای ساختمان های تا 120 متر مربع
• دارای دو مبدل حرارتی مجزا برای مدار گرمایش و آب گرم مصرفی
• مجهز به مبدل حرارتی صفحه‌ای ثانویه برای تأمین آب گرم مصرفی
• دارای محفظه احتراق بسته و سیستم فن‌دار
• قابلیت استفاده از دودکش دوجداره
• مجهز به پمپ سیرکولاسیون داخلی
• دارای سیستم کنترل آنالوگ ساده و کاربردی
• مجهز به سیستم عیب‌یابی از طریق چراغ‌های LED
• دارای سیستم ضد یخ‌زدگی
• مجهز به سیستم محافظت در برابر کمبود آب مدار گرمایش
• دارای پرشر سوئیچ هوا برای کنترل عملکرد صحیح سیستم تخلیه محصولات احتراق
• مجهز به شیر اطمینان مدار گرمایش
• دارای هواگیری اتوماتیک
• مجهز به سیستم بای‌پس خودکار
• دارای سیستم کنترل و حفاظت در برابر افزایش بیش از حد دما
• قابلیت تنظیم مستقل دمای آب گرم مصرفی و مدار گرمایش
• دارای حالت عملکرد تابستانه و زمستانه
• مناسب برای تأمین هم‌زمان گرمایش ساختمان و آب گرم مصرفی
• برخورداری از شبکه گسترده خدمات و قطعات ایران رادیاتور
