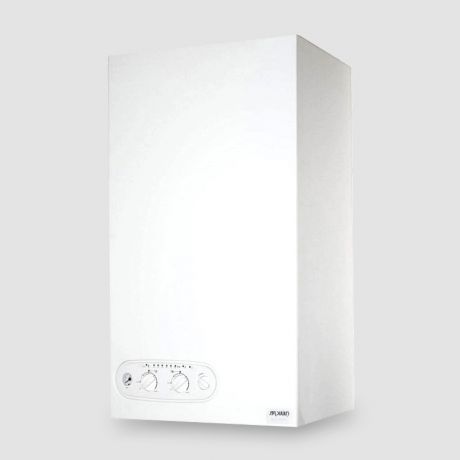

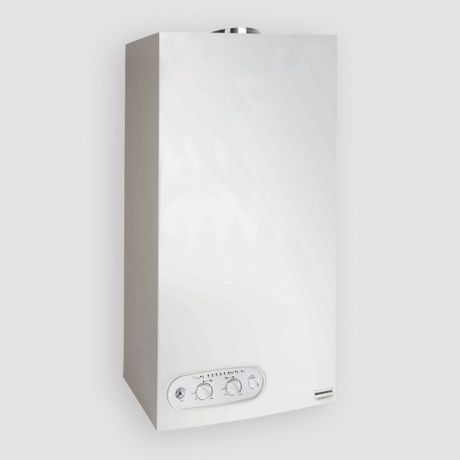

پکیج دیواری ایران رادیاتور 28000 مدل M28FF

نقد و بررسی تخصصی پکیج دیواری ایران رادیاتور مدل M28FF ظرفیت 28000

پکیج شوفاژ دیواری ایران رادیاتور مدل M28FF یکی از مدل‌های 28 کیلوواتی سری M است که برای تأمین هم‌زمان گرمایش محیط و آب گرم مصرفی ساختمان مورد استفاده قرار می‌گیرد. این مدل با ساختار دو مبدل، محفظه احتراق بسته، سیستم فن‌دار و کنترل آنالوگ طراحی شده و در مقایسه با M24FF از ظرفیت گرمایشی و توان بیشتری برای تولید آب گرم مصرفی برخوردار است.

حداکثر ظرفیت حرارتی خروجی M28FF برابر 28 کیلووات و ظرفیت حرارتی ورودی آن 30 کیلووات است. راندمان حرارتی دستگاه نیز 93 درصد است. افزایش ظرفیت نسبت به M24FF باعث شده این مدل علاوه بر پاسخ‌گویی به بار گرمایشی بیشتر، در بخش آب گرم مصرفی نیز دبی بالاتری ارائه دهد.

البته برای انتخاب M28FF نباید صرفاً متراژ ساختمان را ملاک قرار داد. شرایط آب‌وهوایی، موقعیت واحد، کیفیت عایق‌بندی، ارتفاع سقف، تعداد دیوارهای خارجی، تعداد و ظرفیت رادیاتورها و میزان مصرف آب گرم همگی در تعیین ظرفیت مناسب پکیج مؤثر هستند.

ساختار دو مبدل پکیج M28FF

پکیج ایران رادیاتور M28FF از دو مبدل حرارتی بهره می‌برد. در این ساختار، مبدل اصلی در فرآیند گرمایش آب مدار شوفاژ نقش دارد و برای تأمین آب گرم مصرفی نیز از مبدل ثانویه صفحه‌ای استفاده می‌شود. دو مبدله بودن M28FF در مشخصات این مدل نیز تأیید شده است.

در حالت گرمایش، آب مدار بسته توسط دستگاه گرم شده و پمپ سیرکولاسیون آن را به سمت رادیاتورها هدایت می‌کند. آب پس از انتقال حرارت به فضای ساختمان مجدداً به پکیج بازمی‌گردد و چرخه گرمایش ادامه پیدا می‌کند.

هنگام باز شدن شیر آب گرم، دستگاه نیاز به آب گرم مصرفی را تشخیص داده و فرآیند تولید آب گرم را در اولویت قرار می‌دهد. وجود مبدل ثانویه باعث می‌شود آب بهداشتی مصرفی از آب موجود در مدار بسته رادیاتورها جدا باشد.

این ساختار به M28FF اجازه می‌دهد در یک دستگاه دیواری، وظیفه موتورخانه برای تأمین گرمایش و آب گرم مصرفی یک واحد را به‌صورت مستقل انجام دهد.

ظرفیت گرمایشی M28FF و پمپ سیرکولاسیون

حداکثر ظرفیت حرارتی خروجی M28FF 28 کیلووات است و دمای آب مدار گرمایش می‌تواند تا 85 درجه سانتی‌گراد افزایش پیدا کند. حداکثر فشار کاری مدار گرمایش نیز 3 بار است.

یکی از تفاوت‌های مهم M28FF با M24FF به پمپ سیرکولاسیون آن مربوط می‌شود. هد استاتیک پمپ در M28FF 6 متر ستون آب است، در حالی که این مقدار در M24FF پایین‌تر است.

پمپ سیرکولاسیون وظیفه گردش آب در مدار گرمایش را بر عهده دارد و باید بتواند بر افت فشار ایجادشده توسط لوله‌ها، اتصالات، شیرها و رادیاتورها غلبه کند.

البته هد بالاتر پمپ به معنی مناسب بودن دستگاه برای هر شبکه لوله‌کشی نیست. در ساختمان‌هایی با مدارهای گسترده، طول زیاد لوله‌کشی یا تعداد بالای تجهیزات گرمایشی، محاسبه افت فشار مدار اهمیت دارد.

تأمین آب گرم مصرفی با دبی بالاتر

یکی از مزیت‌های مهم M28FF نسبت به مدل M24FF، ظرفیت بیشتر آن برای تأمین آب گرم مصرفی است.

حداکثر دبی آب گرم M28FF در اختلاف دمای 30 درجه سانتی‌گراد 13.4 لیتر در دقیقه است. حداقل دبی مورد نیاز برای عملکرد دستگاه نیز حدود 2 لیتر در دقیقه است.

برای مثال اگر آب سرد با دمای 15 درجه سانتی‌گراد وارد دستگاه شود، اختلاف دمای 30 درجه به معنای رساندن دمای آب به حدود 45 درجه سانتی‌گراد در دبی مربوطه است. با افزایش اختلاف دمای مورد نیاز، مقدار آبی که دستگاه می‌تواند در هر دقیقه گرم کند کاهش پیدا خواهد کرد.

حداکثر دمای آب گرم مصرفی این مدل 60 درجه سانتی‌گراد است. حداقل فشار آب سرد ورودی 0.5 بار و حداکثر فشار مدار آب مصرفی 10 بار است.

به همین دلیل هنگام انتخاب بین M24FF و M28FF، تنها نیاز گرمایشی ساختمان مطرح نیست. اگر میزان مصرف آب گرم بیشتر باشد، ظرفیت بالاتر M28FF و دبی بیشتر آب گرم آن می‌تواند یکی از عوامل مهم در انتخاب باشد.

کنترل آنالوگ و سیستم عیب‌یابی M28FF

M28FF مانند سایر مدل‌های اصلی سری M از پنل کنترل آنالوگ استفاده می‌کند. تنظیم دمای مدار گرمایش و آب گرم مصرفی از طریق کنترل‌های قرارگرفته روی پنل دستگاه انجام می‌شود. مشخصات M28FF نیز پنل آن را آنالوگ معرفی می‌کند.

این دستگاه نمایشگر دیجیتال مشابه سری L ندارد، اما وضعیت عملکرد و خطاهای دستگاه از طریق چراغ‌های LED روی پنل قابل تشخیص است. بنابراین سیستم کنترل دستگاه همچنان امکان شناسایی وضعیت‌های مختلف کاری و خطاها را در اختیار سرویس‌کار قرار می‌دهد.

همچنین امکان انتخاب شرایط عملکرد تابستانه و زمستانه وجود دارد. در حالت زمستانه دستگاه علاوه بر تأمین آب گرم مصرفی، مدار گرمایش را نیز فعال نگه می‌دارد؛ در حالی که در فصل گرم می‌توان گرمایش ساختمان را غیرفعال کرد و از دستگاه تنها برای تولید آب گرم مصرفی استفاده کرد.

سیستم فن‌دار و محفظه احتراق بسته

حروف FF در نام M28FF نشان‌دهنده فن‌دار بودن دستگاه هستند. این مدل دارای محفظه احتراق بسته است و فن دستگاه در تأمین شرایط مناسب احتراق و تخلیه محصولات حاصل از آن نقش دارد.

قطر دودکش M28FF برابر 60/100 میلی‌متر است و دستگاه قابلیت استفاده از دودکش دوجداره متناسب با شرایط نصب را دارد.

در دودکش دوجداره، مسیر ورود هوای مورد نیاز احتراق و خروج محصولات حاصل از احتراق از یکدیگر جدا هستند. این ساختار امکان تأمین هوای احتراق از خارج محل نصب را فراهم می‌کند.

M28FF همچنین به پرشر سوئیچ هوا مجهز است که عملکرد سیستم فن و مسیر تخلیه محصولات احتراق را کنترل می‌کند و در صورت ایجاد شرایط نامناسب در این بخش، از ادامه عملکرد عادی دستگاه جلوگیری می‌کند.

نصب صحیح دودکش در پکیج‌های فن‌دار اهمیت زیادی دارد و طول مسیر، تعداد زانوها و محل خروج دودکش باید مطابق الزامات نصب دستگاه انتخاب شود.

سیستم‌های ایمنی و حفاظتی M28FF

در پکیج ایران رادیاتور M28FF مجموعه‌ای از تجهیزات حفاظتی برای کنترل شرایط کاری دستگاه وجود دارد.

سیستم محافظت در برابر کمبود آب یکی از این امکانات است و از ادامه عملکرد نامناسب دستگاه در شرایط افت فشار مدار جلوگیری می‌کند.

سیستم ضد یخ‌زدگی نیز برای حفاظت از دستگاه در شرایط کاهش دمای محیط در نظر گرفته شده است. برای عملکرد این سیستم باید شرایط لازم مانند اتصال برق و گاز دستگاه برقرار باشد.

پرشر سوئیچ هوا نیز وضعیت سیستم تخلیه محصولات احتراق را کنترل می‌کند. علاوه بر این موارد، تجهیزات مربوط به کنترل شعله، کنترل دمای آب، شیر اطمینان و هواگیری اتوماتیک در حفظ شرایط مناسب و ایمن عملکرد دستگاه نقش دارند. وجود سیستم محافظت در برابر کمبود آب، ضد یخ‌زدگی و پرشر سوئیچ هوا در معرفی این مدل نیز ذکر شده است.

تفاوت پکیج M28FF با M24FF

M24FF و M28FF از نظر ساختار کلی شباهت زیادی به یکدیگر دارند. هر دو از خانواده M ایران رادیاتور هستند و از ساختار دو مبدل، پنل آنالوگ، محفظه احتراق بسته و سیستم فن‌دار بهره می‌برند.

تفاوت اصلی آنها در ظرفیت است.

M28FF حداکثر ظرفیت خروجی 28 کیلووات دارد و دبی آب گرم آن به 13.4 لیتر در دقیقه می‌رسد؛ بنابراین برای ساختمان‌هایی که بار حرارتی یا نیاز آب گرم بیشتری دارند، نسبت به M24FF ظرفیت بالاتری در اختیار قرار می‌دهد. پمپ M28FF نیز دارای هد 6 متر است.

اما این موضوع به معنی بهتر بودن M28FF برای همه ساختمان‌ها نیست. اگر ظرفیت M24FF پاسخ‌گوی بار حرارتی و مصرف آب گرم یک واحد باشد، استفاده از دستگاه بزرگ‌تر ضرورت ندارد. انتخاب بین این دو مدل باید بر اساس نیاز واقعی ساختمان انجام شود.

در مجموع، پکیج شوفاژ دیواری ایران رادیاتور M28FF با ظرفیت 28 کیلووات، ساختار دو مبدل، سیستم فن‌دار، محفظه احتراق بسته، پمپ سیرکولاسیون داخلی و توان مناسب در تأمین آب گرم مصرفی، گزینه‌ای مناسب برای ساختمان‌هایی است که به ظرفیت بیشتری نسبت به مدل‌های 24 کیلوواتی نیاز دارند. کنترل آنالوگ ساده، سیستم‌های حفاظتی متعدد و امکان تأمین مستقل گرمایش و آب گرم مصرفی از دیگر ویژگی‌های این مدل هستند.

ویژگی های پکیج دیواری ایران رادیاتور مدل ام28 M28FF ظرفیت 28000

• قابلیت تامین گرمایش و آبگرم مصرفی برای ساختمان های تا 160 متر مربع
• دارای دو مبدل حرارتی مجزا برای مدار گرمایش و آب گرم مصرفی
• مجهز به مبدل حرارتی صفحه‌ای ثانویه برای تأمین آب گرم مصرفی
• دارای محفظه احتراق بسته و سیستم فن‌دار
• قابلیت استفاده از دودکش دوجداره
• مجهز به پمپ سیرکولاسیون داخلی
• دارای سیستم کنترل آنالوگ ساده و کاربردی
• مجهز به سیستم عیب‌یابی از طریق چراغ‌های LED
• دارای سیستم ضد یخ‌زدگی
• مجهز به سیستم محافظت در برابر کمبود آب مدار
• دارای پرشر سوئیچ هوا برای کنترل سیستم تخلیه محصولات احتراق
• مجهز به شیر اطمینان مدار گرمایش
• دارای هواگیری اتوماتیک
• مجهز به سیستم بای‌پس خودکار
• دارای سیستم کنترل و حفاظت در برابر افزایش بیش از حد دما
• قابلیت تنظیم مستقل دمای مدار گرمایش و آب گرم مصرفی
• دارای حالت عملکرد تابستانه و زمستانه
• مناسب برای تأمین هم‌زمان گرمایش و آب گرم مصرفی
• برخورداری از شبکه خدمات و قطعات ایران رادیاتور
