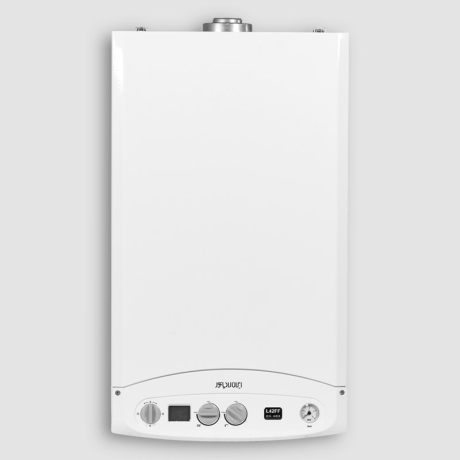

پکیج شوفاژ دیواری ایران رادیاتور مدل L42FF یکی از پرظرفیتترین مدلهای دیواری سری L این شرکت است که برای تأمین همزمان گرمایش ساختمان و آب گرم مصرفی طراحی شده است. این مدل با حداکثر ظرفیت حرارتی خروجی 41.6 کیلووات، کنترل کاملاً دیجیتال، سیستم فندار، ساختار دو مبدل و مجموعهای کامل از تجهیزات ایمنی و کنترلی، برای ساختمانهایی مناسب است که نسبت به مدلهای L24FF، L28FF و L36FF به ظرفیت حرارتی و آب گرم بیشتری نیاز دارند.
ظرفیت حرارتی ورودی L42FF در محدوده 18 تا 45 کیلووات و ظرفیت حرارتی خروجی آن بین 16 تا 41.6 کیلووات است. راندمان حرارتی دستگاه نیز 93.1 درصد است. این بازه عملکرد باعث میشود دستگاه بتواند متناسب با میزان نیاز گرمایشی ساختمان، توان خود را تنظیم کند و همواره با حداکثر ظرفیت کار نکند.
با وجود ظرفیت بالا، انتخاب L42FF نباید تنها بر اساس متراژ ساختمان انجام شود. شرایط اقلیمی منطقه، ارتفاع سقف، کیفیت عایقبندی، تعداد دیوارهای خارجی، ظرفیت رادیاتورها، وضعیت لولهکشی و بهخصوص میزان مصرف آب گرم همگی در انتخاب ظرفیت مناسب پکیج مؤثر هستند. در بسیاری از پروژهها، دبی آب گرم مصرفی به اندازه ظرفیت گرمایش در تصمیمگیری اهمیت دارد.
یکی از مهمترین ویژگیهای L42FF، ظرفیت بالای آن در هر دو بخش گرمایش و آب گرم مصرفی است.
حداکثر ظرفیت حرارتی خروجی دستگاه 41.6 کیلووات است و دمای آب مدار شوفاژ در محدوده 35 تا 85 درجه سانتیگراد قابل تنظیم است. حداکثر فشار کاری مدار گرمایش نیز 3 بار است.
در بخش آب گرم مصرفی نیز L42FF عملکرد قدرتمندی دارد. حداکثر دبی آب گرم این دستگاه با اختلاف دمای 30 درجه سانتیگراد به 18.3 لیتر در دقیقه میرسد. این مقدار نسبت به L36FF که دبی آب گرم آن 17 لیتر در دقیقه است، بیشتر بوده و به همین دلیل برای ساختمانهایی با مصرف آب گرم بالاتر گزینه مناسبتری محسوب میشود.
حداکثر دمای آب گرم مصرفی دستگاه 60 درجه سانتیگراد است. حداقل فشار مورد نیاز آب مصرفی 0.5 بار و حداکثر فشار مجاز این مدار 10 بار است. حداقل دبی آب گرم مصرفی نیز 2.5 لیتر در دقیقه است.
در ساختمانهایی که تعداد اعضای خانواده بیشتر است یا مصرف آب گرم بالاتری وجود دارد، ظرفیت بالاتر L42FF میتواند مزیت مهمی ایجاد کند. با این حال در صورت استفاده همزمان از چند مصرفکننده پرمصرف، دبی مورد نیاز باید بهصورت دقیق بررسی شود.
پکیج ایران رادیاتور L42FF از ساختار دو مبدل حرارتی استفاده میکند. مبدل اصلی وظیفه انتقال حرارت تولیدشده توسط مشعل به مدار اولیه را بر عهده دارد و مبدل صفحهای ثانویه نیز برای تأمین آب گرم مصرفی مورد استفاده قرار میگیرد.
در حالت گرمایش، آب مدار بسته توسط مبدل اصلی گرم شده و با استفاده از پمپ سیرکولاسیون در مدار رادیاتورها گردش میکند. آب پس از انتقال انرژی حرارتی به محیط دوباره به پکیج بازمیگردد و این چرخه ادامه پیدا میکند.
هنگام باز شدن شیر آب گرم، دستگاه نیاز به آب گرم مصرفی را تشخیص داده و مسیر گردش مدار اولیه را به سمت مبدل صفحهای هدایت میکند. در این مبدل، انرژی حرارتی آب مدار اولیه به آب مصرفی منتقل میشود، بدون آنکه آب رادیاتورها و آب بهداشتی ساختمان با یکدیگر مخلوط شوند.
وجود مبدل صفحهای ثانویه یکی از ویژگیهای مهم سری L برای تأمین پایدار و بهداشتی آب گرم مصرفی است.
پکیج L42FF به سیستم کنترل کاملاً دیجیتال مجهز است. نمایشگر دیجیتال دستگاه اطلاعات مربوط به وضعیت عملکرد را نشان میدهد و در صورت بروز خطا، کد مربوطه روی پنل ظاهر میشود.
این قابلیت باعث میشود تشخیص اولیه خطاها و بررسی وضعیت دستگاه سادهتر شود. خطاهایی مانند مشکلات مربوط به سنسورها، فشار آب، فن، پرشر سوئیچ هوا و سایر بخشهای کنترلی از طریق سیستم عیبیابی دیجیتال قابل شناسایی هستند.
کاربر همچنین میتواند دمای آب گرم مصرفی و مدار گرمایش را بهصورت مستقل تنظیم کند. حالتهای تابستانی و زمستانی نیز در این سری وجود دارند؛ در حالت تابستانی تنها تولید آب گرم مصرفی فعال است و در حالت زمستانی مدار شوفاژ نیز وارد مدار میشود.
سیستم دیجیتال سری L یکی از تفاوتهای مهم این خانواده با مدلهای آنالوگ محسوب میشود و استفاده روزمره و عیبیابی دستگاه را سادهتر میکند.
L42FF به پمپ سیرکولاسیون داخلی با هد استاتیک 6 متر ستون آب مجهز است. این پمپ وظیفه گردش آب گرم در شبکه لولهکشی و رادیاتورها را بر عهده دارد.
هد پمپ باید بتواند بر افت فشار ایجادشده توسط طول لولهکشی، شیرها، زانوها، اتصالات و تجهیزات گرمایشی غلبه کند. بنابراین در ساختمانهایی با شبکه گسترده، علاوه بر ظرفیت حرارتی دستگاه باید شرایط هیدرولیکی مدار نیز مورد بررسی قرار گیرد.
سایز اتصالات رفت و برگشت مدار شوفاژ G 3/4 اینچ و اتصالات آب سرد و آب گرم مصرفی G 1/2 اینچ هستند.
پکیج L42FF به منبع انبساط داخلی 12 لیتری مجهز است. در مدار بسته گرمایش، با افزایش دمای آب، حجم آن افزایش پیدا میکند و منبع انبساط وظیفه جذب این تغییر حجم و کنترل فشار مدار را بر عهده دارد.
فشار اولیه منبع انبساط 0.8 ± 0.1 بار است.
در کنار منبع انبساط، شیر اطمینان مدار شوفاژ نیز در فشار 3 بار عمل میکند و از افزایش غیرعادی فشار در سیستم جلوگیری میکند.
ظرفیت 12 لیتری منبع انبساط این مدل متناسب با ظرفیت بالاتر دستگاه و حجم بیشتر مدار گرمایش در نظر گرفته شده است.
L42FF یک پکیج فندار است و به پرشر سوئیچ هوا مجهز شده است. فن وظیفه ایجاد شرایط مناسب برای ورود هوای احتراق و تخلیه محصولات حاصل از احتراق را بر عهده دارد.
پرشر سوئیچ هوا عملکرد فن و مسیر دودکش را کنترل میکند و اگر انسداد یا اختلالی در مسیر تخلیه دود ایجاد شود، سیستم حفاظتی دستگاه وارد عمل میشود.
قطر دودکش L42FF برابر 60/100 میلیمتر است و میزان هوای تازه مورد نیاز برای احتراق دستگاه 98 متر مکعب در ساعت است.
به دلیل ظرفیت حرارتی بالاتر L42FF، رعایت اصول صحیح نصب دودکش اهمیت زیادی دارد. طول مسیر، تعداد زانوها، محل خروج دودکش و نحوه تأمین هوای احتراق باید مطابق دستورالعمل نصب انجام شود.
پکیج ایران رادیاتور L42FF به مجموعهای از سیستمهای حفاظتی مجهز است تا شرایط کاری دستگاه بهصورت مداوم تحت کنترل باشد.
سیستم محافظت در مقابل کمبود آب از ادامه عملکرد دستگاه در شرایط افت فشار مدار جلوگیری میکند.
سیستم ضد یخزدگی نیز برای حفاظت از پکیج در شرایط کاهش دما طراحی شده است. برای عملکرد صحیح این سیستم باید برق و گاز دستگاه برقرار باشند.
پرشر سوئیچ هوا نیز بر عملکرد فن و مسیر تخلیه محصولات احتراق نظارت دارد. علاوه بر این، سیستم کنترل افزایش بیش از حد دما، شیر اطمینان مدار گرمایش، سنسورهای دما و هواگیری اتوماتیک نیز در حفظ عملکرد ایمن دستگاه نقش دارند.
وجود سیستم عیبیابی دیجیتال باعث میشود در صورت بروز بسیاری از خطاها، کد مربوطه روی نمایشگر ظاهر شده و فرآیند بررسی دستگاه سریعتر انجام شود.
یکی از ویژگیهای سری L، کارکرد آرام و کمصدا است. طراحی دستگاه بهگونهای انجام شده که در صورت نصب صحیح، عملکرد فن و پمپ در محیط مسکونی با صدای مناسبی همراه باشد.
L42FF همچنین برای تأمین آب گرم فراوان و دائمی طراحی شده است. تولید آب گرم در این مدل بهصورت لحظهای انجام میشود و نیازی به مخزن ذخیره بزرگ وجود ندارد.
دبی بالاتر آب گرم نسبت به مدلهای L24FF، L28FF و L36FF باعث شده این دستگاه برای ساختمانهایی که مصرف آب گرم بیشتری دارند، گزینه قابل توجهی باشد.
L36FF و L42FF از نظر ساختار کلی شباهت زیادی دارند؛ هر دو دارای کنترل دیجیتال، دو مبدل حرارتی، سیستم فندار، منبع انبساط 12 لیتری و پمپ با هد 6 متر هستند.
تفاوت اصلی در ظرفیت حرارتی و آب گرم مصرفی است.
L36FF حداکثر ظرفیت خروجی 36 کیلووات و دبی آب گرم 17 لیتر در دقیقه دارد، در حالی که L42FF حداکثر ظرفیت خروجی 41.6 کیلووات و دبی آب گرم 18.3 لیتر در دقیقه ارائه میدهد.
بنابراین L42FF بیشتر برای ساختمانهایی مطرح میشود که بار گرمایشی یا نیاز آب گرم بیشتری نسبت به ظرفیت L36FF دارند.
با این حال انتخاب مدل بزرگتر همیشه به معنای انتخاب بهتر نیست. اگر ظرفیت L36FF پاسخگوی نیاز ساختمان باشد، استفاده از L42FF ضرورت ندارد و ظرفیت نهایی باید بر اساس محاسبات حرارتی و میزان مصرف آب گرم تعیین شود.
در مجموع، پکیج شوفاژ دیواری ایران رادیاتور L42FF با ظرفیت بالای حرارتی، دبی مناسب آب گرم، کنترل کاملاً دیجیتال، دو مبدل حرارتی، منبع انبساط 12 لیتری، پمپ سیرکولاسیون داخلی و مجموعه کامل تجهیزات حفاظتی، یکی از گزینههای پرظرفیت سری L برای تأمین گرمایش و آب گرم مصرفی ساختمان محسوب میشود.

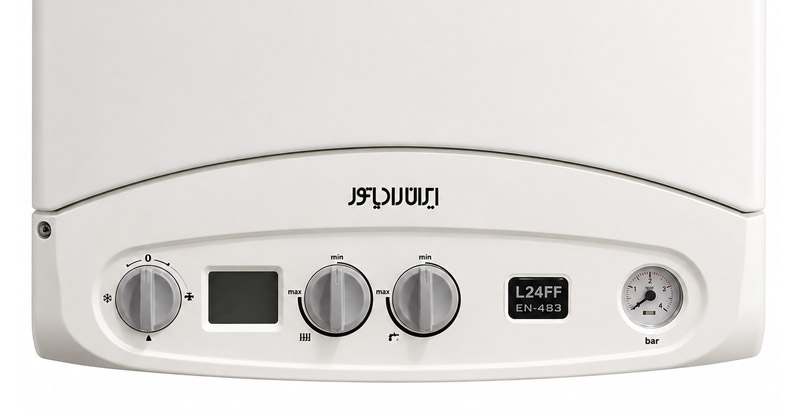

نمایش کدهای خطا روی پنل دیجیتال پکیج ایران رادیاتور L42FF به تشخیص سریعتر وضعیت دستگاه کمک میکند. برخی خطاها مانند افت فشار مدار ممکن است با بررسی شرایط اولیه دستگاه قابل تشخیص باشند، اما خطاهای مربوط به برد، فن، پرشر سوئیچ، سنسورها و سیستم احتراق باید توسط سرویسکار متخصص بررسی شوند.
| کد خطا | شرح خطا |
|---|---|
| E1 | قطع بودن پرشر سوئیچ آب؛ معمولاً به دلیل پایین بودن فشار آب مدار گرمایش |
| E2 | عدم تشکیل یا تشخیص شعله و اشکال در سیستم یون تشخیص شعله |
| E8 | فعال شدن ترموستات حد و افزایش بیش از حد دمای دستگاه |
| E12 | اشکال در برد الکترونیکی |
| E30 | اشکال در برد الکترونیکی |
| E31 | اتصال کوتاه شدن سنسور NTC مدار گرمایش |
| E32 | باز بودن مدار سنسور NTC گرمایش |
| E41 | اتصال کوتاه شدن سنسور NTC آب گرم مصرفی |
| E42 | باز بودن مدار سنسور NTC آب گرم مصرفی |
| E50 | فن خاموش است اما پرشر سوئیچ هوا در وضعیت وصل قرار دارد |
| E51 | فن روشن است اما پرشر سوئیچ هوا در وضعیت قطع قرار دارد |
| E81 | ترموستات حد عمل کرده، در حالی که دمای اندازهگیریشده توسط سنسور در محدوده طبیعی است |
| E88 | افزایش دمای مدار گرمایش به بیش از 89 و کمتر از 105 درجه سانتیگراد |
| E91 | قرار گرفتن ولتاژ برق خارج از محدوده مجاز |
| E99 | اشکال در برد الکترونیکی |
| AF | فعال شدن سیستم ضد یخزدگی؛ AF خطای دستگاه نیست |
مشخصات
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچوَک از طریق شمارههای زیر تماس بگیرید.
اطلاعات کلی
| مدل | L42FF |
| نوع | پکیج گرمایش و آبگرم |
| عملکرد | محفظه احتراق بسته ( کارکرد با دودکش دو جداره) فن دار |
| کشور سازنده | ایران |
مشخصات فیزیکی
| نصب | دیواری |
| ابعاد | 450*763*350 میلیمتر (عرض*ارتفاع*عمق) |
| وزن | 42.5 کیلوگرم |
مشخصات فنی
| شرایط کاربری | تا 300 متر مربع یک طبقه |
| برچسب انرژی | B |
| ظرفیت حرارتی Kcal | 42,000 |
| حداکثر دمای آبگرم مدار گرمایش | 85 سانتیگراد |
| حداکثر دمای آب مدار آب گرم | 60 سانتیگراد |
| حداقل فشار آب راه انداز | 0.5 بار |
| مخزن ذخیره آبگرم | |
| ظرفیت منبع انبساط | 12 لیتر |
| حداکثر ارتفاع پمپ | 6 m.w.c |
| دبی | 18.3 لیتر در دقیقه (آبگرم مصرفی) |
| نوع برق مصرفی | تک فاز |
| میزان مصرف گاز طبیعی | - متر مکعب در ساعت |
| سایز اتصال (اینچ) | 3/4 اینچ (مدار گرمایش) 1/2 اینچ (لوله آب گرم و سرد) 3/4 اینچ (ورودی گاز) |
خدمات پس از فروش
| گارانتی | گروه صنعتی ایران رادیاتور |
| مدت زمان گارانتی | 24 ماه |
| نصب رایگان | |
| اقلام رایگان همراه |
