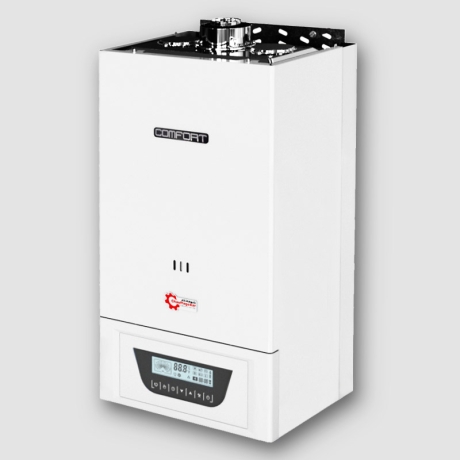

پکیج دیواری شوفاژکار کامفورت 32 کیلووات یکی از مدلهای پرظرفیت سری Comfort شوفاژکار است که برای تأمین گرمایش محیط و آب گرم مصرفی ساختمانهایی با نیاز حرارتی بالاتر طراحی شده است. ظرفیت 32 کیلووات در کنار امکانات کنترلی و هوشمند این سری، کامفورت 32 کیلووات را به گزینهای مناسب برای واحدهای مسکونی بزرگتر، ویلاها و برخی واحدهای اداری و تجاری تبدیل کرده است.
این مدل به پنل کنترل هوشمند دیجیتال لمسی، اتصال Wi-Fi، قابلیت کنترل از طریق تلفن همراه، سیستم عیبیابی الکترونیکی و مجموعهای از سیستمهای ایمنی و حفاظتی مجهز شده است. امکان اتصال ترموستات اتاقی و قابلیت کار با سیستم گرمایش از کف نیز باعث میشود بتوان از دستگاه در سیستمهای گرمایشی مختلف استفاده کرد.
کامفورت 32 کیلووات از نوع فندار با محفظه احتراق بسته است و امکان استفاده از هوای خارج ساختمان از طریق دودکش دوجداره را دارد. عملکرد کمصدا و قابلیت کار در شرایط فشار پایینتر آب شهری نیز از دیگر ویژگیهای این سری محسوب میشود.
ظرفیت بالاتر دستگاه به معنی امکان استفاده در ساختمانهای بزرگتر است، اما انتخاب ظرفیت پکیج نباید صرفاً بر اساس متراژ انجام شود. شرایط آبوهوایی منطقه، ارتفاع سقف، طبقه ساختمان، تعداد دیوارهای خارجی، کیفیت عایقبندی، تعداد و ظرفیت رادیاتورها و میزان مصرف آب گرم نیز باید در انتخاب نهایی مورد توجه قرار گیرند.
کامفورت 32 کیلووات به پنل کنترل دیجیتال با دکمههای لمسی مجهز است که امکان مدیریت تنظیمات اصلی دستگاه را در اختیار کاربر قرار میدهد.
از طریق این پنل میتوان وضعیت عملکرد پکیج را مشاهده و تنظیمات مورد نیاز برای مدار گرمایش و آب گرم مصرفی را انجام داد. نمایش اطلاعات مربوط به عملکرد دستگاه نیز باعث میشود کاربر بتواند وضعیت پکیج را راحتتر بررسی کند.
در کنار پنل دیجیتال، سیستم عیبیابی هوشمند الکترونیکی نیز وظیفه کنترل وضعیت قسمتهای مختلف دستگاه را بر عهده دارد. در صورت تشخیص اختلال، کد مربوط به خطا روی نمایشگر ظاهر میشود و به شناسایی سریعتر ایراد کمک میکند.
یکی از امکانات کاربردی کامفورت 32 کیلووات، اتصال Wi-Fi و امکان کنترل از راه دور دستگاه است.
کاربر میتواند از طریق اپلیکیشن تلفن همراه به امکانات کنترلی دستگاه دسترسی داشته باشد. این سیستم از تلفنهای همراه مبتنی بر Android و iOS پشتیبانی میکند و امکان استفاده از پکیج در ساختمانهای مجهز به تجهیزات هوشمند را فراهم میسازد.
کنترل از راه دور بهخصوص برای ویلاها، ساختمانهای دوبلکس یا واحدهایی که در تمام ساعات شبانهروز مورد استفاده قرار نمیگیرند، قابلیت مفیدی محسوب میشود.
پکیج شوفاژکار کامفورت 32 کیلووات وظیفه تأمین گرمایش ساختمان و آب گرم مصرفی را بر عهده دارد.
در فصل سرد، دستگاه آب مدار بسته سیستم گرمایشی را گرم کرده و پمپ سیرکولاسیون آن را در رادیاتورها یا سایر تجهیزات گرمایشی ساختمان به گردش درمیآورد. همزمان، دستگاه آماده پاسخگویی به درخواست آب گرم مصرفی نیز خواهد بود.
در فصل گرم میتوان دستگاه را در حالت تابستانی مورد استفاده قرار داد تا مدار گرمایش ساختمان غیرفعال باشد و پکیج تنها در زمان نیاز به آب گرم مصرفی وارد مدار شود.
ظرفیت 32 کیلووات این مدل در مقایسه با مدلهای 24 و 28 کیلووات، امکان پاسخگویی به بار حرارتی بالاتر را فراهم میکند و برای ساختمانهایی که ظرفیتهای پایینتر پاسخگوی نیاز آنها نیستند، انتخاب مناسبتری خواهد بود.
کامفورت 32 کیلووات برای تأمین مداوم آب گرم مصرفی و کاهش نوسانات دمای آب طراحی شده است. همچنین امکان عملکرد دستگاه در شرایط فشار پایین آب شهری، استفاده از آن را در ساختمانهایی که فشار آب ورودی همیشه در وضعیت ایدهآل قرار ندارد آسانتر میکند.
البته میزان واقعی آب گرم قابل استفاده به دمای آب سرد ورودی، دمای تنظیمشده آب گرم، فشار شبکه و میزان مصرف همزمان بستگی دارد.
امکان اتصال ترموستات اتاقی یکی دیگر از ویژگیهای کامفورت 32 کیلووات است.
با نصب ترموستات اتاقی، عملکرد مدار گرمایش بر اساس دمای واقعی فضای ساختمان کنترل میشود. هنگامی که دمای محیط به مقدار تعیینشده برسد، نیاز به تولید گرما کاهش یافته و با افت مجدد دمای محیط، سیستم گرمایش دوباره وارد مدار میشود.
استفاده از ترموستات اتاقی علاوه بر کنترل دقیقتر دمای ساختمان، میتواند از فعالیت غیرضروری سیستم گرمایش جلوگیری کرده و شرایط آسایش یکنواختتری ایجاد کند.
پکیج کامفورت 32 کیلووات قابلیت استفاده بهعنوان منبع حرارتی سیستم گرمایش از کف را نیز دارد.
در سیستمهای گرمایش از کف، دمای آب مورد نیاز معمولاً پایینتر از سیستمهای رادیاتوری است. به همین دلیل طراحی صحیح مدار، کلکتورها و تجهیزات کنترل دما اهمیت زیادی دارد و باید متناسب با شرایط پروژه انجام شود.
ظرفیت بالاتر این مدل امکان استفاده در پروژههایی با بار گرمایشی بیشتر را فراهم میکند، مشروط بر اینکه ظرفیت دستگاه و شرایط هیدرولیکی سیستم با محاسبات پروژه مطابقت داشته باشند.
یکی از تفاوتهای مهم کامفورت 32 کیلووات با ظرفیتهای پایینتر این سری، استفاده از منبع انبساط 8 لیتری است.
منبع انبساط وظیفه جبران افزایش حجم آب مدار بسته در اثر گرم شدن را بر عهده دارد و به کنترل فشار مدار گرمایش کمک میکند.
وجود منبع انبساط با ظرفیت بیشتر متناسب با ظرفیت بالاتر دستگاه در نظر گرفته شده است. حداکثر فشار کاری مدار گرمایش این مدل 2.5 بار است.
کامفورت 32 کیلووات از سیستم فندار و محفظه احتراق بسته بهره میبرد و قابلیت استفاده از هوای محیط بیرون از طریق دودکش دوجداره را دارد.
در این ساختار، هوای مورد نیاز برای فرآیند احتراق از خارج فضای نصب دریافت شده و محصولات حاصل از احتراق نیز به بیرون ساختمان هدایت میشوند.
نصب صحیح دودکش، رعایت محدودیت طول مسیر، تعداد زانوها و سایر الزامات نصب برای عملکرد مناسب و ایمن پکیج ضروری است.
برای محافظت از دستگاه در شرایط مختلف کاری، مجموعهای از سیستمهای حفاظتی در کامفورت 32 کیلووات در نظر گرفته شده است.
سیستم ضد یخزدگی از دستگاه در برابر کاهش بیش از حد دما محافظت میکند. سیستم ضد گریپاژ پمپ نیز برای جلوگیری از گیر کردن پمپ در دورههای طولانی عدم استفاده طراحی شده است.
سیستم حفاظت در برابر گرفتگی مسیر دودکش نیز شرایط تخلیه محصولات احتراق را کنترل میکند. در کنار این موارد، سیستم عیبیابی هوشمند الکترونیکی عملکرد دستگاه را پایش کرده و در صورت تشخیص مشکل، کد خطای مربوطه را روی نمایشگر نشان میدهد.
در مجموع، پکیج دیواری شوفاژکار کامفورت 32 کیلووات برای ساختمانهایی مناسب است که علاوه بر ظرفیت گرمایشی بیشتر، به امکانات کنترلی مدرن نیز نیاز دارند. پنل دیجیتال لمسی، Wi-Fi، کنترل موبایلی، منبع انبساط 8 لیتری، امکان اتصال ترموستات اتاقی و سازگاری با گرمایش از کف از مهمترین ویژگیهای این مدل به شمار میروند.

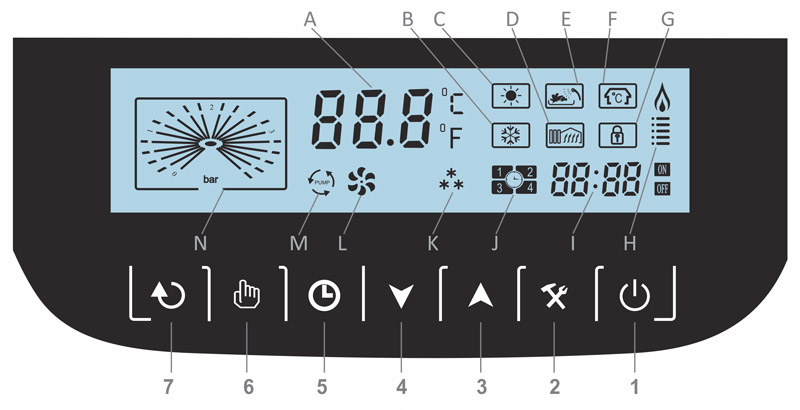

| نشانه | شرح | عملکرد |
| 1 | کلید روشن/خاموش (On/Off) | روشن یا خاموش کردن دستگاه/حالت زمستانه و تابستانه/خروج از تنظیمات |
| 2 | کلید تنظیم (Set) | ورود و ثبت تنظیمات |
| 3 | کلید افزایش (Up) | افزایش دما و سایر متغیر ها و بازگشت به مرحله قبلی در هنگام انجام تنظیمات |
| 4 | کلید کاهش (Down) | کاهش دما و سایر متغیر ها و ورود به مرحله بعدی در هنگام انجام تنظیمات |
| 5 | کلید تنظیم ساعت (Timer) | تنظیم ساعت و زمان ، برنامه ریزی و زمان بندی مدار گرمایش |
| 6 | کلید تکنسین | ورود و ثبت تنظیمات |
| 7 | کلید ریست (Reset) | برگرداندن کلیه تنظیمات به حالت اولیه |
| A | نشانگر عددی | دمای حال حاضر آب گرم مصرفی/گرمایش/کد خطا |
| B | نشانگر وضعیت زمستانی | فعال بودن/نبودن |
| C | نشانگر وضعیت تابستانی | فعال بودن/نبودن |
| D | نشانگر سیستم گرمایش | فعال بودن/نبودن |
| E | نشانگر آب گرم مصرفی | فعال بودن/نبودن |
| F | نشانگر ترموستات اتاقی | استفاده/عدم استفاده |
| G | نشانگر قفل | قفل بودن/نبودن دستگاه |
| H | نشانگر شعله | میزان قدرت شعله |
| I | نشانگر عددی | ساعت/تایمر |
| J | نشانگر برنامه ریزی | 4 حالت برنامه ریزی |
| K | نشانگر وضعیت ضد یخ زدگی | فعال بودن/نبودن |
| L | نشانگر فن | فعال بودن/نبودن |
| M | نشانگر پمپ | فعال بودن/نبودن |
| N | نشانگر عددی | مانومتر فشار آب |
سیستم عیبیابی پکیج کامفورت Comfort خطاهای اصلی دستگاه را روی نمایشگر نشان میدهد. جدول زیر بر اساس جدول عیبیابی رسمی همین راهنما تنظیم شده است.
| کد خطا | مفهوم خطا | علتهای احتمالی | بررسی اولیه |
|---|---|---|---|
| E0 | دستگاه کار نمیکند | فشار مدار کمتر از 0.5 بار است | فشار مدار را بررسی و در صورت نیاز تا محدوده مناسب تنظیم کنید |
| E1 | عملکرد نامطلوب جرقهزن و عدم تشکیل شعله | بسته بودن گاز، گرفتگی یا نامناسب بودن مسیر گاز، فشار کم گاز یا اشکال کابل جرقهزن | باز بودن شیر گاز و شرایط ورودی گاز بررسی شود؛ برای ادامه عیبیابی سرویسکار اقدام کند |
| E3 | سنسور آب گرم رفت شوفاژ عمل نمیکند | خرابی یا نصب نامناسب سنسور | سنسور و اتصال آن باید بررسی شود |
| E4 | اشکال مسیر دودکش یا عدم برقراری اتصال سنسور هوا | انسداد دودکش یا خرابی سنسور فشار هوا | مسیر دودکش و پرشر هوا توسط سرویسکار بررسی شود |
| E5 | اشکال در مدار دودکش یا وضعیت سنسور هوا | جابهجایی یا جدا شدن لوله سنسور فشار | اتصال لولههای پرشر هوا و سیستم دودکش بررسی شود |
| E6 | حسگر شعله عمل نمیکند | خرابی حسگر شعله یا برد کنترل | حسگر و برد باید توسط سرویسکار بررسی شوند |
| E7 | مشعل بدون گردش مناسب آب مدار روشن میشود | کار نکردن پمپ، بسته بودن مسیر گرمایش یا اشکال برد | وضعیت پمپ و باز بودن شیرهای مدار گرمایش بررسی شود |
| E8 | دمای آب رفت شوفاژ از 85°C عبور کرده است | اشکال سنسور دمای رفت | دستگاه خاموش و سنسور/سیستم کنترل دما بررسی شود |
| E9 | سوئیچ حرارتی 95°C عمل کرده است | افزایش بیش از حد دمای مدار یا خرابی سوئیچ حرارتی | باز بودن مدار گرمایش، پمپ و سوئیچ حرارتی بررسی شوند |
| EC | ارتباط بین برد نمایشگر و برد کنترل برقرار نیست | قطع سیم ارتباطی یا اشکال اتصالات الکترونیکی | کابل و اتصالات بین دو برد بررسی شود |
| EE | دمای خروجی آب گرم مصرفی مطلوب نیست | سنسور آب گرم مصرفی معیوب یا نامناسب نصب شده است | سنسور آب مصرفی بررسی و در صورت نیاز تعویض شود |
| EF | دمای آب گرم مصرفی از 80°C عبور کرده است | اشکال سنسور آب مصرفی یا سوئیچ حرارتی | دستگاه متوقف و سنسور و سوئیچ حرارتی بررسی شوند |
مشخصات
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچوَک از طریق شمارههای زیر تماس بگیرید.
اطلاعات کلی
| مدل | Comfort32 |
| نوع | پکیج گرمایش و آبگرم |
| عملکرد | محفظه احتراق بسته ( کارکرد با دودکش دو جداره) فن دار |
| کشور سازنده | ایران |
مشخصات فیزیکی
| نصب | دیواری |
| ابعاد | 320*430*760 میلیمتر (عمق*عرض*ارتفاع) |
| وزن | 40 کیلوگرم |
مشخصات فنی
| شرایط کاربری | تا 190 متر مربع یک طبقه |
| برچسب انرژی | B |
| ظرفیت حرارتی Kcal | 32,000 |
| حداکثر دمای آبگرم مدار گرمایش | تا 80 درجه سانتیگراد |
| حداکثر دمای آب مدار آب گرم | تا 60 درجه سانتیگراد |
| حداقل فشار آب راه انداز | 0.5 بار |
| ظرفیت منبع انبساط | 8 لیتر |
| حداکثر ارتفاع پمپ | 7 m.w.c |
| دبی | 16 لیتر در دقیقه (آبگرم مصرفی) |
| نوع برق مصرفی | تک فاز |
| میزان مصرف گاز طبیعی | 3.3 متر مکعب در ساعت |
| قابلیت اتصال به wifi | |
| سایز اتصال (اینچ) | 3/4 اینچ (مدار گرمایش) | 1/2 اینچ (لوله آب گرم و سرد) | 3/4 اینچ (ورودی گاز) |
خدمات پس از فروش
| گارانتی | گروه صنعتی ایران رادیاتور |
| مدت زمان گارانتی | 24 ماه |
| نصب رایگان |
