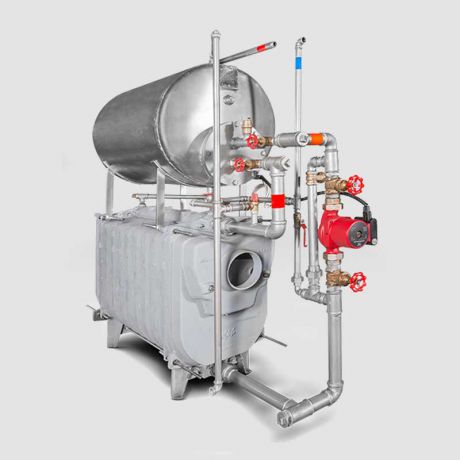

موتورخانه یکپارچه شوفاژکار مدل آذرخش 7 بلند
- ظرفیت 63000 کیلوکالری
- منبع آبگرم کویل دار 160 لیتری
- پمپ سیرکوله و متعلقات
- بدون مشعل
- جهت گرمایش و آبگرم تا 350 متر مربع
نقد و بررسی تخصصی موتورخانه یکپارچه شوفاژکار آذرخش مدل AS300-7 بلند
شوفاژکار نامی آشنا در زمینه تجهیزات گرمایشی در ایران بوده که دیگ های چدنی آن در خانه های بسیاری از ایرانیان مشغول به کار می باشد. این کمپانی با بیش از 40 سال سابقه در زمینه تولید محصولات گرمایش خانگی، مرکزی و صنعتی، محصولاتی با کیفیت بالا و در حد استاندارد های جهانی به بازار ایران و سایر کشور ها عرضه می نماید.
پکیجهای زمینی شوفاژکار در مدلهای مختلف و با ظرفیتهای متفاوت ارائه شده که شامل مدلهای سری P، پکیج های موتورخانهای آذرخش و هورخش میشوند. تمامی مدلهای پکیج زمینی و موتورخانهای شوفاژکار دارای دیگ چدنی بوده که در مدل P از مشعل اتمسفریک بهره برده و مدلهای آذرخش و هورخش نیاز به مشعل جداگانه دارند. پکیج زمینی شوفاژکار در مدلهای کوتاه دارای مبدل صفحهای همراه با سختیگیر الکترونیکی بوده و در مدلهای بلند با منبع کویلدار ارائه میشود. همچنین ظرفیت مدلهای P از 27000 الی 54000 کیلوکالری، مدلهای هورخش 33500 الی 43000 و مدلهای آذرخش از 43000 الی 83000 کیلوکالری میباشد.
موتورخانه یکپارچه شوفاژکار سری آذرخش در پنج مدل همراه با دیگ سوپر 300 شوفاژکار 5 الی 9 پره با ظرفیت حرارتی 43.700 الی 83.200 کیلوکالری بر ساعت قابل سفارش بوده و شامل مدل کوتاه همراه با مبدل صفحهای استیل و رسوب گیر الکترونیکی، مدل کوتاه بدون مبدل (فقط گرمایش محیط) و مدل بلند با منبع کویلدار 160 لیتری می باشد. مدلهای آذرخش شوفاژکار قابلیت کارکرد با انواع مشعل های استاندارد گازسوز ، گازوئیلی و دوگانه سوز را دارند. از سایر ویژگیهای موتورخانههای سری آذرخش میتوان به استاندارد CE اروپا و استاندارد ملی ایران، پمپ سیرکولاتور گرانفوس اروپایی، منبع انبساط زیلمت ایتالیا، اتصالات دندهای و مهره ماسوره جهت سهولت نصب و تعمیرات، تجهیزات کنترلی شامل ترمومتر، مانومتر، ترموستات و پنل کنترل و تجهیزات جانبی شامل شیر اطمینان، شیر هواگیری و شیر یکطرفه اشاره نمود.
پکیج موتورخانه یکپارچه شوفاژکار آذرخش مدل AS300-7 بلند دارای دیگ چدنی 7 پره سوپر 300 شوفاژکار با ظرفیت 63400 کیلوکالری همراه با منبع ذخیره کوئل دار آب گرم 160 لیتری بوده و قابلیت تامین گرمایش (رادیاتور-فن کوئل-داکت اسپلیت) و آبگرم مصرفی برای متراژ تا 350 متر مربع را دارد. حداکثر دمای آب گرم مصرفی در این مدل 60 درجه سانتیگراد و حداکثر دمای آب در گردش سیستم 105 درجه سانتیگراد می باشد. برق مصرفی این دستگاه تک فاز است. پکیج های موتورخانه یکپارچه شوفاژکار در واقع یک موتورخانه کوچک با تمامی ملزومات یک موتورخانه کامل (بدون مشعل) است که برای مصارف گرمایشی و آب گرم ویلاها و آپارتمانها ایدهآل میباشد. این محصول توانایی ارائه گرمایش و آب گرم بهداشتی بصورت همزمان و بدون قطعی آب گرم را دارد. اشغال فضای کم (حدود 1.5 متر مربع) کیفیت بالای قطعات، نصب و راهاندازی آسان، دودکش با قطر کم و قابلیت استفاده از مشعل با سوخت دلخواه، این محصول را به انتخابی مقرون به صرفه و مناسب تبدیل نموده است.
ویژگی های پکیج موتورخانه یکپارچه شوفاژکار آذرخش مدل AS300-7 بلند
- قابلیت تامین گرمایش و آبگرم مصرفی برای ساختمان های تا 350 متر مربع
- دارای پنل کنترل آنالوگ همراه با ترمومتر، مانومتر و ترموستات
- دارای دیگ چدنی 7 پره سوپر 300 شوفاژکار
- دارای منبع ذخیره آب گرم کویلدار 160 لیتری
- دارای منبع انبساط زیلمت ایتالیا یا مشابه
- دارای پمپ سیرکوله (گرانفوس یا مشابه)
- اتصالات دندهای و مهره ماسوره جهت سهولت نصب و راهاندازی
- دارای شیر اطمینان، شیر هواگیری و شیر یکطرفه
- قابلیت استفاده با انواع مشعل استاندارد
- 10 سال ضمانت دیگ و 1 سال ضمانت سایر قطعات
جدول فنی پکیج موتورخانه یکپارچه آذرخش بلند شوفاژکار
مدل | ظرفیت حرارتی خروجی | تعداد پره | پمپ سیرکوله | ویژگی | طول | وزن | متراژ پیشنهادی |
---|---|---|---|---|---|---|---|
AS300-5 کوتاه | 43,700 کیلو کالری | 5 | تیپ 60-32 | منبع کویل دار 160 لیتری | 1360 میلیمتر | 290 کیلوگرم | 250 مترمربع |
AS300-6 کوتاه | 53,600 کیلو کالری | 6 | تیپ 60-32 | منبع کویل دار 160 لیتری | 1440 میلیمتر | 316 کیلوگرم | 300 مترمربع |
AS300-7 کوتاه | 63,400 کیلو کالری | 7 | تیپ 60-32 | منبع کویل دار 160 لیتری | 1520 میلیمتر | 342 کیلوگرم | 350 مترمربع |
AS300-8 کوتاه | 73,300 کیلو کالری | 8 | تیپ 60-32 | منبع کویل دار 160 لیتری | 1600 میلیمتر | 368 کیلوگرم | 400 مترمربع |
AS300-9 کوتاه | 83,100 کیلو کالری | 9 | تیپ 60-32 | منبع کویل دار 160 لیتری | 1680 میلیمتر | 394 کیلوگرم | 450 مترمربع |
لیست قطعات پکیج موتورخانه یکپارچه شوفاژکار آذرخش بلند
شماره | نام قطعه | شماره | نام قطعه | شماره | نام قطعه | شماره | نام قطعه |
---|---|---|---|---|---|---|---|
1 | دیگ سوپر 300 | 5 | روپوش سقف | 9 | شیر 2 بار | 13 | مسیر آب سرد ورودی |
2 | روپوش راست | 6 | پنل کاربری | 10 | منبع کویل دار | 14 | مسیر تخلیه آب |
3 | روپوش چپ | 7 | پمپ سیرکوله | 11 | مسیر رفت آبگرم | 15 | منبع انبساط |
4 | روپوش جلو | 8 | سوپاپ هوا | 12 | مسیر برگشت شوفاژ | 16 | شیر اطمینان |
مشخصات
- مدل
- آذرخش 7 بلند
- نوع
- پکیج گرمایش و آبگرم
- عملکرد
- موتورخانه یکپارچه بدون مشعل
- نصب
- زمینی
- شرایط کاربری
- تا 350 متر مربع
- برچسب انرژی
- A
- ظرفیت btu/h
- 251,000
- ظرفیت حرارتی
- 63,400 کیلوکالری - 73.7 کیلوولت
- ظرفیت اسمی (Kcal)
- 65000
- حداکثر دمای آبگرم مدار گرمایش
- 105 سانتیگراد
- حداکثر دمای آب مدار آب گرم
- 60 سانتیگراد
- حداقل فشار آب راه انداز
- 1 بار
- مخزن ذخیره آبگرم
- 160 لیتر
- ظرفیت منبع انبساط
- 8 لیتر
- حداکثر ارتفاع پمپ
- 5 متر (معادل گرانفوس UPS 32-60)
- حجم آبگیری دیگ
- 31.3 لیتر
- ابعاد
- 1460*625*1520 میلیمتر
- وزن
- 342 کیلوگرم
- نوع برق مصرفی
- تک فاز
- حجم محفظه احتراق
- 0.0565 متر مکعب
- قطر دهانه مشعل
- 110 میلیمتر
- قطر دودکش
- 144 میلیمتر
- سایز اتصال (اینچ)
- 1/2 1 اینچ (مدار گرمایش شوفاژ) 1/2 1 اینچ (لوله رفت و برگشت آب گرم مصرفی)
- کشور سازنده
- ایران
- گارانتی
- گروه صنعتی شوفاژکار
- مدت زمان گارانتی
- 10 سال دیگ چدنی، 12 ماه سایر قطعات
- نصب رایگان
- دارد
- اقلام رایگان همراه
- ندارد
اطلاعات کلی
مدل | آذرخش 7 بلند |
نوع | پکیج گرمایش و آبگرم |
عملکرد | موتورخانه یکپارچه بدون مشعل |
کشور سازنده | ایران |
مشخصات فیزیکی
نصب | زمینی |
ابعاد | 1460*625*1520 میلیمتر |
وزن | 342 کیلوگرم |
قطر دهانه مشعل | 110 میلیمتر |
قطر دودکش | 144 میلیمتر |
مشخصات فنی
شرایط کاربری | تا 350 متر مربع |
برچسب انرژی | A |
ظرفیت btu/h | 251,000 |
ظرفیت حرارتی | 63,400 کیلوکالری - 73.7 کیلوولت |
ظرفیت اسمی (Kcal) | 65000 |
حداکثر دمای آبگرم مدار گرمایش | 105 سانتیگراد |
حداکثر دمای آب مدار آب گرم | 60 سانتیگراد |
حداقل فشار آب راه انداز | 1 بار |
مخزن ذخیره آبگرم | 160 لیتر |
ظرفیت منبع انبساط | 8 لیتر |
حداکثر ارتفاع پمپ | 5 متر (معادل گرانفوس UPS 32-60) |
حجم آبگیری دیگ | 31.3 لیتر |
نوع برق مصرفی | تک فاز |
حجم محفظه احتراق | 0.0565 متر مکعب |
سایز اتصال (اینچ) | 1/2 1 اینچ (مدار گرمایش شوفاژ) 1/2 1 اینچ (لوله رفت و برگشت آب گرم مصرفی) |
خدمات پس از فروش
گارانتی | گروه صنعتی شوفاژکار |
مدت زمان گارانتی | 10 سال دیگ چدنی، 12 ماه سایر قطعات |
نصب رایگان | |
اقلام رایگان همراه |
