مبدل حرارتی استخر آکوامارین PHE120
- مبدل گرمایش استخر جوشی
- نوع پوسته و لوله (Shell & tube) بافل دار
- بدنه و لوله استنلس استیل AISI 304
- رنگ پودری الکترواستاتیک
- ظرفیت 120 کیلووات (100.000 کیلوکالری)

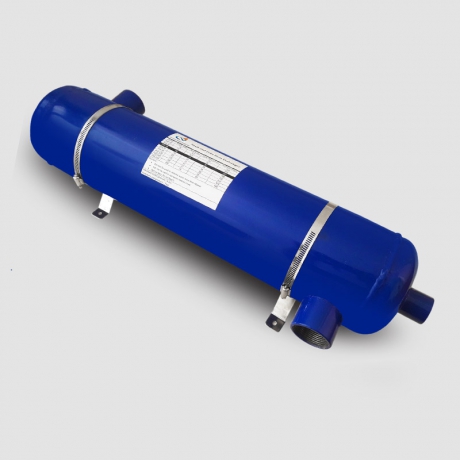

نقد و بررسی تخصصی مبدل حرارتی 120 کیلووات استخر و جکوزی آکوامارین مدل PHE120
مبدل حرارتی (Heat Exchanger) پوسته و لوله Shell & Tube استخر و جکوزی آکوامارین مناسب برای گرمایش آب در استخر و جکوزی خصوصی و عمومی بهوسیله انتقال حرارت از انواع سیستم های پکیج گرمایشی و موتورخانه می باشد.
مبدل های سری PHE آکوامارین از استنلس استیل AISI304 ضد زنگ ساخته شده و دارای رنگ پودری الکترواستاتیک میباشد. این مبدلها دارای کارایی بالا به لطف استفاده از بافل Baffle داخلی بوده که ضریب حرارتی را در طول مبدل افزایش داده و باعث هدایت بهتر جریان آب دیگ در مبدل میشود. 8 ظرفیت حرارتی از 20 الی 200 کیلووات قابلیت تامین گرمایش استخرهای سرپوشیده تا 200 متر مکعب (سیکل تصفیه 8 ساعته، گرمایش 12 ساعته) و استخر های روباز تا 10 متر مکعب (سیکل تصفیه 4 ساعته، گرمایش 12 ساعته) را دارد.
مبدل گرمایش استخر و جکوزی آکوامارین سری PHE به آسانی نصب شده و با انواع مختلف سیستم های گرمایشی از جمله دیگ های آبگرم چدنی و فولادی، پکیج های دیواری و زمینی و سیستم های گرمایش خورشیدی هماهنگ میباشد. (مبدل گرمایش استخر به تنهایی کار گرمایش استخر را انجام نمیدهد بلکه نیازمند یک منبع گرمایشی اولیه بوده که آب داغ را تامین نموده و بوسیله تبادل، آب استخر یا جکوزی را گرم مینماید.)
مبدل گرمایشی ایمکس مدل PHE120 با ظرفیت حرارتی 100.000 کیلوکالری (معادل مبدل 54 فوت) برای استخر های سرپوشیده تا 120 متر مکعب و استخر های روباز تا 60 متر مکعب (استاندارد گرمایش 12 ساعته) میباشد.
ویژگی های مبدل حرارتی استخر آکوامارین مدل PHE120
- بدنه و لولههای داخلی از جنس استنلس استیل AISI 304
- طراحی با بافل هدایت کننده داخلی آب
- ظرفیت حرارتی 120 کیلووات (100.000 کیلوکالری)
- دبی آبگرم 22.44 متر مکعب در ساعت
- اتصال ورودی و خروجی 2 اینچ (آب استخر)
- ابعاد کوچک و جمع و جور
- حداکثر فشار کاری 3 بار (سمت استخر) و 5 بار (سمت دیگ)
- قابلیت کارکرد با انواع دیگ آبگرم فولادی و چدنی و پکیج
ابعاد و اندازه مبدل گرمایش استخر آکوامارین سری PHE
مدل | A | B | C | D |
---|---|---|---|---|
PHE20 | 360mm | 144mm | "1 | "1 |
PHE35 | 540mm | 144mm | "1 | "1 |
PHE50 | 690mm | 144mm | "1 1/2 | "1 1/2 |
PHE70 | 790mm | 168mm | "1 1/2 | "1 1/2 |
PHE90 | 940mm | 168mm | "1 1/2 | "1 1/2 |
PHE120 | 1180mm | 168mm | "1 1/2 | "2 |
PHE160 | 1200mm | 219mm | "1 1/2 | "2 |
PHE200 | 1470mm | 219mm | "1 1/2 | "2 |
مشخصات
- مدل
- PHE120
- نوع
- مبدل گرمایش استخر
- عملکرد
- گرمایش استخر بهوسیله دیگ یا پکیج
- ظرفیت گرمایش
- 120 کیلووات
- ظرفیت اسمی (Kcal)
- 100000
- حداکثر فشار کاری
- خط بویلر 5 بار | خط استخر 3 بار
- دبی
- خط بویلر : 7.68 مترمکعب در ساعت | خط استخر 22.44 متر مکعب در ساعت
- جنس بدنه
- استیل 304
- ابعاد
- 1180*168 میلیمتر (طول نهایی*قطر خارجی)
- سطح حرارتی کویل
- 54 فوت
- سایز اتصال (اینچ)
- 2
- کشور سازنده
- ایران
- گارانتی
- اچ وک
- مدت زمان گارانتی
- تضمین اصالت و 7 روز ضمانت بازگشت
- نصب رایگان
- ندارد
اطلاعات کلی
مدل | PHE120 |
نوع | مبدل گرمایش استخر |
عملکرد | گرمایش استخر بهوسیله دیگ یا پکیج |
کشور سازنده | ایران |
مشخصات فیزیکی
جنس بدنه | استیل 304 |
ابعاد | 1180*168 میلیمتر (طول نهایی*قطر خارجی) |
مشخصات فنی
ظرفیت گرمایش | 120 کیلووات |
ظرفیت اسمی (Kcal) | 100000 |
حداکثر فشار کاری | خط بویلر 5 بار | خط استخر 3 بار |
دبی | خط بویلر : 7.68 مترمکعب در ساعت | خط استخر 22.44 متر مکعب در ساعت |
سطح حرارتی کویل | 54 فوت |
سایز اتصال (اینچ) | 2 |
خدمات پس از فروش
گارانتی | اچ وک |
مدت زمان گارانتی | تضمین اصالت و 7 روز ضمانت بازگشت |
نصب رایگان |
