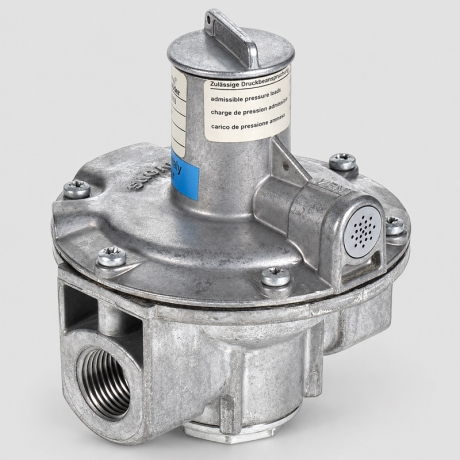

رگلاتور گاز 400 میلی بار کروم شرودر 1/2 اینچ GDJ15R04-0

نقد و بررسی تخصصی رگلاتور گاز کروم شرودر Kromschröder مدل GDJ15R04-0

رگلاتور گاز کروم شرودر GDJ15R04-0 از سری GDJ، برای کاهش فشار گاز و ثابت نگه‌داشتن فشار خروجی در خطوط گاز مشعل‌ها و تجهیزات احتراقی مورد استفاده قرار می‌گیرد. این مدل با اتصال رزوه‌ای 1/2 اینچ (DN15) طراحی شده و حداکثر فشار ورودی مجاز آن 400 میلی‌بار معادل 0.4 بار است.

وظیفه اصلی این رگلاتور، کاهش فشار ورودی و تأمین فشار پایدار مورد نیاز تجهیزات پایین‌دست است. تغییرات فشار ورودی یا میزان مصرف گاز می‌تواند روی عملکرد مشعل اثر بگذارد؛ رگلاتور GDJ15R04-0 با تنظیم فشار خروجی، شرایط مناسب‌تری برای عملکرد شیر گاز، مشعل و سایر تجهیزات خط گاز فراهم می‌کند.

محدوده قابل تنظیم فشار خروجی در مدل GDJ15 از 2 تا 55 میلی‌بار است و فشار خروجی دستگاه در حالت استاندارد کارخانه روی حدود 20 میلی‌بار تنظیم می‌شود. در صورت نیاز، فشار خروجی با انتخاب فنر مناسب و انجام تنظیم صحیح رگلاتور قابل تغییر است.

کاربرد رگلاتور GDJ15R04-0 در خط گاز

رگلاتور Kromschröder GDJ15R04-0 برای استفاده با گاز طبیعی، گاز شهری، LPG در حالت گازی و بیوگاز با شرایط مجاز مناسب است. سیال عبوری باید خشک بوده و در شرایط کاری داخل رگلاتور میعان ایجاد نشود.

سایز کوچک DN15 و اتصال رزوه‌ای Rp 1/2 اینچ باعث شده این مدل برای خطوط گاز با دبی پایین‌تر، مشعل‌های کوچک و متوسط و تجهیزات احتراقی دارای اتصال 1/2 اینچ گزینه مناسبی باشد. هنگام انتخاب رگلاتور باید علاوه بر سایز اتصال، دبی مورد نیاز، فشار گاز ورودی و فشار خروجی مورد نیاز مشعل نیز بررسی شود.

تنظیم و عملکرد فشار

GDJ15R04-0 یک رگلاتور فشار مکانیکی است و برای عملکرد خود به برق یا سیستم فرمان جداگانه نیاز ندارد. دیافراگم و فنر داخلی دستگاه تغییرات فشار خروجی را تشخیص داده و موقعیت مسیر عبور گاز را متناسب با فشار مورد نیاز تنظیم می‌کنند.

نسبت محدوده کنترل این سری 10:1 است. فشار خروجی مدل GDJ15 از 2 تا 55 میلی‌بار قابل تنظیم بوده و انتخاب فنر مناسب باید بر اساس فشار کاری مورد نیاز سیستم انجام شود. تنظیم دقیق فشار نیز بهتر است هنگام راه‌اندازی خط گاز و با اندازه‌گیری فشار واقعی انجام شود.

ساختار و شرایط نصب

بدنه رگلاتور GDJ از آلومینیوم ساخته شده و در بخش داخلی آن از دیافراگم و آب‌بندی NBR استفاده می‌شود. این ساختار برای استفاده در خطوط گاز و تجهیزات احتراقی طراحی شده و محدوده دمای محیط مجاز دستگاه از 20- تا 60+ درجه سانتی‌گراد است.

اتصالات این مدل از نوع رزوه داخلی Rp مطابق ISO 7-1 هستند. در زمان نصب باید جهت جریان مشخص‌شده روی بدنه رعایت شده و از واردشدن تنش مکانیکی لوله‌کشی به بدنه رگلاتور جلوگیری شود. همچنین انتخاب محل نصب باید به‌گونه‌ای باشد که امکان تنظیم و سرویس رگلاتور وجود داشته باشد.

انتخاب فنر و دامنه فشار خروجی (p2) رگلاتور گاز کروم شرودر GDJ15R04-0

ویژگی های رگلاتور گاز کروم شرودر Kromschröder مدل GDJ15R04-0

• رگلاتور فشار گاز از سری Kromschröder GDJ
• مناسب خطوط گاز مشعل و تجهیزات احتراقی
• سایز اسمی DN15
• اتصال رزوه‌ای 1/2 اینچ
• رزوه داخلی Rp مطابق ISO 7-1
• حداکثر فشار ورودی 400 میلی‌بار
• معادل حداکثر فشار ورودی 0.4 بار
• محدوده فشار خروجی 2 تا 55 میلی‌بار
• تنظیم کارخانه روی فشار خروجی 20 میلی‌بار
• نسبت محدوده کنترل 10:1
• مناسب گاز طبیعی
• مناسب گاز شهری
• قابل استفاده برای LPG در حالت گازی
• قابل استفاده برای بیوگاز در محدوده مجاز
• عملکرد کاملاً مکانیکی و بدون نیاز به برق
• بدنه ساخته‌شده از آلومینیوم
• نشیمنگاه شیر از جنس آلومینیوم
• دیافراگم و آب‌بندی از جنس NBR
• محدوده دمای محیط 20- تا 60+ درجه سانتی‌گراد
• مناسب تثبیت فشار گاز در ورودی تجهیزات احتراقی
