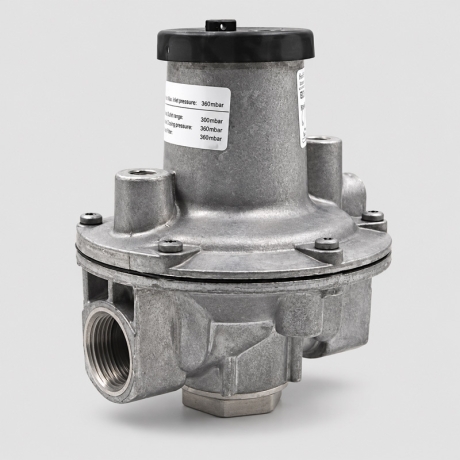

رگلاتور گاز 400 میلی بار کروم شرودر 3/4 اینچ GDJ20R04-0

نقد و بررسی تخصصی رگلاتور گاز کروم شرودر Kromschröder مدل GDJ20R04-0

رگلاتور گاز کروم شرودر GDJ20R04-0 از سری GDJ برای کاهش و تثبیت فشار گاز در خطوط تغذیه مشعل‌ها و تجهیزات احتراقی مورد استفاده قرار می‌گیرد. این مدل دارای سایز اسمی DN20 و اتصال رزوه‌ای داخلی 3/4 اینچ بوده و برای حداکثر فشار ورودی 400 میلی‌بار معادل 0.4 بار طراحی شده است.

عملکرد اصلی رگلاتور GDJ20R04-0 کاهش فشار گاز ورودی و نگه‌داشتن فشار خروجی در محدوده مورد نیاز سیستم است. ثابت ماندن فشار گاز در ورودی شیرهای کنترلی و مشعل، به عملکرد پایدارتر سیستم احتراق کمک کرده و تغییرات فشار خط اصلی را تا حد زیادی از تجهیزات پایین‌دست جدا می‌کند.

این مدل یک رگلاتور مکانیکی است و برای عملکرد خود نیازی به برق یا سیستم فرمان خارجی ندارد. فشار خروجی توسط مجموعه دیافراگم و فنر کنترل می‌شود و متناسب با فشار مورد نیاز سیستم می‌توان از فنرهای مختلف برای دستیابی به محدوده تنظیم مناسب استفاده کرد.

فشار خروجی و فنرهای GDJ20

یکی از ویژگی‌های مهم Kromschröder GDJ20 امکان استفاده از فنرهای مختلف برای تنظیم فشار خروجی است. بسته به فنر نصب‌شده، محدوده فشار خروجی این مدل می‌تواند از 5 تا 160 میلی‌بار انتخاب شود.

فنر استاندارد این سایز محدوده‌ای در حدود 12 تا 25 میلی‌بار را پوشش می‌دهد. برای فشارهای پایین‌تر یا بالاتر می‌توان از فنرهای متناسب با محدوده مورد نیاز استفاده کرد؛ بنابراین هنگام انتخاب یا جایگزینی رگلاتور باید علاوه بر کد اصلی دستگاه، محدوده فشار خروجی مورد نیاز سیستم نیز مشخص شود.

وجود چند محدوده فشار خروجی باعث می‌شود یک بدنه GDJ20 در کاربردهای مختلف قابل استفاده باشد، اما هر فنر فقط محدوده مشخصی را پوشش می‌دهد و نمی‌توان کل بازه 5 تا 160 میلی‌بار را با یک فنر واحد تنظیم کرد.

کاربرد رگلاتور GDJ20R04-0 در خط گاز

رگلاتور گاز GDJ20R04-0 برای استفاده در خطوط گاز مشعل، موتورخانه و تجهیزات احتراقی با دبی متناسب با سایز DN20 مناسب است. این رگلاتور می‌تواند برای گاز طبیعی، گاز شهری، LPG در حالت گازی و سایر گازهای مجاز متناسب با مشخصات دستگاه مورد استفاده قرار گیرد.

سایز اتصال Rp 3/4 اینچ این مدل را برای خطوط گاز کوچک و متوسط مناسب می‌کند. با این حال انتخاب رگلاتور صرفاً بر اساس سایز لوله انجام نمی‌شود و دبی مصرفی، فشار ورودی، فشار خروجی و افت فشار مورد انتظار نیز باید در محاسبات انتخاب در نظر گرفته شوند.

ساختار و نحوه عملکرد رگلاتور

رگلاتور GDJ20R04-0 به‌صورت مستقیم و مکانیکی عمل می‌کند. تغییر فشار خروجی باعث جابه‌جایی دیافراگم شده و فنر تنظیم، میزان بازشدگی مسیر عبور گاز را کنترل می‌کند. به این ترتیب فشار پایین‌دست در محدوده تنظیم‌شده حفظ می‌شود. این مدل با کد انتهایی -0 عرضه می‌شود که نشان‌دهنده نسخه بدون محل تست فشار ورودی روی بدنه است. در نسخه‌های دیگر سری GDJ، امکان وجود محل اندازه‌گیری فشار در ورودی نیز وجود دارد.

بدنه رگلاتور برای استفاده در خطوط گاز طراحی شده و نصب آن باید در جهت جریان مشخص‌شده روی بدنه انجام شود. همچنین لازم است فضای کافی در اطراف قسمت فنر وجود داشته باشد تا امکان تنظیم فشار یا تعویض فنر در زمان سرویس فراهم باشد.

ابعاد و شرایط نصب

رگلاتور گاز کروم شرودر GDJ20 دارای طول 125 میلی‌متر، ارتفاع کلی بخش فوقانی 132 میلی‌متر، ارتفاع قسمت پایین بدنه 34 میلی‌متر و قطر تقریبی 134 میلی‌متر است. وزن دستگاه نیز حدود 1 کیلوگرم است.

این ابعاد نسبت به مدل GDJ15 بزرگ‌تر بوده و هنگام نصب داخل قطار گاز یا تابلوهای فشرده باید فضای کافی برای بدنه و قسمت تنظیم فنر در نظر گرفته شود. نصب دستگاه می‌تواند در وضعیت افقی یا عمودی انجام شود، اما نصب وارونه آن مناسب نیست.

استاندارد و ایمنی

سری GDJ بر اساس استاندارد EN 88-1، رده A، گروه 2 طراحی شده است. این استاندارد مربوط به رگلاتورهای فشار مورد استفاده در تجهیزات گازسوز بوده و الزامات عملکردی و ایمنی این تجهیزات را مشخص می‌کند.

در زمان نصب رگلاتور باید جهت جریان گاز، فشار مجاز ورودی و محدوده تنظیم فشار خروجی رعایت شود. همچنین استفاده از فیلتر مناسب در بخش بالادست رگلاتور می‌تواند از ورود آلودگی و ذرات موجود در خط به بخش‌های داخلی دستگاه جلوگیری کند.

انتخاب فنر و دامنه فشار خروجی (p2) رگلاتور گاز کروم شرودر GDJ20R04-0

ویژگی های رگلاتور گاز کروم شرودر Kromschröder مدل GDJ20R04-0

• رگلاتور فشار گاز از سری Kromschröder GDJ
• مناسب خطوط گاز مشعل و تجهیزات احتراقی
• سایز اسمی DN20
• اتصال رزوه‌ای داخلی 3/4 اینچ
• رزوه Rp مطابق استاندارد ISO 7-1
• حداکثر فشار ورودی 400 میلی‌بار
• معادل حداکثر فشار ورودی 0.4 بار
• فشار خروجی قابل انتخاب با فنرهای مختلف
• پوشش محدوده فشار خروجی 5 تا 160 میلی‌بار
• فنر استاندارد با محدوده تقریبی 12 تا 25 میلی‌بار
• عملکرد مکانیکی و بدون نیاز به برق
• مناسب گاز طبیعی و گازهای سوختی مجاز
• کد -0 بدون محل تست فشار ورودی
• مطابق استاندارد EN 88-1
• دارای رده عملکردی Class A
• قرارگرفته در Group 2
• طول بدنه 125 میلی‌متر
• ارتفاع H1 برابر 132 میلی‌متر
• ارتفاع H2 برابر 34 میلی‌متر
• قطر بدنه حدود 134 میلی‌متر
• وزن حدود 1 کیلوگرم
• مناسب تثبیت فشار گاز در ورودی تجهیزات احتراقی
