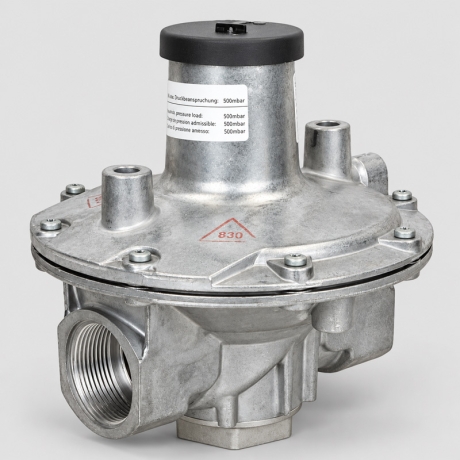

رگلاتور گاز 400 میلی بار کروم شرودر 1 1/2 اینچ GDJ40R04-0

رگلاتور گاز 400 میلی بار کروم شرودر 1 1/2 اینچ GDJ40R04-0

  • حداکثر فشار ورودی 400 میلی‌بار
  • محدوده فشار خروجی 5 تا 160 میلی‌بار
  • سایز اتصال 1½ اینچ رزوه‌ای
  • مطابق استاندارد EN 88-1 رده A گروه 2
ادامه مطلبنمایش کمتر
قیمت استعلام شود.
برند :
کروم شرودر kromschroder
اضافه به مقایسه0

trust


مشاوره رایگان
تخصصی و مهندسی

پیشنهاد صادقانه
طبق نیاز مشتری

تضمین اصالت
کالا و گارانتی

تضمین قیمت
منصفانه و مناسب

ارسال متنوع
به سراسر ایران

واتساپ 09351027656

  09351027656

تخفیف محدود در فروشگاه اچ وک

توضیحات

نقد و بررسی تخصصی رگلاتور گاز کروم شرودر Kromschröder مدل GDJ40R04-0

رگلاتور گاز کروم شرودر GDJ40R04-0 از سری GDJ برای کاهش و تثبیت فشار گاز در خطوط تغذیه مشعل‌ها، موتورخانه‌ها و سیستم‌های احتراقی صنعتی مورد استفاده قرار می‌گیرد. این مدل دارای سایز اسمی DN40 و اتصال رزوه‌ای داخلی 1½ اینچ بوده و برای حداکثر فشار ورودی 400 میلی‌بار معادل 0.4 بار طراحی شده است.

رگلاتور GDJ40R04-0 فشار گاز ورودی را به محدوده مورد نیاز تجهیزات پایین‌دست کاهش می‌دهد و با جبران تغییرات فشار ورودی و دبی مصرفی، فشار خروجی را در محدوده تنظیم‌شده حفظ می‌کند. این ویژگی باعث می‌شود شیرهای گاز و مشعل در شرایط فشار پایدارتر کار کنند. این مدل یک رگلاتور مکانیکی فنردار است و برای عملکرد خود به برق یا سیستم فرمان خارجی نیاز ندارد. دیافراگم جبران فشار ورودی، دیافراگم کاری و فنر تنظیم فشار، مجموعه اصلی کنترل فشار را تشکیل می‌دهند.

فشار خروجی و فنرهای GDJ40

فشار خروجی Kromschröder GDJ40R04-0 با توجه به فنر نصب‌شده روی رگلاتور تعیین می‌شود. برای این سایز چندین فنر با محدوده‌های مختلف وجود دارد و در مجموع امکان انتخاب فشار خروجی در بازه 5 تا 160 میلی‌بار فراهم شده است. فنر استاندارد GDJ40 محدوده 12.5 تا 25 میلی‌بار را پوشش می‌دهد و تنظیم کارخانه رگلاتور در حالت استاندارد حدود 20 میلی‌بار است. برای دستیابی به فشارهای پایین‌تر یا بالاتر باید فنر متناسب با محدوده مورد نیاز انتخاب شود.

بنابراین فشار خروجی 5 تا 160 میلی‌بار به معنی تنظیم یک فنر در کل این بازه نیست؛ هر فنر محدوده کاری مشخصی دارد و هنگام سفارش یا جایگزینی رگلاتور باید فشار خروجی مورد نیاز سیستم نیز مشخص شود.

کاربرد رگلاتور GDJ40R04-0 در خط گاز

رگلاتور گاز GDJ40R04-0 با اتصال 1½ اینچ برای خطوط گاز با ظرفیت بالاتر نسبت به مدل‌های GDJ15، GDJ20 و GDJ25 مناسب است. این مدل در خطوط تغذیه مشعل‌های گازی، تجهیزات موتورخانه و سیستم‌های احتراقی صنعتی مورد استفاده قرار می‌گیرد. برای انتخاب صحیح این رگلاتور، علاوه بر سایز اتصال باید دبی مصرف گاز، فشار ورودی، فشار خروجی مورد نیاز و افت فشار قابل قبول بررسی شود. سایز لوله به‌تنهایی معیار کافی برای انتخاب ظرفیت رگلاتور نیست.

این سری برای گاز طبیعی، گاز شهری، LPG در حالت گازی و بیوگاز در محدوده مجاز قابل استفاده است. گاز عبوری باید خشک باشد و در تمام شرایط کاری از تشکیل میعان داخل رگلاتور جلوگیری شود.

نحوه عملکرد رگلاتور

GDJ40R04-0 از دیافراگم جبران فشار ورودی برای کاهش تأثیر تغییرات فشار بالادست استفاده می‌کند. فشار خروجی از طریق مسیر داخلی به دیافراگم کاری منتقل شده و در مقابل نیروی فنر تنظیم قرار می‌گیرد. در صورت کاهش فشار خروجی، مسیر عبور گاز بیشتر باز می‌شود و با افزایش فشار خروجی، میزان عبور گاز کاهش پیدا می‌کند. به این ترتیب رگلاتور تلاش می‌کند فشار تنظیم‌شده را با وجود تغییرات دبی مصرف ثابت نگه دارد.

وجود دیافراگم ایمنی اضافی در ساختار سری GDJ باعث می‌شود در شرایط نصب معمول، نیازی به اجرای خط تنفسی جداگانه برای رگلاتور وجود نداشته باشد.

ساختار و شرایط نصب

اتصال GDJ40R04-0 از نوع رزوه داخلی Rp مطابق ISO 7-1 است. کد R نشان‌دهنده اتصال Rp، کد 04 بیانگر حداکثر فشار ورودی 400 میلی‌بار و پسوند -0 نشان‌دهنده نسخه بدون محل تست فشار ورودی است. رگلاتور باید به‌گونه‌ای نصب شود که محفظه فنر رو به بالا یا به سمت جانبی قرار داشته باشد و نصب آن به‌صورت وارونه مجاز نیست. همچنین باید فضای کافی برای تنظیم فشار و تعویض فنر در زمان سرویس در نظر گرفته شود.

محدوده دمای محیط مجاز برای این سری از 20- تا 60+ درجه سانتی‌گراد است و بدنه اصلی رگلاتور از آلومینیوم ساخته شده است.

ابعاد رگلاتور GDJ40

مدل GDJ40 دارای طول بدنه 155 میلی‌متر، ارتفاع H1 برابر 149 میلی‌متر، ارتفاع H2 برابر 45 میلی‌متر و قطر D برابر 185 میلی‌متر است.

وزن این رگلاتور حدود 1.9 کیلوگرم است. به دلیل ابعاد بزرگ‌تر نسبت به مدل‌های DN20 و DN25، هنگام طراحی قطار گاز باید فضای کافی برای بدنه، محفظه فنر و دسترسی جهت سرویس در نظر گرفته شود.

استاندارد و ایمنی

رگلاتورهای سری GDJ مطابق استاندارد EN 88-1 برای رگلاتورهای فشار تجهیزات گازسوز طراحی شده‌اند و در رده A، گروه 2 قرار می‌گیرند.

حداکثر فشار ورودی مجاز برای GDJ40R04-0 برابر 400 میلی‌بار است و این مقدار نباید در شرایط کاری از حد مجاز تجاوز کند. استفاده از فیلتر مناسب در بالادست رگلاتور نیز برای جلوگیری از ورود ذرات و آلودگی به مکانیزم داخلی توصیه می‌شود.

انتخاب فنر و دامنه فشار خروجی (p2) رگلاتور گاز کروم شرودر GDJ40R04-0

کد فنر رنگ فنر P1 P2
03089131 سبز تیره / آبی روشن حداکثر 400 mbar 5 تا 15 mbar
03089132 مشکی حداکثر 400 mbar 12.5 تا 25 mbar
03089133 سبز تیره / قهوه‌ای حداکثر 400 mbar 22.5 تا 35 mbar
03089134 سبز تیره / نارنجی حداکثر 400 mbar 30 تا 50 mbar
03089135 مشکی / سبز روشن حداکثر 400 mbar 45 تا 65 mbar
03089136 قرمز / نارنجی حداکثر 400 mbar 60 تا 80 mbar
03089137 صورتی / طلایی حداکثر 400 mbar 75 تا 100 mbar
03089138 زرد / نارنجی حداکثر 400 mbar 100 تا 160 mbar

ویژگی های رگلاتور گاز کروم شرودر Kromschröder مدل GDJ40R04-0

  • مناسب خطوط گاز مشعل و تجهیزات احتراقی
  • سایز اسمی DN40
  • اتصال رزوه‌ای داخلی 1½ اینچ
  • رزوه Rp مطابق ISO 7-1
  • حداکثر فشار ورودی 400 میلی‌بار
  • معادل حداکثر فشار ورودی 0.4 بار
  • فشار خروجی قابل انتخاب با فنرهای مختلف
  • محدوده کلی فشار خروجی 5 تا 160 میلی‌بار
  • فنر استاندارد با محدوده 12.5 تا 25 میلی‌بار
  • تنظیم کارخانه حدود 20 میلی‌بار
  • دارای دیافراگم جبران فشار ورودی
  • دارای دیافراگم ایمنی
  • عملکرد مکانیکی و بدون نیاز به برق
  • مناسب گاز طبیعی، گاز شهری و LPG گازی
  • مناسب بیوگاز در محدوده مجاز
  • کد -0 بدون محل تست فشار ورودی
  • مطابق استاندارد EN 88-1
  • رده عملکردی Class A
  • گروه 2
ادامه مطلبنمایش کمتر
جزئیات محصول
Kromschroder-GDJ40R04-0

مشخصات

مدل
GDJ40R04-0
نوع
رگلاتور گاز
استاندارد
EN 88-1 – Class A – Group 2
محدوده دمای محیط کارکرد
20- الی 60+ درجه سانتیگراد
سیال
هوا
گاز شهری
گاز طبیعی
گاز مایع
کاربری
کنترل و تثبیت فشار گاز در سیستم‌های گرمایشی، موتورخانه، خطوط گاز شهری و صنعتی
دامنه فشار قابل تنظیم
5 الی 160 میلی بار (20 میلی بار تنظیم کارخانه)
حداکثر فشار ورودی
0 الی 400 میلی بار
ابعاد
155*185*195 میلیمتر (طول*عرض*ارتفاع)
وزن
1.9 کیلوگرم
سایز اتصال (اینچ)
1/2 1
نوع اتصال
دنده ای
کشور سازنده
آلمان
گارانتی
اِچ وَک
تضمین اصالت و سلامت فیزیکی
دارد
