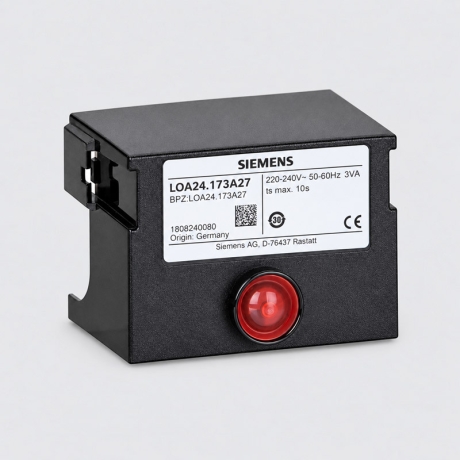

رله مشعل زیمنس LOA24.173A27

نقد و بررسی تخصصی رله مشعل زیمنس SIEMENS مدل LOA24.171B27

رله مشعل زیمنس LOA24.173A27 یک کنترلر ایمنی برای راه‌اندازی و نظارت بر مشعل‌های گازوئیلی فن‌دار است. این مدل برای مشعل‌های یک‌مرحله‌ای و دو‌مرحله‌ای با مصرف سوخت کمتر از 30 کیلوگرم در ساعت طراحی شده و وظیفه کنترل مراحل مختلف روشن شدن مشعل، جرقه‌زنی، ورود سوخت و نظارت بر تشکیل شعله را بر عهده دارد.

در زمان دریافت فرمان روشن شدن، رله ابتدا فن مشعل را فعال می‌کند تا محفظه احتراق تهویه شود. سیستم جرقه نیز بر اساس برنامه زمانی کنترلر وارد مدار شده و پس از فراهم شدن شرایط لازم، شیر سوخت فعال می‌شود. پس از تشکیل شعله، سنسور شعله وضعیت احتراق را کنترل کرده و در صورت بروز خطا، از ادامه کار ناایمن مشعل جلوگیری می‌شود.

این مدل از خانواده قدیمی و شناخته‌شده LOA است و امروزه به‌خصوص به‌عنوان قطعه یدکی برای مشعل‌های گازوئیلی موجود و تجهیزات قدیمی‌تر اهمیت دارد. به همین دلیل هنگام تعویض آن بهتر است شماره کامل رله قبلی بررسی شود و صرفاً مشابه بودن ظاهر یا پایه ملاک انتخاب قرار نگیرد.

مناسب مشعل‌های یک و دو مرحله‌ای

LOA24.173A27 قابلیت استفاده در مشعل‌های گازوئیلی یک‌مرحله‌ای و دو‌مرحله‌ای را دارد. در مشعل‌های دو‌مرحله‌ای، پس از تشکیل و تشخیص شعله، مرحله دوم شیر سوخت می‌تواند طبق برنامه زمانی کنترلر آزاد شود.

پارامتر t4 در این مدل حدود 20 ثانیه است و فاصله زمانی بین تشکیل شعله و آزاد شدن شیر سوخت مرحله دوم یا BV2 را مشخص می‌کند. بنابراین این رله علاوه بر مشعل‌های تک‌مرحله‌ای، برای سیستم‌هایی که از کنترل دو مرحله‌ای ظرفیت استفاده می‌کنند نیز قابل استفاده است.

برنامه زمانی LOA24.173A27

یکی از مهم‌ترین موارد در انتخاب رله‌های سری LOA، برنامه زمانی آنهاست. در LOA24.173A27 زمان پیش‌تهویه t1 حداقل 13 ثانیه در نظر گرفته شده است. در این مدت فن مشعل محفظه احتراق را پیش از ورود سوخت تهویه می‌کند.

زمان پیش‌جرقه t3 حدود 13 ثانیه و زمان ایمنی اصلی یا TSA حداکثر 10 ثانیه است. پس از ورود سوخت، شعله باید در این مدت تشکیل و توسط سنسور تشخیص داده شود؛ در غیر این صورت رله اجازه ادامه عملکرد عادی مشعل را نخواهد داد.

ویژگی مهم این تیپ وجود دو زمان مربوط به پس‌جرقه است:

• t3n؛ پس‌جرقه بلند: حدود 20 ثانیه
• t3n′؛ پس‌جرقه کوتاه: حدود 2 ثانیه

وجود t3n′ دو ثانیه‌ای یکی از تفاوت‌های مهم LOA24.173A27 با مدل LOA24.171B27 است؛ در مدل 171B27 زمان t3n′ تعریف نشده است.

بنابراین با وجود اینکه این دو رله از نظر ولتاژ، ظاهر، زمان پیش‌تهویه و زمان ایمنی بسیار شبیه هستند، برنامه داخلی آنها کاملاً یکسان نیست و بهتر است بدون بررسی مشخصات مشعل جایگزین مستقیم یکدیگر نشوند.

کنترل شعله با QRB و QRC

تشخیص شعله در LOA24.173A27 می‌تواند با فتوسل‌های سری QRB یا دتکتور شعله آبی QRC انجام شود.

فتوسل QRB معمولاً برای نظارت بر شعله زرد مشعل گازوئیلی به کار می‌رود، در حالی که QRC برای مشعل‌هایی با شعله آبی طراحی شده است. سنسور شعله جزو خود رله نیست و متناسب با طراحی مشعل به‌صورت جداگانه انتخاب می‌شود.

یکی از تفاوت‌های فنی این مدل با LOA24.171B27 در سطح سیگنال سنسور شعله است. برای LOA24.173A27 حداقل جریان مورد نیاز در حالت وجود شعله برای QRB و QRC حدود 45 میکروآمپر است و حداکثر جریان مجاز در مرحله پیش‌تهویه بدون شعله 5.5 میکروآمپر اعلام شده است.

این تفاوت نیز دلیل دیگری است که در زمان تعویض رله باید شماره کامل مدل و سنسور نصب‌شده روی مشعل بررسی شود.

عملکرد ایمنی و Lockout

این رله علاوه بر کنترل مراحل روشن شدن، بر صحت فرآیند احتراق نیز نظارت دارد.

اگر در زمان راه‌اندازی شعله در پایان زمان ایمنی تشکیل نشده باشد، رله وارد وضعیت Lockout می‌شود. وجود سیگنال شعله یا نور نامعتبر در زمانی که هنوز نباید شعله‌ای وجود داشته باشد نیز به‌عنوان وضعیت غیرعادی تشخیص داده می‌شود.

در صورت از بین رفتن شعله هنگام کار، سیکل راه‌اندازی مجدد انجام می‌شود و اگر شعله مجدداً در زمان تعیین‌شده تشکیل نشود، سیستم به حالت Lockout می‌رود. پس از وقوع خطا، کلید Reset و چراغ قرمز روی رله برای اعلام وضعیت و آزاد کردن مجدد کنترلر استفاده می‌شوند.

حفاظت در برابر افت ولتاژ

LOA24.173A27 به سیستم تشخیص افت ولتاژ مجهز است. در صورت کاهش بیش از حد ولتاژ شبکه، رله از راه‌اندازی عادی مشعل جلوگیری می‌کند تا موتور، شیرهای سوخت و سایر تجهیزات در شرایط نامطمئن کار نکنند.

برای نسخه 220 تا 240 ولت، عملکرد مدار افت ولتاژ در حدود 165 ولت AC انجام می‌شود.

پایه و تجهیزات جانبی

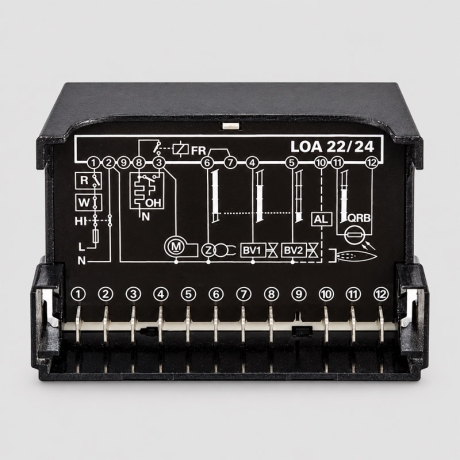

رله LOA24.173A27 از نوع Plug-in است و روی پایه سری AGK11 نصب می‌شود. سیم‌کشی اصلی مشعل روی پایه انجام شده و خود رله روی آن قرار می‌گیرد؛ بنابراین هنگام سرویس و تعویض، در صورت سالم بودن پایه، نیازی به باز کردن تمام سیم‌های مشعل نیست.

فتوسل QRB، دتکتور QRC، پایه AGK11 و متعلقات مربوط به نصب، قطعات جداگانه هستند و همراه خود رله ارائه نمی‌شوند.

بدنه رله از پلاستیک مقاوم در برابر ضربه، حرارت و شعله ساخته شده و ابعاد مجموعه همراه پایه حدود 91 × 62 × 63 میلی‌متر است. وزن خود رله نیز حدود 180 گرم است.

مدل جایگزین LOA24.173A27

مدل LMO14.113C2 به‌عنوان کنترلر جدیدتر متناظر با LOA24.173A27 معرفی شده است. با این حال برای جایگزینی روی یک مشعل قدیمی، بهتر است پایه، سیم‌کشی، نوع سنسور شعله و برنامه کاری مشعل پیش از تعویض بررسی شوند.

ویژگی های رله مشعل زیمنس LOA24.173A27

• مخصوص مشعل‌های گازوئیلی فن‌دار
• مناسب مشعل‌های یک و دو مرحله‌ای
• مناسب ظرفیت کمتر از 30 کیلوگرم بر ساعت
• تشخیص شعله با QRB یا QRC
• دارای پس‌جرقه کوتاه و بلند
• دارای سیستم ایمنی Lockout
• مجهز به تشخیص افت ولتاژ
• کنترل فن، جرقه و شیرهای سوخت
• قابلیت کنترل مرحله دوم سوخت
• نصب روی پایه AGK11

جدول مقایسه مشخصات رله‌های مشعل سری LOA2 / LOA3

توضیح پارامترهای زمانی

• t1: زمان پیش‌تهویه مشعل
• t3: زمان پیش‌جرقه
• TSA: زمان ایمنی برای تشکیل و تشخیص شعله
• t3n: زمان پس‌جرقه بلند
• t3n′: زمان پس‌جرقه کوتاه
• t4: فاصله زمانی از تشکیل شعله تا آزاد شدن شیر سوخت مرحله دوم BV2

LOA24.171B27 مدل استاندارد این گروه است. LOA24.173A27 از نظر زمان‌های اصلی مشابه است، اما دارای پس‌جرقه کوتاه t3n′ برابر 2 ثانیه نیز هست. LOA26.171B27 برنامه زمانی اصلی مشابه LOA24.171B27 دارد، اما امکان Reset از راه دور با ماژول ARK21A27 را فراهم می‌کند. بنابراین با وجود شباهت ظاهری این رله‌ها، شماره کامل مدل باید هنگام تعویض مورد توجه قرار گیرد.
