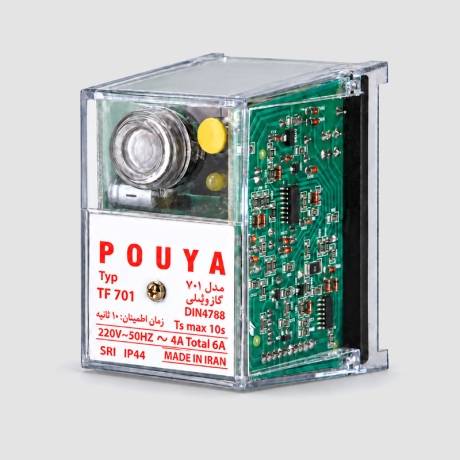

رله مشعل گازوئیلی پویا مدل TF701 یک کنترلر الکترونیکی برای راه‌اندازی، کنترل و حفاظت مشعل‌های گازوئیلی است. این رله وظیفه دارد مراحل مختلف روشن شدن مشعل را با ترتیب زمانی مشخص کنترل کرده و پس از تشکیل شعله نیز وضعیت آن را به‌صورت مداوم توسط فتوسل بررسی کند. TF701 از چشم فتوسل برای تشخیص شعله استفاده می‌کند و به LED نشان‌دهنده وضعیت شعله مجهز است. این نشانگر در هنگام راه‌اندازی و سرویس مشعل امکان بررسی سریع‌تر عملکرد فتوسل و تشخیص دریافت یا عدم دریافت سیگنال شعله را فراهم می‌کند.
در شروع سیکل کاری، رله ابتدا یک دوره پیش‌تهویه 12 ثانیه‌ای ایجاد می‌کند تا فن مشعل هوای داخل محفظه احتراق را جابه‌جا کند. زمان جرقه‌زنی اولیه نیز 12 ثانیه در نظر گرفته شده است. پس از فرمان سوخت، تشکیل شعله توسط فتوسل کنترل می‌شود و زمان ایمنی رله 10 ثانیه است؛ بنابراین در صورت تشکیل نشدن شعله در محدوده زمانی مجاز، کنترلر اجازه ادامه کار عادی مشعل را نمی‌دهد. یکی دیگر از مشخصات TF701، وجود امکان کنترل شیر دوم با تأخیر 24 ثانیه‌ای است. این ویژگی در مدارهایی که از دو مرحله ورود سوخت استفاده می‌کنند امکان صدور فرمان مرحله دوم پس از سپری شدن زمان مشخص را فراهم می‌کند.
رله پویا TF701 با ولتاژ نامی 230 ولت کار می‌کند و محدوده قابل قبول ولتاژ ورودی آن بین 180 تا 250 ولت است. توان مصرفی خود کنترلر حدود 3VA بوده و حداکثر جریان خروجی هر مسیر تا 4 آمپر در نظر گرفته شده است؛ البته مجموع جریان عبوری از تمام خروجی‌ها نباید از 6 آمپر بیشتر شود. محدوده دمای کاری این رله از 10- تا 60+ درجه سانتیگراد است و با وزن حدود 145 گرم در تابلو یا مجموعه کنترل مشعل نصب می‌شود. وضعیت نصب فیزیکی آن نیز محدودیت جهت خاصی ندارد و می‌توان متناسب با شرایط مجموعه مشعل آن را نصب کرد.
در زمان تعویض رله TF701 باید علاوه بر مدل رله، نوع پایه، ترتیب سیم‌بندی، نوع فتوسل، نحوه فرمان شیرهای سوخت و جریان مصرفی تجهیزات متصل بررسی شود. تطابق ظاهری رله به‌تنهایی برای جایگزینی کافی نیست و مدار فرمان مشعل باید با مشخصات TF701 سازگار باشد.
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچ‌وک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه می‌شود. سفارش‌های تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده می‌شوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر می‌باشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانه‌های حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه می‌شوند. سفارش‌های با مقصد شهرستان‌های استان تهران (مانند شهر ری یا دماوند)، استان‌های همجوار (البرز - قم و ...) و سایر استان‌ها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال می‌شوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) می‌شود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستان‌های استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه می‌شود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.
اطلاعات کلی
| مدل | Pouya TF701 |
| نوع | رله مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| محدوده دمای محیط کارکرد | -10 الی +60 درجه سانتیگراد |
| ابعاد | 80*120*100 میلی‌متر |
| وزن | 145 گرم |
مشخصات فنی
| نوع برق مصرفی | تک فاز |
خدمات پس از فروش
| گارانتی | پویا الکترونیک |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
