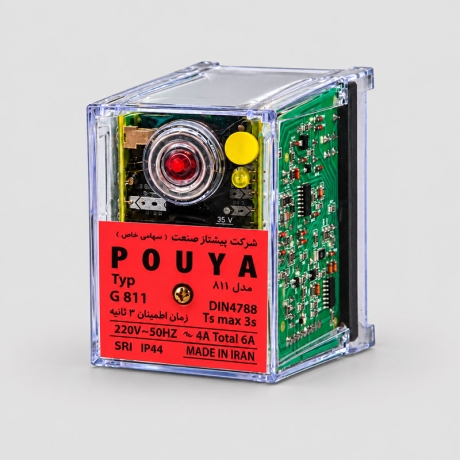

رله مشعل دوگانه سوز پویا G811-UV

نقد و بررسی تخصصی رله مشعل دوگانه سوز پویا الکترونیک مدل G811 UV

رله مشعل دوگانه‌سوز پویا مدل G811-UV یک کنترلر الکترونیکی برای راه‌اندازی، کنترل و حفاظت مشعل‌های دوگانه‌سوز است که برای تشخیص شعله از سنسور UV استفاده می‌کنند. این رله مراحل مختلف راه‌اندازی مشعل را مدیریت کرده و عملکرد اجزایی مانند فن، ترانس جرقه، شیرهای سوخت و مدار تشخیص شعله را تحت کنترل قرار می‌دهد. تمام رله‌های سری G811 قابلیت پشتیبانی از دو شیر سوخت را دارند و به همین دلیل برای مشعل‌هایی که در مدار سوخت خود از دو شیر برقی استفاده می‌کنند مناسب هستند. این ساختار امکان کنترل مرحله‌ای و ایمن‌تر ورود سوخت را فراهم می‌کند و باعث می‌شود رله بتواند توالی راه‌اندازی مشعل را با دقت بیشتری مدیریت کند.

در این مدل، تشخیص وجود و پایداری شعله توسط سنسور UV انجام می‌شود. استفاده از سنسور فرابنفش برای مشعل‌هایی مناسب است که شعله آن‌ها قابلیت تشخیص مطمئن توسط سنسور UV را دارد. در صورت تشکیل نشدن شعله، قطع شدن سیگنال سنسور یا بروز اختلال در شرایط ایمنی، کنترلر وارد وضعیت خطا شده و ادامه کار مشعل را متوقف می‌کند. روی قسمت بالایی G811-UV یک LED راهنما، دکمه ریست و پیچ اتصال به پایه قرار دارد. LED وضعیت عملکرد کنترلر را نمایش می‌دهد و در صورت ورود رله به حالت خطا، پس از رفع علت مشکل می‌توان کنترلر را با دکمه ریست مجدداً وارد سیکل کاری کرد.

این رله با ولتاژ نامی 220 ولت کار می‌کند و محدوده مجاز ولتاژ ورودی آن 180 تا 250 ولت است. حداکثر جریان قابل عبور از هر پایه 4 آمپر بوده و مجموع جریان خروجی نباید از 6 آمپر بیشتر شود. برای حفاظت مدار نیز استفاده از فیوز سریع 10 آمپر یا فیوز کند 6 آمپر در نظر گرفته می‌شود. مدل G811-UV دارای درجه حفاظت IP44 بوده و در محدوده دمایی 20- تا 60+ درجه سانتی‌گراد قابل استفاده است. وزن رله حدود 145 گرم است و محدودیت خاصی برای وضعیت نصب آن وجود ندارد.

در زمان نصب یا جایگزینی این رله، باید نوع پایه، ترتیب سیم‌بندی، مسیر سنسور UV، اتصال ارت، پرشر هوا و پرشر گاز با دقت بررسی شوند. مشابه بودن ظاهری دو رله به‌تنهایی برای جایگزینی کافی نیست و اگر G811 جایگزین کنترلری با مدل متفاوت شود، ممکن است نیاز به تغییر سیم‌بندی وجود داشته باشد. عملکرد صحیح سنسور UV نیز نقش مهمی در پایداری کار مشعل دارد. آلودگی سنسور، خرابی کابل، قرارگیری نامناسب سنسور نسبت به شعله، قطع ارت یا افت ولتاژ می‌تواند باعث ورود رله به وضعیت خطا شود.

در صورت تشکیل شعله و خاموش شدن مشعل پس از مدت کوتاه، یکی از اولین مواردی که باید بررسی شود وضعیت سنسور UV و مسیر اتصال آن است. برای بهره‌برداری ایمن، تغذیه یا فرمان رله G811 باید حداقل یک بار در هر 24 ساعت قطع شود. این قطع به‌صورت خودکار توسط خود رله انجام نمی‌شود و باید در سیکل طبیعی سیستم کنترل یا مدار فرمان مشعل اتفاق بیفتد.

ویژگی های رله مشعل دوگانه‌سوز پویا الکترونیک مدل G811-UV

• مناسب کنترل مشعل‌های دوگانه‌سوز
• تشخیص شعله توسط سنسور UV
• پشتیبانی از دو شیر سوخت
• دارای LED نمایش وضعیت عملکرد
• دارای دکمه ریست روی بدنه
• محدوده ولتاژ کاری 180 تا 250 ولت
• درجه حفاظت IP44
• حداکثر جریان هر پایه ۴ آمپر
• حداکثر مجموع جریان خروجی ۶ آمپر
• زمان تخلیه اولیه 40 ثانیه
• زمان جرقه زنی اولیه 3 ثانیه
• جریان یونیزاسیون: ۵ میکرو آمپر
• یونیزاسیون : میله یون ، (LANDIS ‏)QR(BRAHMA) UVZ2 & UVZ1
• دمای مجاز برای کار رله و چشم فتوسل : ۲۰- تا ۶۰+ درجه سانتی گراد
• زمان تاخیر بازگشت به تنظیمات اولیه پس از خاموش شدن: ۲ ثانیه
• دارای عملکرد حفاظتی در صورت قطع یا تشکیل نشدن شعله
• ساخت ایران
