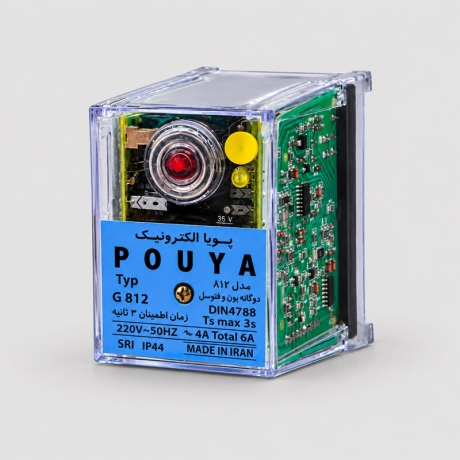

رله مشعل دوگانه سوز پویا G812 یون و فتوسل همزمان

نقد و بررسی تخصصی رله مشعل دوگانه‌سوز پویا الکترونیک مدل G812 یون و فتوسل همزمان

رله مشعل دوگانه‌سوز پویا مدل G812 یک کنترلر الکترونیکی برای راه‌اندازی، کنترل و حفاظت مشعل‌های دوگانه‌سوز است. این مدل برای سیستم‌هایی طراحی شده که تشخیص شعله در آن‌ها توسط میله یون و چشم فتوسل به‌صورت همزمان انجام می‌شود و به همین دلیل امکان پایش مطمئن‌تر وضعیت شعله در شرایط کاری مختلف مشعل را فراهم می‌کند. G812 مراحل اصلی راه‌اندازی مشعل شامل کنترل فن، جرقه، شیرهای سوخت و مدار تشخیص شعله را مدیریت می‌کند. این رله قابلیت پشتیبانی از دو شیر سوخت را دارد و برای مشعل‌هایی که در مدار فرمان آن‌ها از دو شیر برقی استفاده می‌شود مناسب است.

در این مدل، میله یون و فتوسل به‌طور همزمان در فرآیند تشخیص شعله نقش دارند. در صورت تشکیل نشدن شعله، قطع شدن سیگنال هر یک از مدارهای تشخیص یا برقرار نبودن شرایط حفاظتی، رله وارد وضعیت خطا شده و ادامه کار مشعل متوقف می‌شود. پس از رفع علت خطا، امکان راه‌اندازی مجدد توسط دکمه ریست روی رله وجود دارد. در قسمت بالایی G812، LED راهنما، دکمه ریست و پیچ اتصال به پایه قرار گرفته است. LED امکان بررسی سریع وضعیت عملکرد رله را فراهم می‌کند و پیچ اتصال نیز باید هنگام نصب به‌طور کامل محکم شود تا ارتباط صحیح کنترلر با پایه برقرار باشد.

این رله با ولتاژ نامی 220 ولت کار می‌کند و محدوده مجاز ولتاژ ورودی آن 180 تا 250 ولت است. حداکثر جریان قابل عبور از هر پایه 4 آمپر و مجموع جریان خروجی رله حداکثر 6 آمپر است. جریان یونیزاسیون نیز 5 میکروآمپر در نظر گرفته شده است. G812 دارای درجه حفاظت IP44 بوده و در محدوده دمایی 20- تا 60+ درجه سانتی‌گراد قابل استفاده است. وزن آن حدود 145 گرم است و از نظر جهت نصب محدودیت خاصی ندارد.

در زمان نصب یا جایگزینی این رله باید نوع پایه، ترتیب سیم‌بندی، اتصال ارت، مسیر میله یون، فتوسل، پرشر هوا و پرشر گاز بررسی شوند. مشابه بودن ظاهری دو رله به‌تنهایی برای جایگزینی کافی نیست و در صورت استفاده از G812 به‌جای مدل دیگری، ممکن است نیاز به تغییر در سیم‌بندی مدار فرمان وجود داشته باشد.

سلامت و تمیزی سنسورهای تشخیص شعله نیز اهمیت زیادی دارد. آلودگی فتوسل، ضعف اتصال میله یون، قطع ارت، افت ولتاژ یا قرارگیری نامناسب سنسورها می‌تواند باعث ورود رله به وضعیت خطا شود. برای بهره‌برداری ایمن، تغذیه یا فرمان این کنترلر باید حداقل یک مرتبه در هر 24 ساعت قطع شود. این قطع شدن به‌صورت خودکار توسط خود رله انجام نمی‌شود و باید در سیکل طبیعی سیستم یا مدار فرمان مشعل اتفاق بیفتد.

ویژگی های مشعل دوگانه‌سوز پویا الکترونیک مدل G812 یون و فتوسل همزمان

• مناسب مشعل‌های دوگانه‌سوز
• تشخیص شعله با یون و فتوسل به‌صورت همزمان
• پشتیبانی از دو شیر سوخت
• کنترل الکترونیکی توالی راه‌اندازی مشعل
• دارای LED نمایش وضعیت عملکرد
• دارای دکمه ریست روی بدنه
• محدوده ولتاژ کاری 180 تا 250 ولت
• درجه حفاظت IP44
• حداکثر جریان هر پایه ۴ آمپر
• حداکثر مجموع جریان خروجی ۶ آمپر
• جریان یونیزاسیون: ۵ میکرو آمپر
• دمای مجاز برای کار رله و چشم فتوسل : ۲۰- تا ۶۰+ درجه سانتی گراد
• ساخت ایران
