رله مشعل دوگانه سوز پویا TMG740-3

نقد و بررسی تخصصی رله مشعل دوگانه‌سوز پویا الکترونیک مدل TMG740-3 با نمایشگر دیجیتال

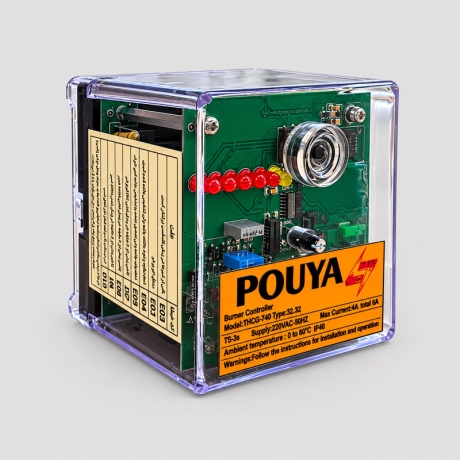

رله مشعل دوگانه‌سوز پویا مدل TMG740-3 یک کنترلر الکترونیکی پیشرفته برای مدیریت و حفاظت مشعل‌های دوگانه‌سوز با ظرفیت نسبتاً بالا است. این مدل برای مشعل‌هایی در محدوده تقریبی 500 هزار تا 2 میلیون کیلوکالری بر ساعت طراحی شده و علاوه بر کنترل مراحل راه‌اندازی و احتراق، امکانات گسترده‌تری برای پایش وضعیت شعله، کنترل شیرهای سوخت، فن، جرقه و دمپر در اختیار سیستم قرار می‌دهد. TMG740-3 از چند روش مختلف برای تشخیص شعله پشتیبانی می‌کند و می‌تواند با سنسورهای UVZ780، QRA2 و الکترود یونیزاسیون کار کند. این تنوع در سیستم تشخیص شعله باعث می‌شود کنترلر برای انواع مختلف مشعل‌های دوگانه‌سوز و شرایط متفاوت احتراق قابل استفاده باشد.

در قسمت بالای کنترلر یک نمایشگر LCD به همراه 6 عدد LED قرار گرفته است. این بخش وضعیت مراحل مختلف عملکرد مشعل را نمایش می‌دهد و در صورت بروز مشکل، کدهای خطا را نیز در اختیار کاربر یا سرویس‌کار قرار می‌دهد. وجود سیستم نمایش خطا، عیب‌یابی مشعل را نسبت به رله‌های ساده‌تر سریع‌تر و دقیق‌تر می‌کند. یکی از قابلیت‌های مهم TMG740-3، وجود 4 خروجی مستقل برای شیرهای برقی است. علاوه بر آن، کنترلر دارای 2 خروجی مجزا برای فن یا موتور، یک خروجی برای ترانس جرقه و خروجی کنترل دمپر است. خروجی دمپر برای استفاده با تجهیزاتی مانند Honeywell LKS310 در نظر گرفته شده و امکان کنترل دقیق‌تر هوای احتراق را فراهم می‌کند.

این رله همچنین قابلیت نمایش قدرت شعله را دارد و می‌تواند برخی خطاهای مرتبط با شیرهای برقی، از جمله اتصال کوتاه در مدار آن‌ها را تشخیص دهد. این امکانات باعث می‌شود TMG740-3 برای مشعل‌های بزرگ‌تر و سیستم‌هایی که نیاز به کنترل دقیق‌تر مراحل احتراق دارند گزینه مناسب‌تری نسبت به رله‌های ساده دوگانه‌سوز باشد.

ولتاژ کاری این کنترلر 220 ولت AC با تلرانس ±10 درصد است و در فرکانس‌های 50 و 60 هرتز قابل استفاده است. حداکثر جریان خروجی هر پایه 4 آمپر و مجموع جریان خروجی کنترلر حداکثر 6 آمپر است. برای مدار حفاظتی، استفاده از فیوز 6 آمپر کند یا 10 آمپر سریع در نظر گرفته شده است. زمان برگشت کنترلر به حالت اولیه و ریست نیز کمتر از 1 ثانیه است.

در بخش تشخیص شعله، طول کابل سنسور UV یا میله یون می‌تواند تا 20 متر باشد. محدوده دمای کاری کنترلر از 0 تا 60+ درجه سانتی‌گراد است و درجه حفاظت آن IP40 اعلام شده است. بدنه این کنترلر با فریم و قاب پلی‌کربنات مقاوم در برابر حرارت و ضربه محافظت می‌شود و وزن خالص آن حدود 550 گرم است. جهت نصب نیز محدودیت خاصی ندارد و می‌توان متناسب با آرایش تابلو یا مشعل آن را نصب کرد.

ویژگی های مشعل دوگانه‌سوز پویا الکترونیک مدل TMG740-3 با نمایشگر دیجیتال

• مناسب مشعل‌های دوگانه‌سوز با ظرفیت 500 هزار تا 2 میلیون kcal/h
• پشتیبانی از سنسور UVZ780، QRA2 و میله یون
• دارای نمایشگر LCD و 6 LED وضعیت
• نمایش قدرت شعله
• نمایش کدهای خطا و وضعیت مراحل عملکرد
• چهار خروجی مستقل برای شیرهای برقی
• دو خروجی مجزا برای فن یا موتور
• یک خروجی مستقل برای ترانس جرقه
• دارای خروجی کنترل دمپر LKS310
• تشخیص اتصال کوتاه در مدار شیرهای برقی
• نمایش کدهای خطا در مراحل مختلف کار مشعل (خطایاب)
• ماکزیمم جریان خروجی هر پایه4A
  ​​​​​ماکزیمم جریان مجموع6A
  فیوز6A SLOW /10A FAST
  زمان برگشت به حالت اولیه و ریست کمتر از یک ثاینه
  حسگر شعله میله یونیزاسیون و سنسور UVZ با حداکثر طول کابل 20M
• ولتاژ کاری 220V AC ±10%
• مناسب سیستم‌های احتراق با نیاز به کنترل پیشرفته
• ساخت ایران
