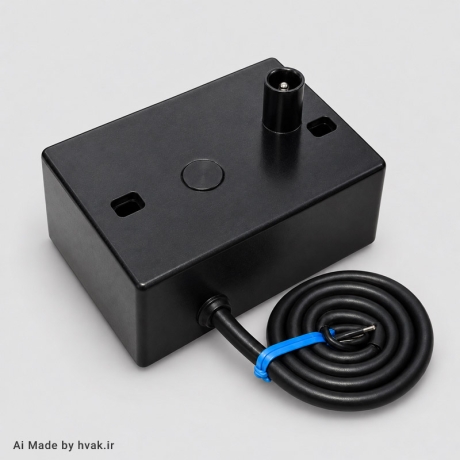

ترانس جرقه زن مشعل پویا مدل V تک‌وایر برای ایجاد جرقه در مرحله راه‌اندازی مشعل استفاده می‌شود. این ترانس با تبدیل ولتاژ ورودی 220 ولت به ولتاژ ثانویه بالا، شرایط لازم برای تشکیل جرقه در الکترود مشعل را فراهم می‌کند و برای استفاده در مشعل‌های گازی، گازوئیلی و دوگانه‌سوز مناسب است. این مدل دارای یک خروجی وایر جرقه است و برای مدارهایی طراحی شده که جرقه‌زنی از طریق یک کابل ولتاژ بالا انجام می‌شود. ولتاژ ثانویه ترانس به 15 کیلوولت می‌رسد و جریان خروجی آن 40 میلی‌آمپر RMS است. فرکانس خروجی نیز در محدوده 20 تا 30 کیلوهرتز قرار دارد که برای ایجاد جرقه پایدار در سیستم احتراق مناسب است.
ترانس مدل V با برق 220 ولت، 50 هرتز کار می‌کند و جریان مصرفی آن حدود 250 میلی‌آمپر است. محدوده دمای کاری دستگاه از 10- تا 60+ درجه سانتیگراد در نظر گرفته شده و امکان نصب آن در جهت‌های مختلف وجود دارد. یکی از نکات مهم در نصب این ترانس، استفاده از کابل ولتاژ بالا با عایق سیلیکونی است. طول کابل خروجی بهتر است از 2 متر بیشتر نشود، زیرا افزایش طول وایر می‌تواند باعث افت توان جرقه و افزایش احتمال نشتی ولتاژ شود.
برای عملکرد مناسب، فاصله الکترود جرقه معمولاً باید در محدوده 3 تا 6 میلیمتر تنظیم شود. فاصله بیش از حد باعث ضعیف شدن یا قطع جرقه می‌شود و فاصله بسیار کم نیز می‌تواند کیفیت جرقه‌زنی را کاهش دهد. ابعاد ترانس پویا مدل V برابر با 84×62×40 میلیمتر و وزن آن حدود 320 گرم است. این ابعاد جمع‌وجور باعث می‌شود بتوان از آن در بسیاری از مشعل‌های رایج استفاده کرد.
این ترانس دارای سیکل کاری 20% ED در بازه 3 دقیقه است؛ بنابراین برای جرقه‌زنی مقطعی در مرحله راه‌اندازی مشعل طراحی شده و نباید به‌صورت دائم تحت فرمان جرقه قرار گیرد.
| مشخصات | V تک‌وایر | V دووایر | F | MP | HP | HHP |
|---|---|---|---|---|---|---|
| نوع خروجی | تک‌وایر | دووایر | دووایر | دووایر | دووایر | دووایر |
| جریان ثانویه | 40mA RMS | 40mA RMS | 40mA RMS | 45mA RMS | 50mA RMS | 60mA RMS |
| ولتاژ ثانویه | 15kV | 15kV | 15kV | 15kV | 15kV | 15kV |
| فرکانس خروجی | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz |
| ولتاژ ورودی | 220V ±10% | 220V ±10% | 230V ±10% | 220V ±10% | 220V ±10% | 220V ±10% |
| فرکانس ورودی | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| جریان مصرفی | 250mA | 250mA | 250mA | 300mA | 350mA | 450mA |
| سیکل کاری | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min |
| محدوده دمای کاری | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C |
| نصب / فرم | بدنه جمع‌وجور | بدنه جمع‌وجور | نصب کف، بغل و بالا | بدنه متوسط | بدنه بزرگ‌تر | بدنه بزرگ‌تر |
| ابعاد | 84×62×40 mm | 84×62×40 mm | 84×70×49 mm | 90×60×35 mm | 106×78×49 mm | 106×78×49 mm |
| وزن | 320g | 320g | 300g | 420g | 600g | 600g |
| کاربرد | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز |
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچ‌وک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه می‌شود. سفارش‌های تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده می‌شوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر می‌باشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانه‌های حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه می‌شوند. سفارش‌های با مقصد شهرستان‌های استان تهران (مانند شهر ری یا دماوند)، استان‌های همجوار (البرز - قم و ...) و سایر استان‌ها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال می‌شوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) می‌شود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستان‌های استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه می‌شود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.
اطلاعات کلی
| مدل | سری V تک وایر |
| نوع | ترانس جرقه مشعل |
| عملکرد | ترانس جرقه تک وایر مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| جنس بدنه | پلاستیک |
| ابعاد | 84*62*40 میلیمتر |
| وزن | 320 گرم |
مشخصات فنی
| محدوده دمای سیال | 10- الی 60+ درجه سانتیگراد |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | جریان ثانویه 40 میلی آمپر |
خدمات پس از فروش
| گارانتی | پویا الکترونیک |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
