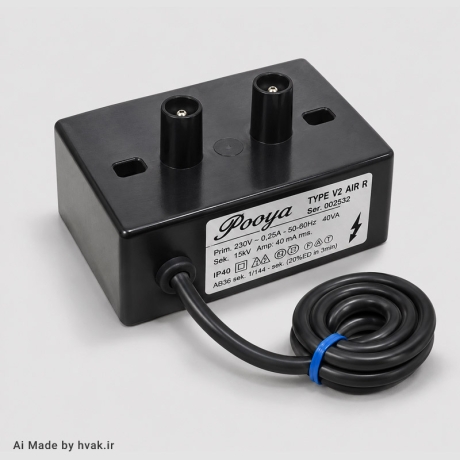

ترانس جرقه زن مشعل پویا مدل V دووایر برای ایجاد جرقه در مرحله راه‌اندازی مشعل‌های گازی، گازوئیلی و دوگانه‌سوز استفاده می‌شود. این ترانس با تبدیل برق ورودی 220 ولت به ولتاژ ثانویه بالا، انرژی مورد نیاز برای تشکیل جرقه بین الکترودهای مشعل را فراهم می‌کند. نسخه دووایر دارای دو خروجی ولتاژ بالا است و برای مدارهایی مناسب است که جرقه‌زنی از طریق دو کابل مجزا انجام می‌شود. این ساختار در بسیاری از مشعل‌ها برای اتصال مستقیم دو الکترود جرقه مورد استفاده قرار می‌گیرد.
یکی از مشخصات مهم این مدل، جریان ثانویه 40mA RMS است. این مقدار در کنار ولتاژ ثانویه 15kV و فرکانس خروجی 20 تا 30kHz، توان لازم برای ایجاد جرقه پایدار در مرحله استارت مشعل را فراهم می‌کند. ترانس مدل V دووایر با ولتاژ 220 ولت ±10 درصد و فرکانس 50 هرتز کار می‌کند و جریان مصرفی آن حدود 250 میلی‌آمپر است. محدوده دمای کاری دستگاه از 10- تا 60+ درجه سانتیگراد در نظر گرفته شده و امکان نصب آن در تمام جهت‌ها وجود دارد.
سیکل کاری این ترانس 20% ED در بازه 3 دقیقه است؛ بنابراین برای جرقه‌زنی مقطعی طراحی شده و نباید به‌صورت پیوسته و دائم زیر بار جرقه قرار گیرد. برای اتصال خروجی‌ها باید از کابل High Voltage با عایق سیلیکونی استفاده شود. طول هر کابل بهتر است از 2 متر بیشتر نشود، زیرا افزایش طول وایر باعث افزایش افت و نشتی جریان و کاهش توان جرقه در محل الکترود می‌شود.
در مدل دووایر، رعایت فاصله مناسب بین دو کابل ولتاژ بالا اهمیت بیشتری دارد. هر کابل باید تا حد امکان از کابل دیگر، بدنه فلزی مشعل و سایر اجزای رسانا فاصله داشته باشد تا از تخلیه ناخواسته و افت جرقه جلوگیری شود. فاصله مناسب دهانه الکترودها بسته به نوع مشعل متفاوت است. برای مشعل‌های گازی فاصله حدود 3 میلیمتر و برای مشعل‌های گازوئیلی حداکثر حدود 7 میلیمتر در نظر گرفته می‌شود. تنظیم نهایی باید با توجه به طراحی الکترود و مشخصات خود مشعل انجام شود.
ابعاد این ترانس 84×62×40 میلیمتر و وزن آن حدود 320 گرم است که امکان نصب آن را در بسیاری از مشعل‌های رایج فراهم می‌کند.
| مشخصات | V تک‌وایر | V دووایر | F | MP | HP | HHP |
|---|---|---|---|---|---|---|
| نوع خروجی | تک‌وایر | دووایر | دووایر | دووایر | دووایر | دووایر |
| جریان ثانویه | 40mA RMS | 40mA RMS | 40mA RMS | 45mA RMS | 50mA RMS | 60mA RMS |
| ولتاژ ثانویه | 15kV | 15kV | 15kV | 15kV | 15kV | 15kV |
| فرکانس خروجی | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz |
| ولتاژ ورودی | 220V ±10% | 220V ±10% | 230V ±10% | 220V ±10% | 220V ±10% | 220V ±10% |
| فرکانس ورودی | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| جریان مصرفی | 250mA | 250mA | 250mA | 300mA | 350mA | 450mA |
| سیکل کاری | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min |
| محدوده دمای کاری | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C |
| نصب / فرم | بدنه جمع‌وجور | بدنه جمع‌وجور | نصب کف، بغل و بالا | بدنه متوسط | بدنه بزرگ‌تر | بدنه بزرگ‌تر |
| ابعاد | 84×62×40 mm | 84×62×40 mm | 84×70×49 mm | 90×60×35 mm | 106×78×49 mm | 106×78×49 mm |
| وزن | 320g | 320g | 300g | 420g | 600g | 600g |
| کاربرد | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز |
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچ‌وک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه می‌شود. سفارش‌های تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده می‌شوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر می‌باشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانه‌های حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه می‌شوند. سفارش‌های با مقصد شهرستان‌های استان تهران (مانند شهر ری یا دماوند)، استان‌های همجوار (البرز - قم و ...) و سایر استان‌ها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال می‌شوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) می‌شود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستان‌های استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه می‌شود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.
اطلاعات کلی
| مدل | سری V دو وایر |
| نوع | ترانس جرقه مشعل |
| عملکرد | ترانس جرقه دو وایر مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| جنس بدنه | پلاستیک |
| ابعاد | 84*62*40 میلیمتر |
| وزن | 320 گرم |
مشخصات فنی
| محدوده دمای سیال | 10- الی 60+ درجه سانتیگراد |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | جریان ثانویه 40 میلی آمپر |
خدمات پس از فروش
| گارانتی | پویا الکترونیک |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
