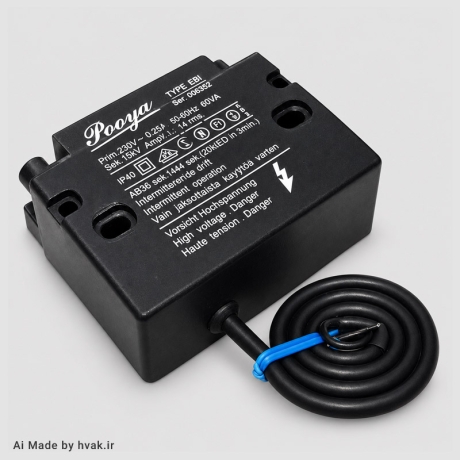

ترانس جرقه زن مشعل پویا مدل F برای ایجاد جرقه در مرحله راه‌اندازی مشعل‌های گازی، گازوئیلی و دوگانه‌سوز استفاده می‌شود. این ترانس با تبدیل ولتاژ ورودی 230 ولت به ولتاژ ثانویه بالا، انرژی لازم برای ایجاد جرقه در الکترودهای مشعل را فراهم می‌کند. یکی از مشخصات مهم این مدل، جریان ثانویه 40mA RMS است. در کنار این مقدار، ولتاژ ثانویه 15kV و فرکانس خروجی 20 تا 30kHz باعث می‌شود ترانس بتواند جرقه‌ای پایدار و مناسب برای فرآیند روشن شدن مشعل ایجاد کند.
مدل F با ولتاژ تغذیه 230 ولت ±10 درصد و فرکانس 50 هرتز کار می‌کند و جریان مصرفی آن حدود 250 میلی‌آمپر است. محدوده دمای کاری دستگاه از 10- تا 60+ درجه سانتیگراد در نظر گرفته شده و سیکل کاری آن 20% ED در بازه 3 دقیقه است؛ بنابراین این ترانس برای جرقه‌زنی مقطعی در سیکل راه‌اندازی مشعل طراحی شده است. از نظر نصب، ترانس F انعطاف بالایی دارد و قابلیت نصب از کف، بغل و بالا را دارد. این ویژگی در مشعل‌هایی که فضای داخلی یا محل جانمایی تجهیزات محدود است می‌تواند انتخاب و نصب ترانس را ساده‌تر کند.
برای اتصال خروجی ترانس باید از کابل High Voltage با عایق سیلیکونی استفاده شود و طول کابل بهتر است از 2 متر بیشتر نشود. افزایش بیش از حد طول وایر باعث افت و نشتی جریان شده و می‌تواند قدرت جرقه در محل الکترودها را کاهش دهد. فاصله مناسب دهانه الکترود برای این ترانس در محدوده 3 تا 6 میلیمتر در نظر گرفته می‌شود. در کاربردهای گازی، فاصله نوک الکترودها معمولاً حدود 3 میلیمتر و در مشعل‌های گازوئیلی حداکثر حدود 7 میلیمتر است. تنظیم نهایی باید بر اساس طراحی خود مشعل و محل قرارگیری الکترود انجام شود.
در زمان نصب، وایرهای ولتاژ بالا باید تا حد امکان از یکدیگر، بدنه فلزی مشعل و سایر کابل‌ها فاصله داشته باشند. همچنین در صورت وجود سیم ارت، اتصال آن به ارت استاندارد ضروری است. استفاده از الکترودهای جرقه سرامیکی و استاندارد نیز برای کاهش نشتی ولتاژ و حفظ کیفیت جرقه اهمیت دارد. ابعاد ترانس جرقه زن پویا مدل F برابر با 84 میلیمتر طول، 70 میلیمتر عرض و 49 میلیمتر ارتفاع است و وزن آن حدود 300 گرم است.
| مشخصات | V تک‌وایر | V دووایر | F | MP | HP | HHP |
|---|---|---|---|---|---|---|
| نوع خروجی | تک‌وایر | دووایر | دووایر | دووایر | دووایر | دووایر |
| جریان ثانویه | 40mA RMS | 40mA RMS | 40mA RMS | 45mA RMS | 50mA RMS | 60mA RMS |
| ولتاژ ثانویه | 15kV | 15kV | 15kV | 15kV | 15kV | 15kV |
| فرکانس خروجی | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz |
| ولتاژ ورودی | 220V ±10% | 220V ±10% | 230V ±10% | 220V ±10% | 220V ±10% | 220V ±10% |
| فرکانس ورودی | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| جریان مصرفی | 250mA | 250mA | 250mA | 300mA | 350mA | 450mA |
| سیکل کاری | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min |
| محدوده دمای کاری | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C |
| نصب / فرم | بدنه جمع‌وجور | بدنه جمع‌وجور | نصب کف، بغل و بالا | بدنه متوسط | بدنه بزرگ‌تر | بدنه بزرگ‌تر |
| ابعاد | 84×62×40 mm | 84×62×40 mm | 84×70×49 mm | 90×60×35 mm | 106×78×49 mm | 106×78×49 mm |
| وزن | 320g | 320g | 300g | 420g | 600g | 600g |
| کاربرد | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز |
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچ‌وک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه می‌شود. سفارش‌های تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده می‌شوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر می‌باشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانه‌های حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه می‌شوند. سفارش‌های با مقصد شهرستان‌های استان تهران (مانند شهر ری یا دماوند)، استان‌های همجوار (البرز - قم و ...) و سایر استان‌ها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال می‌شوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) می‌شود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستان‌های استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه می‌شود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.
اطلاعات کلی
| مدل | سری F |
| نوع | ترانس جرقه مشعل |
| عملکرد | ترانس جرقه دو وایر مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| جنس بدنه | پلاستیک |
| ابعاد | 84*70*49 میلیمتر |
| وزن | 300 گرم |
مشخصات فنی
| محدوده دمای سیال | 10- الی 60+ درجه سانتیگراد |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | جریان ثانویه 40 میلی آمپر |
خدمات پس از فروش
| گارانتی | پویا الکترونیک |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
