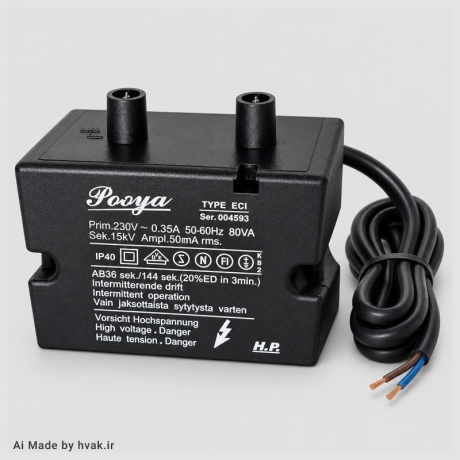

ترانس جرقه زن مشعل پویا مدل HP برای ایجاد جرقه در مرحله راه‌اندازی مشعل‌های گازی، گازوئیلی و دوگانه‌سوز طراحی شده است. این مدل با تبدیل ولتاژ ورودی 230 ولت به ولتاژ ثانویه بالا، انرژی لازم برای تشکیل جرقه در الکترودهای مشعل را فراهم می‌کند. مهم‌ترین مشخصه مدل HP، جریان ثانویه 50mA RMS است. این مقدار نسبت به مدل MP با جریان 45mA RMS و مدل‌های V و F با جریان 40mA RMS بالاتر است و HP را در رده ترانس‌های جرقه قوی‌تر خانواده پویا قرار می‌دهد.
ولتاژ ثانویه این ترانس 15 کیلوولت و فرکانس خروجی آن 20 تا 30 کیلوهرتز است. این ترکیب باعث ایجاد جرقه‌ای پایدار و مناسب برای راه‌اندازی مشعل می‌شود. مدل HP با ولتاژ تغذیه 230 ولت ±10 درصد و فرکانس 50 هرتز کار می‌کند و جریان مصرفی آن 350 میلی‌آمپر است. محدوده دمای کاری دستگاه از 10- تا 60+ درجه سانتیگراد بوده و امکان نصب آن در همه جهت‌ها وجود دارد.
سیکل کاری این ترانس 20% ED در بازه 3 دقیقه است؛ بنابراین برای جرقه‌زنی مقطعی در مرحله استارت مشعل طراحی شده و نباید به‌صورت دائم تحت فرمان جرقه قرار گیرد. برای اتصال خروجی ترانس باید از کابل High Voltage با عایق سیلیکونی استفاده شود و طول کابل بهتر است از 2 متر بیشتر نشود. افزایش طول وایر باعث افزایش افت و نشتی جریان و کاهش توان جرقه در محل الکترودها می‌شود.
فاصله دهانه الکترود برای این ترانس معمولاً در محدوده 3 تا 6 میلیمتر تنظیم می‌شود. در مشعل‌های گازی فاصله نوک دو الکترود حدود 3 میلیمتر و در مشعل‌های گازوئیلی حداکثر حدود 7 میلیمتر در نظر گرفته می‌شود.
در هنگام نصب، کابل‌های ولتاژ بالا باید از یکدیگر، بدنه فلزی مشعل و سایر کابل‌ها فاصله کافی داشته باشند. نزدیک شدن بیش از حد وایرها به اجزای فلزی یا کابل‌های دیگر می‌تواند باعث نشتی ولتاژ و کاهش کیفیت جرقه شود. در صورت وجود سیم ارت نیز اتصال آن به ارت استاندارد ضروری است. ابعاد ترانس جرقه زن پویا مدل HP برابر با 106×78×49 میلیمتر و وزن آن حدود 600 گرم است. این مدل نسبت به V، F و MP بدنه بزرگ‌تری دارد که با رده بالاتر جریان خروجی آن متناسب است.
| مشخصات | V تک‌وایر | V دووایر | F | MP | HP | HHP |
|---|---|---|---|---|---|---|
| نوع خروجی | تک‌وایر | دووایر | دووایر | دووایر | دووایر | دووایر |
| جریان ثانویه | 40mA RMS | 40mA RMS | 40mA RMS | 45mA RMS | 50mA RMS | 60mA RMS |
| ولتاژ ثانویه | 15kV | 15kV | 15kV | 15kV | 15kV | 15kV |
| فرکانس خروجی | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz | 20–30kHz |
| ولتاژ ورودی | 220V ±10% | 220V ±10% | 230V ±10% | 220V ±10% | 220V ±10% | 220V ±10% |
| فرکانس ورودی | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| جریان مصرفی | 250mA | 250mA | 250mA | 300mA | 350mA | 450mA |
| سیکل کاری | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min | 20% ED / 3min |
| محدوده دمای کاری | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C | -10 تا +60°C |
| نصب / فرم | بدنه جمع‌وجور | بدنه جمع‌وجور | نصب کف، بغل و بالا | بدنه متوسط | بدنه بزرگ‌تر | بدنه بزرگ‌تر |
| ابعاد | 84×62×40 mm | 84×62×40 mm | 84×70×49 mm | 90×60×35 mm | 106×78×49 mm | 106×78×49 mm |
| وزن | 320g | 320g | 300g | 420g | 600g | 600g |
| کاربرد | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز | گازی، گازوئیلی، دوگانه‌سوز |
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچ‌وک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه می‌شود. سفارش‌های تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده می‌شوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.
امکان تحویل حضوری کالاها درب مغازه اچ وک میسر می‌باشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانه‌های حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه می‌شوند. سفارش‌های با مقصد شهرستان‌های استان تهران (مانند شهر ری یا دماوند)، استان‌های همجوار (البرز - قم و ...) و سایر استان‌ها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال می‌شوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) می‌شود.
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستان‌های استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه می‌شود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.
اطلاعات کلی
| مدل | سری HP |
| نوع | ترانس جرقه مشعل |
| عملکرد | ترانس جرقه دو وایر مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| جنس بدنه | پلاستیک |
| ابعاد | 106*78*49 میلیمتر |
| وزن | 600 گرم |
مشخصات فنی
| محدوده دمای سیال | 10- الی 60+ درجه سانتیگراد |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | جریان ثانویه 50 میلی آمپر |
خدمات پس از فروش
| گارانتی | پویا الکترونیک |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
