- مناسب مشعلهای گازی تک و دو شیر
- تشخیص شعله توسط میله یون
- زمان تخلیه اولیه حدود 40 ثانیه
- زمان جرقهزنی اولیه 3 ثانیه
- اتصال استاندارد به پایه رله

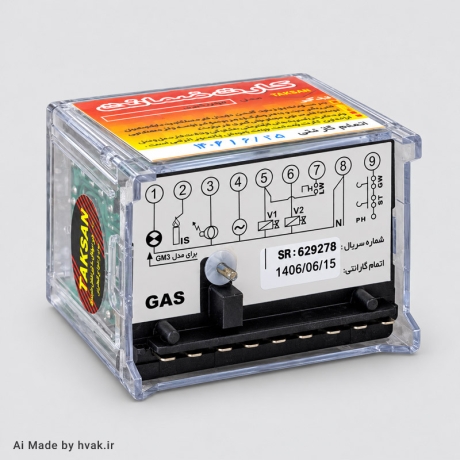

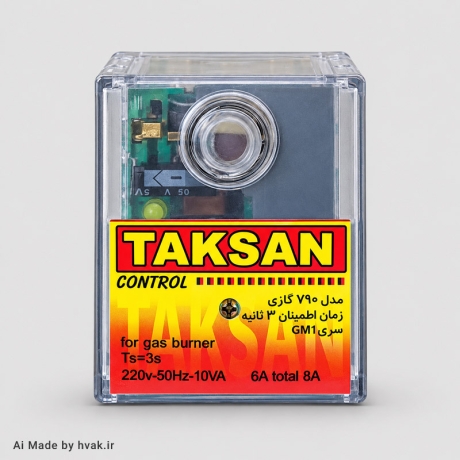

رله مشعل گازی تکسان GM1 دو شیر
- مناسب مشعلهای گازی تک و دو شیر
- تشخیص شعله توسط میله یون
- زمان تخلیه اولیه حدود 40 ثانیه
- زمان جرقهزنی اولیه 3 ثانیه
- اتصال استاندارد به پایه رله


نقد و بررسی تخصصی رله مشعل گازی تکسان مدل GM1 دو شیر
رله مشعل گازی تکسان مدل GM1 یک کنترلر الکترونیکی برای راهاندازی، کنترل و حفاظت مشعلهای گازسوز مجهز به دو شیر برقی گاز است. این مدل از نظر ساختار عملکرد در خانواده رلههای رایج 790 دوشیر قرار میگیرد و وظیفه کنترل مراحل اصلی راهاندازی مشعل، فرمان جرقه، شیرهای برقی و نظارت بر تشکیل و پایداری شعله را بر عهده دارد.
تشخیص شعله در این مدل توسط میله یون انجام میشود. پس از تشکیل شعله، رله سیگنال یون را بهصورت پیوسته بررسی میکند و در صورت تشکیل نشدن شعله یا قطع شدن آن در حین کار، مدار را وارد وضعیت حفاظتی کرده و از ادامه کار مشعل جلوگیری میکند. در شروع سیکل کاری، ابتدا مرحله تخلیه یا پیشتهویه حدود 40 ثانیهای انجام میشود. پس از پایان این مرحله، رله فرآیند جرقهزنی و فرمان شیرهای برقی را آغاز میکند. زمان جرقهزنی اولیه حدود 3 ثانیه است و در همین بازه تشکیل شعله توسط سیستم یونیزاسیون کنترل میشود.
یکی از تفاوتهای مهم GM1 با مدل GM2 تکسان، نوع اتصال رله به پایه است. در GM1 اتصال به پایه به فرم استاندارد و مشابه رلههای سری 790 انجام میشود، در حالی که GM2 از ساختار اتصال متفاوت و یکپارچه سیمی استفاده میکند. بنابراین هنگام تعویض رله، نوع پایه و نحوه اتصال باید حتماً بررسی شود. این مدل با ولتاژ نامی 220 ولت کار میکند. حداکثر جریان هر خروجی 6 آمپر و مجموع جریان خروجی رله حداکثر 8 آمپر در نظر گرفته میشود.
در زمان نصب و سرویس، سلامت میله یون، اتصال ارت، ترانس جرقه، الکترود جرقه، پرشر هوا، پرشر گاز و شیرهای برقی اهمیت زیادی دارد. آلودگی میله یون، ضعف اتصال ارت یا ایراد در مدار فرمان میتواند باعث اختلال در تشخیص شعله و ورود رله به حالت خطا شود. به دلیل شباهت ظاهری این خانواده از رلهها، برای جایگزینی نباید فقط شکل ظاهری ملاک قرار گیرد. نوع پایه، ترتیب ترمینالها و سازگاری مدار فرمان باید با GM1 تطبیق داده شود.
ویژگی های رله مشعل گازی دو شیر تکسان مدل GM1
- مخصوص مشعلهای گازی تک و دو شیر
- کنترل الکترونیکی توالی راهاندازی مشعل
- تشخیص شعله توسط میله یون
- دارای دکمه ریست روی بدنه
- محدوده ولتاژ کاری 180 تا 250 ولت
- درجه حفاظت IP44
- مناسب نصب روی پایه متناسب با G790
- زمان تخلیه اولیه 40 ثانیه
- زمان جرقه زنی اولیه 3 ثانیه
- ساخت ایران
مشخصات
- مدل
- Taksan GM1
- نوع
- رله مشعل
- محدوده دمای محیط کارکرد
- -10 الی +60 درجه سانتیگراد
- ابعاد
- 80*120*100 میلیمتر
- وزن
- 145 گرم
- نوع برق مصرفی
- تک فاز
- کشور سازنده
- ایران
- گارانتی
- تکسان
- مدت زمان گارانتی
- 12 ماه
- تضمین اصالت و سلامت فیزیکی
- دارد
- 7 روز ضمانت بازگشت کالا
- دارد
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچوک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
- ثبت نام در وبسایت اِچوَک از طریق لینک بالای صفحه
- افزودن محصولات مورد نظر به سبد خرید
- درج استان، شهر و آدرس محل تحویل
- انتخاب روش حمل و ارسال کالا
- پرداخت وجه و ثبت نهایی سفارش
- (امکان پرداخت در محل برای شهر تهران)
2. خرید تلفنی (برای محصولات استعلامی):
- تماس با کارشناسان فروش اِچوَک از طریق شماره های درج شده در وبسایت
- ارسال پیام در واتساپ، بله یا روبیکا
- صدور و دریافت پیش فاکتور
- پرداخت وجه و ثبت نهایی سفارش
3. مراجعه حضوری:
- بررسی کاتالوگ آنلاین محصولات
- هماهنگی با واحد فروش جهت موجودی و زمان تحویل
- مراجعه به مغازه (خسابان بهار شمالی)، پرداخت و تحویل کال
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه میشود. سفارشهای تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده میشوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.

امکان تحویل حضوری کالاها درب مغازه اچ وک میسر میباشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانههای حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
![]()
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه میشوند. سفارشهای با مقصد شهرستانهای استان تهران (مانند شهر ری یا دماوند)، استانهای همجوار (البرز - قم و ...) و سایر استانها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال میشوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) میشود.
![]()
![]()
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستانهای استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه میشود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچوَک از طریق شمارههای زیر تماس بگیرید.
اطلاعات کلی
| مدل | Taksan GM1 |
| نوع | رله مشعل |
| کشور سازنده | ایران |
مشخصات فیزیکی
| محدوده دمای محیط کارکرد | -10 الی +60 درجه سانتیگراد |
| ابعاد | 80*120*100 میلیمتر |
| وزن | 145 گرم |
مشخصات فنی
| نوع برق مصرفی | تک فاز |
خدمات پس از فروش
| گارانتی | تکسان |
| مدت زمان گارانتی | 12 ماه |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
