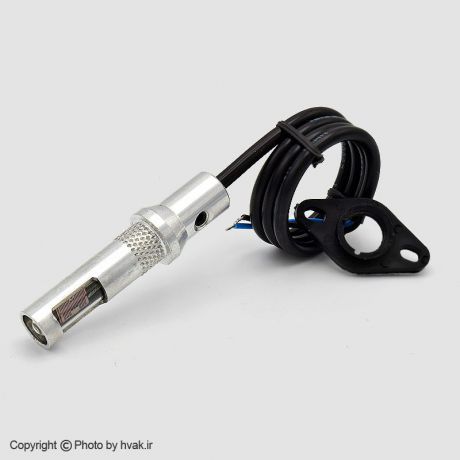

فتوسل مشعل هسته درشت فلزی شکوه

نقد و بررسی تخصصی چشم الکترونیک شکوه FL بزرگ با کلاهک آلومینیومی

چشم الکترونیک FL بزرگ شکوه با کلاهک آلومینیومی یک سنسور تشخیص شعله برای مشعل‌های گازوئیلی و سایر مشعل‌های سوخت مایع است. این محصول که در بازار با نام فتوسل FL آمریکایی بزرگ نیز شناخته می‌شود، نور حاصل از احتراق را دریافت کرده و وضعیت وجود یا عدم وجود شعله را به رله کنترل مشعل منتقل می‌کند. مدل FL برای نظارت بر شعله‌های آبی و زرد عرضه می‌شود.

وظیفه اصلی این سنسور، نظارت مداوم بر تشکیل و پایداری شعله است. در زمان راه‌اندازی، پس از تشکیل شعله، سیگنال چشم الکترونیک به رله اجازه ادامه سیکل کاری مشعل را می‌دهد. اگر شعله تشکیل نشود یا در حین کار خاموش شود، تغییر سیگنال سنسور توسط رله تشخیص داده شده و کنترلر مطابق توالی ایمنی خود، مشعل را متوقف می‌کند.

کاربرد چشم الکترونیک FL بزرگ

مدل FL برای استفاده در مشعل‌های گازوئیلی، نفت‌سوز و مازوت‌سوز و سایر سیستم‌های احتراق سوخت مایع کاربرد دارد. از این سنسور می‌توان در تجهیزات موتورخانه‌ای، دیگ‌های آب‌گرم و بخار، کوره‌ها و سایر سیستم‌های مجهز به مشعل سازگار استفاده کرد.

این مدل دارای ابعاد بزرگ‌تری نسبت به سری FH کوچک است و به همین دلیل در بازار معمولاً با عنوان FL بزرگ یا FL آمریکایی بزرگ شناخته می‌شود. انتخاب بین FL و FH باید بر اساس ساختار مشعل، محل نصب سنسور و نوع رله کنترل انجام شود.

کلاهک آلومینیومی

این نسخه از FL به کلاهک آلومینیومی مجهز شده است. نسخه‌های FL با کلاهک پلاستیکی نیز وجود دارند، اما مدل آلومینیومی برای نقاطی که شرایط حرارتی محل نصب سخت‌تر است انتخاب مناسب‌تری محسوب می‌شود. منابع عرضه این محصول نیز نسخه آلومینیومی را برای محیط‌های گرم‌تر از نسخه ABS توصیه می‌کنند.

با وجود کلاهک فلزی، محل نصب چشم باید از حرارت مستقیم شعله محافظت شود و شرایط دمایی مجاز سنسور رعایت گردد. همچنین سطح دید فتوسل باید تمیز باقی بماند تا آلودگی ناشی از دوده و محصولات احتراق باعث کاهش حساسیت آن نشود.

نحوه عملکرد فتوسل FL

چشم FL یک آشکارساز نوری شعله است. زمانی که نور شعله به قسمت حساس سنسور می‌رسد، مشخصه الکتریکی آن تغییر می‌کند و رله کنترل مشعل این تغییر را به‌عنوان وجود شعله تشخیص می‌دهد.

در صورت خاموش شدن شعله، سیگنال سنسور نیز تغییر می‌کند. رله کنترل سپس بر اساس برنامه ایمنی خود شیر سوخت را قطع کرده یا مشعل را وارد حالت توقف و خطا می‌کند.

به همین دلیل قرارگیری صحیح فتوسل اهمیت زیادی دارد. سنسور باید مستقیماً شعله موردنظر را مشاهده کند و تا حد امکان در معرض نورهای خارجی و مزاحم قرار نگیرد.

سازگاری با رله کنترل مشعل

چشم‌های سری FL و FH شکوه برای اتصال به رله‌های مناسب مشعل‌های سوخت مایع عرضه می‌شوند و TF701 شکوه الکترونیک یکی از کنترلرهای پیشنهادی برای استفاده با این سنسورها است.

در زمان تعویض چشم مشعل، بهتر است علاوه بر ابعاد و شکل ظاهری، نوع ورودی سنسور در رله نیز بررسی شود. مشابه بودن ظاهر دو فتوسل به‌تنهایی به معنی سازگاری الکتریکی آنها نیست.

تفاوت FL آلومینیومی با FL پلاستیکی

تفاوت اصلی دو نسخه در جنس کلاهک آنهاست. مدل پلاستیکی دارای پوسته ABS است و برای شرایط معمول نصب استفاده می‌شود، در حالی که در مدل موردنظر کلاهک از آلومینیوم ساخته شده است. بنابراین اگر محل قرارگیری چشم به قسمت‌های گرم مشعل نزدیک باشد، نسخه آلومینیومی نسبت به مدل پلاستیکی انتخاب مناسب‌تری است.

ویژگی‌های چشم الکترونیک شکوه FL بزرگ با کلاهک آلومینیومی

• مناسب تشخیص شعله مشعل‌های سوخت مایع
• قابلیت نظارت بر شعله آبی و زرد
• بدنه بزرگ سری FL
• کلاهک مقاوم آلومینیومی
• مناسب شرایط حرارتی سخت‌تر نسبت به نسخه پلاستیکی
• قابل استفاده با رله TF701
• مناسب کاربردهای موتورخانه‌ای و صنعتی
