780,000,000 ریال
- مبدل صفحهای حرارتی استنلس استیل 316
- ظرفیت 200.000 کیلوکالری
- ورودی طرف سرد 1 اینچ
- خروجی طرف داغ 1 1/4 اینچ
- دبی 4000 لیتر در ساعت

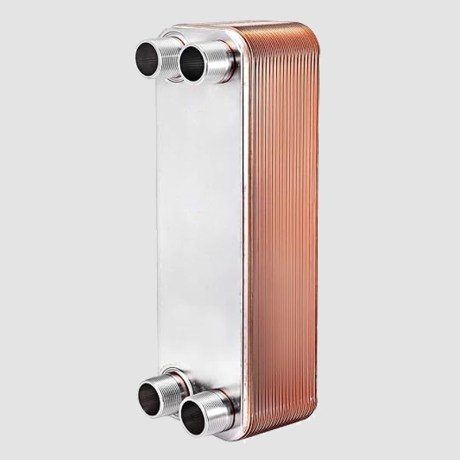

مبدل صفحهای HTM گاز به آب یکی از محصولات کارآمد و فشرده شرکت HTM است که برای انتقال حرارت میان مبرد و آب در سیستمهای برودتی، چیلرها و واحدهای بازیابی گرما طراحی شده است. این نوع مبدل با ساختار جوشی (Brazed Plate) ساخته شده و به دلیل ابعاد کوچک، وزن کم و راندمان بالا، یکی از بهترین گزینهها برای پروژههایی است که فضای نصب محدود و نیاز به تبادل حرارت مؤثر دارند.
در مبدل گاز به آب HTM، مبرد داغ از یک سمت وارد شده و با عبور از بین صفحات استنلساستیل، حرارت خود را به آب در سمت دیگر منتقل میکند. نتیجه این فرآیند، گرم شدن سریع آب و سرد شدن مؤثر مبرد است، که همین ویژگی باعث میشود از این مبدل در نقش کندانسور، اواپراتور یا مبدل بازیابی حرارت در سیستمهای تبرید و تهویه مطبوع استفاده شود.
بدنه و صفحات این مبدل از فولاد ضدزنگ 316 ساخته شدهاند که مقاومت بالایی در برابر خوردگی، فشار و دمای بالا دارند. طراحی جوشی بدون گسکت باعث حذف نیاز به سرویسهای مکرر و افزایش عمر مفید دستگاه میشود. همچنین با راندمان انتقال حرارت بالا و افت فشار پایین، این مبدل گزینهای ایدهآل برای کاربردهای صنعتی و تجاری محسوب میشود.
مبدلهــای صفحه ای گاز به آب HTM کد HTM-G30 دارای ضرفیت 30 تن تبرید معادل 105.0 کیلووات بوده و با داشتن عمر بالا، دوام در کارآیی و راندمان، همچنین رسوب پذیری پائین بهترین انتخاب برای فرآیندهای انتقال گرما میباشند.
| مدل | ظرفیت | گاز مبرد | آب | سنسور | |||
|---|---|---|---|---|---|---|---|
| تن | KW | ورودی | خروجی | ورودی | خروجی | اینچ | |
| HTM-G3 | 3 | 10.5 | 5/8 | 7/8 | 1 | 1 | 2*1/2 |
| HTM-G3S | 3.75 | 13.1 | 5/8 | 7/8 | 1 | 1 | 2*1/2 |
| HTM-G5 | 5 | 17.5 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 | 2*1/2 |
| HTM-G5S | 6.25 | 21.9 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 | 2*1/2 |
| HTM-G7 | 7 | 24.5 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 | 2*1/2 |
| HTM-G7S | 8.75 | 30.6 | 5/8 | 1 1/8 | 1 1/4 | 1 1/4 | 2*1/2 |
| HTM-G10 | 10 | 35.0 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G10S | 12.5 | 43.8 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G15 | 15 | 52.5 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G15S | 18.75 | 65.6 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G20 | 20 | 70 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G20S | 25 | 87.5 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G30 | 30 | 105.0 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G30S | 37.5 | 131.3 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G40 | 40 | 140.0 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
| HTM-G40S | 50 | 175.0 | 5/8 | 1 3/8 | 1 1/2 | 1 1/2 | 2*1/2 |
مشخصات
راهنمای خرید و پرداخت
جهت خرید از تاسیسات اچوک از طریق روش های زیر میتوانید اقدام نمایید:
خرید اینترنتی (برای محصولات دارای دکمه افزودن به سبد خرید):
2. خرید تلفنی (برای محصولات استعلامی):
3. مراجعه حضوری:
ارسال کالا در شهر تهران
ارسال کالای خریداری شده در شهر تهران شامل هزینه میشود. سفارشهای تهران از طریق سرویس اکسپرس (سریع) ارسال شده و یا درب انبار مجموعه واقع در خیابان طالقانی، تحویل داده میشوند. پیک موتوری و وانت اکسپرس تهران دارای کارتخوان سیار بوده و امکان پرداخت در محل را دارد.

امکان تحویل حضوری کالاها درب مغازه اچ وک میسر میباشد. بهتر است پیش از تشریف فرمایی جهت عدم اتلاف وقت، هماهنگی تلفنی با فروشگاه انجام گیرد.
همچنین میتوانید جهت حمل بار از سامانههای حمل بار نظیر اسنپ باکس و وانت بار 4818 استفاده نمایید.
![]()
ارسال کالا به سراسر ایران
ارسال کالای خریداری شده در تمامی مناطق کشور شامل هزینه میشوند. سفارشهای با مقصد شهرستانهای استان تهران (مانند شهر ری یا دماوند)، استانهای همجوار (البرز - قم و ...) و سایر استانها بسته به وزن و حجم بار از طریق تیپاکس (تا 20 کیلوگرم)، پست سراسری (تا 5 کیلوگرم)، ترمینال اتوبوسرانی (غرب، جنوب، شرق و آرژانتین)، پست هوایی (فرودگاه مهرآباد)، یا باربری بین شهری (وطن، اتو بنر، سامان ترابر، شمال، پازوکی و ...) ارسال میشوند. این روشهای ارسال، شامل هزینه داخل شهری و هزینه ارسال بین شهری (معمولا به صورت پس کرایه) میشود.
![]()
![]()
برای حمل و نقل کالای با وزن یا حجم متوسط یا زیاد برای مقاصد شهرستانهای استان تهران (مانند شهر ری، شهریار، اسلام شهر، رودهن و بومهن، دماوند و ...) و استان البرز استفاده از سرویس اسنپ (ثبت توسط خود مشتری) یا سامانه وانت 4818 و دریافت کالا درب مغازه توصیه میشود.
جهت کسب اطلاعات بیشتر و دریافت مشاوره خرید میتوانید با کارشناسان ما در اِچوَک از طریق شمارههای زیر تماس بگیرید.
اطلاعات کلی
| مدل | HTM-G30 |
| نوع | مبدل صفحهای یکپارچه |
| عملکرد | تبادل حرارت گاز به اب |
| کشور سازنده | چین |
مشخصات فیزیکی
| جنس بدنه | استنلس استیل 316 |
| ابعاد | 530*250 میلیمتر |
مشخصات فنی
| سیال | گاز به آب |
| محدوده دمای سیال | -20 تا +180 درجه سانتیگراد |
| ظرفیت تن تبرید | 30 |
| توان حرارتی (KW) | 105.0 |
| سایز اتصال (اینچ) | 1/21/2 1 |
| قطر لوله برگشت | 3/8 1 اینچ |
| قطر لوله رفت | 5/8 اینچ |
خدمات پس از فروش
| گارانتی | شرکتی |
| مدت زمان گارانتی | 12 ماه ضمانت |
| تضمین اصالت و سلامت فیزیکی | |
| 7 روز ضمانت بازگشت کالا |
