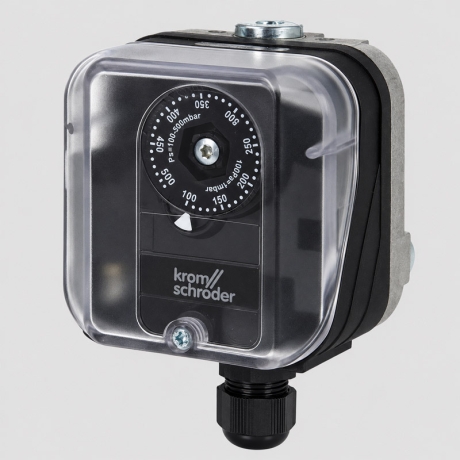

پرشر سوئیچ کروم شرودر DG500U-3 ایرانی

نقد و بررسی تخصصی پرشر سوئیچ کروم شرودر Kromschröder مدل DG500U-3

پرشر سوئیچ مشعل DG500U-3 طرح کروم شرودر یک کلید کنترل فشار قابل تنظیم برای استفاده در مشعل‌های گازی، خطوط گاز و سیستم‌های احتراقی است. محدوده تنظیم فشار این مدل از 100 تا 500 میلی‌بار بوده و برای کاربردهایی طراحی شده است که نیاز به کنترل و نظارت بر فشار نسبتاً بالای گاز یا هوا وجود دارد. DG500U-3 با تغییر فشار ورودی نسبت به نقطه تنظیم‌شده، وضعیت کنتاکت الکتریکی داخلی را تغییر می‌دهد. به این ترتیب می‌توان از آن به‌عنوان یکی از اجزای مدار فرمان و ایمنی مشعل برای تشخیص رسیدن فشار به مقدار تعیین‌شده و ارسال فرمان به رله یا سیستم کنترل استفاده کرد.

نقطه عملکرد پرشر سوئیچ از طریق صفحه مدرج قرارگرفته در قسمت بالای دستگاه تنظیم می‌شود. صفحه تنظیم این مدل محدوده 100 تا 500 mbar را پوشش می‌دهد و امکان انتخاب فشار مورد نظر متناسب با شرایط کاری سیستم را فراهم می‌کند. پس از انجام تنظیم، پرشر سوئیچ به‌صورت مکانیکی تغییر فشار را تشخیص داده و کنتاکت داخلی را تغییر وضعیت می‌دهد.

یکی از کاربردهای اصلی DG500U-3، کنترل فشار گاز در مدار مشعل است. از این پرشر سوئیچ می‌توان برای اطمینان از قرار داشتن فشار گاز در محدوده مورد نیاز سیستم و ایجاد شرط ایمنی در مدار فرمان استفاده کرد. در صورت تغییر فشار نسبت به مقدار تنظیم‌شده، وضعیت کنتاکت تغییر کرده و مدار کنترل می‌تواند متناسب با نوع سیم‌بندی فرمان لازم را صادر کند. این مدل علاوه بر گاز، برای کنترل فشار هوا نیز قابل استفاده است و در سیستم‌های احتراقی می‌تواند در بخش‌هایی مانند مدار هوای مشعل، فن و تجهیزات مرتبط با کنترل فشار به کار رود. انتخاب نقطه تنظیم باید بر اساس فشار واقعی سیستم و الزامات سازنده مشعل انجام شود.

کنتاکت DG500U-3 از نوع تبدیلی است و سه ترمینال برای مدار الکتریکی در نظر گرفته شده است. این ساختار امکان استفاده از کنتاکت به‌صورت NO یا NC را فراهم می‌کند و در نتیجه می‌توان پرشر سوئیچ را متناسب با منطق مدار فرمان، برای قطع یا وصل مدار در فشار تعیین‌شده سیم‌بندی کرد. حداکثر فشار مجاز قابل تحمل این پرشر سوئیچ 600 میلی‌بار است. این عدد نباید با محدوده تنظیم دستگاه اشتباه گرفته شود؛ محدوده 100 تا 500 میلی‌بار مربوط به نقطه عملکرد قابل تنظیم است، در حالی که مقدار 600 میلی‌بار نشان‌دهنده حداکثر فشار مجاز واردشده به تجهیز است.

از نظر مشخصات الکتریکی، پرشر سوئیچ DG500U-3 قابلیت کار با ولتاژ تا 250 ولت AC را داشته و ظرفیت کنتاکت آن 5(1) آمپر است. این مشخصات امکان اتصال آن به مدارهای فرمان متداول مشعل و تجهیزات گازسوز را فراهم می‌کند. محدوده دمای کاری این محصول از 15- تا 80+ درجه سانتی‌گراد در نظر گرفته شده است. همچنین درجه حفاظت IP54 باعث می‌شود بدنه در برابر نفوذ محدود گردوغبار و پاشش آب محافظت شده و برای شرایط معمول نصب در موتورخانه و مجموعه‌های مشعل مناسب باشد.

DG500U-3 تولید ایران بوده و با طراحی مشابه پرشر سوئیچ Kromschröder DG500U-3 عرضه می‌شود. رنج تنظیم گسترده 100 تا 500 میلی‌بار، کنتاکت تبدیلی و قابلیت استفاده در مدارهای کنترل و ایمنی، این مدل را به گزینه‌ای مناسب برای کنترل فشار در مشعل‌ها و تجهیزات گازسوز با فشار کاری بالاتر تبدیل می‌کند.

کروم شرودر Kromschröder یک شرکت آلمانی الاصل بوده و با سابقه فعالیت بیش از یک قرن در زمینه تولید انواع تجهیزات فرایند های حرارتی، بهینه‌سازی انرژی و ایمنی فعالیت می‌نماید. محصولات کروم شرودر در ایران در دو نوع آلمانی (اصلی)  و ایرانی (طرح اصلی) در بازار موجود بوده که قیمتهای متفاوتی دارند. لطفا به هنگام خرید محصول به کشور سازنده دقت فرمایید.

ویژگی های پرشر سوئیچ کروم شرودر krom schroder مدل DG500U-3

• محدوده تنظیم فشار 100 تا 500 میلی‌بار
• مناسب کنترل و پایش فشار گاز و هوا
• طراحی مشابه Kromschröder DG500U-3
• دارای کنتاکت تبدیلی با قابلیت استفاده به‌صورت NO و NC
• حداکثر فشار مجاز 600 میلی‌بار
• تنظیم دستی نقطه عملکرد از طریق صفحه مدرج
• مناسب مدار فرمان و ایمنی مشعل
• ولتاژ کاری تا 250 ولت AC
• ظرفیت کنتاکت 5(1) آمپر
• محدوده دمای کاری 15- تا 80+ درجه سانتی‌گراد
• درجه حفاظت IP54
• مناسب مشعل، خطوط گاز و سیستم‌های احتراقی
