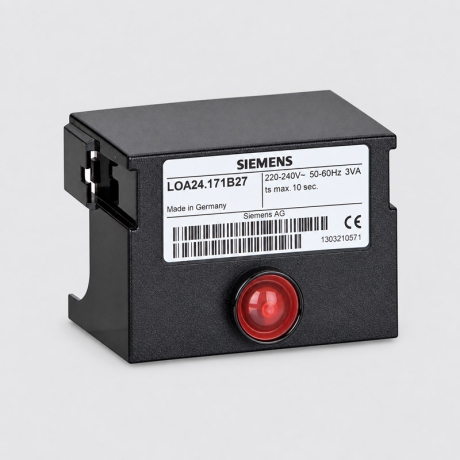

رله مشعل زیمنس LOA24.171B27

نقد و بررسی تخصصی رله مشعل زیمنس SIEMENS مدل LOA24.171B27

رله مشعل زیمنس LOA24.171B27 یکی از کنترلرهای سری LOA برای راه‌اندازی، کنترل و نظارت بر عملکرد مشعل‌های گازوئیلی فن‌دار است. این مدل برای مشعل‌های یک‌مرحله‌ای و دو‌مرحله‌ای با ظرفیت سوخت کمتر از 30 کیلوگرم در ساعت طراحی شده و مراحل روشن شدن مشعل را با ترتیب زمانی مشخص کنترل می‌کند.

در زمان استارت مشعل، ابتدا فن و سیستم تهویه وارد مدار می‌شوند تا محفظه احتراق برای روشن شدن آماده شود. سپس سیستم جرقه فعال شده و شیر سوخت در زمان تعیین‌شده باز می‌شود. پس از تشکیل شعله نیز رله به کمک سنسور تشخیص شعله، وضعیت احتراق را به‌طور مداوم کنترل می‌کند.

اگر شعله در زمان مجاز تشکیل نشود، شعله در حین کار از بین برود یا شرایط ایمنی لازم برقرار نباشد، رله از ادامه عملکرد عادی مشعل جلوگیری کرده و در صورت نیاز سیستم را وارد وضعیت Lockout می‌کند. LOA24.171B27 به دلیل استفاده گسترده در نسل‌های قدیمی‌تر مشعل‌های گازوئیلی، امروزه بیشتر به‌عنوان قطعه یدکی برای تعمیر و نگهداری مشعل‌های موجود مورد استفاده قرار می‌گیرد.

مناسب مشعل‌های گازوئیلی یک و دو مرحله‌ای

این رله برای مشعل‌های گازوئیلی فن‌دار یک‌مرحله‌ای و دو‌مرحله‌ای طراحی شده است. در مشعل‌های دو‌مرحله‌ای، علاوه بر کنترل مرحله اول سوخت، امکان آزاد شدن مرحله دوم شیر سوخت نیز در برنامه زمانی کنترلر در نظر گرفته شده است.

فاصله زمانی مربوط به فعال شدن مرحله دوم با پارامتر t4 مشخص می‌شود که در LOA24.171B27 حدود 20 ثانیه است. بنابراین هنگام جایگزینی این رله باید علاوه بر شماره مدل، تعداد مراحل مشعل و نحوه سیم‌کشی شیرهای سوخت نیز بررسی شود.

توالی راه‌اندازی LOA24.171B27

برنامه زمانی این رله یکی از مشخصات مهم آن در زمان انتخاب یا جایگزینی است.

زمان پیش‌تهویه t1 حداقل 13 ثانیه است. در این مرحله فن مشعل فعال بوده و محفظه احتراق پیش از ورود سوخت تهویه می‌شود.

زمان پیش‌جرقه t3 حدود 13 ثانیه بوده و سیستم جرقه پیش از تشکیل شعله وارد مدار می‌شود.

پس از ورود سوخت، رله حداکثر 10 ثانیه زمان ایمنی TSA برای تشکیل و تشخیص شعله در اختیار دارد. اگر تا پایان این مدت شعله تأیید نشود، فرآیند روشن شدن متوقف خواهد شد.

زمان پس‌جرقه t3n حدود 20 ثانیه و زمان t4 نیز حدود 20 ثانیه است. مدل LOA24.171B27 فاقد برنامه پس‌جرقه کوتاه t3n′ است و از این نظر با مدل LOA24.173A27 تفاوت دارد.

تشخیص شعله با QRB و QRC

کنترل شعله در LOA24.171B27 می‌تواند متناسب با نوع مشعل توسط سنسورهای QRB یا QRC انجام شود.

در مشعل‌های دارای شعله زرد گازوئیل معمولاً از فتوسل‌های سری QRB استفاده می‌شود. برای مشعل‌هایی با شعله آبی نیز امکان استفاده از دتکتورهای سری QRC وجود دارد.

حداقل جریان تشخیص شعله برای QRB و QRC در زمان وجود شعله 70 میکروآمپر است.

سنسور تشخیص شعله جزو خود رله نیست و باید متناسب با نوع مشعل به‌صورت جداگانه انتخاب شود.

عملکرد در شرایط خطا

LOA24.171B27 علاوه بر کنترل مراحل روشن شدن، بخشی از مدار ایمنی مشعل نیز محسوب می‌شود.

اگر در هنگام شروع سیکل، سیگنال شعله نامعتبر یا نور خارجی توسط سنسور تشخیص داده شود، ادامه راه‌اندازی متوقف می‌شود. همچنین اگر تا پایان زمان ایمنی TSA شعله تشکیل نشود، رله وارد وضعیت Lockout خواهد شد.

در صورت از بین رفتن شعله هنگام کار نیز کنترلر فرآیند ایمنی مربوط به قطع سوخت و راه‌اندازی مجدد را اجرا می‌کند.

پس از وقوع Lockout، خروجی‌های مربوط به شیر سوخت، موتور مشعل، پیش‌گرمکن و جرقه‌زن غیرفعال می‌شوند. چراغ قرمز روی کلید Reset نیز وضعیت خطا را نمایش می‌دهد.

حفاظت در برابر افت ولتاژ

این مدل به سیستم تشخیص افت ولتاژ مجهز است. در صورت کاهش بیش از حد ولتاژ برق ورودی، رله از راه‌اندازی عادی مشعل جلوگیری می‌کند.

در نسخه 220 تا 240 ولت، محدوده تشخیص افت ولتاژ در حدود 165 ولت AC قرار دارد. این قابلیت مانع از عملکرد نامطمئن شیرها، موتور و سایر اجزای مشعل در شرایط افت شدید ولتاژ می‌شود.

پایه رله و تجهیزات جانبی

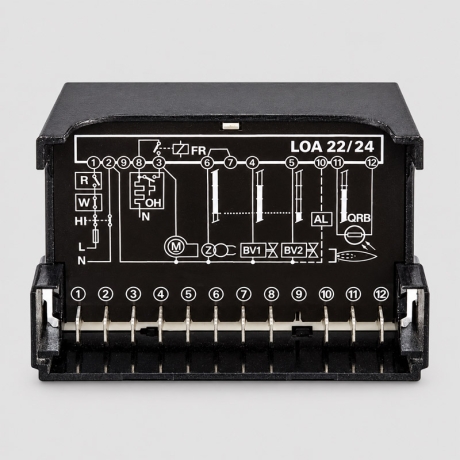

LOA24.171B27 دارای ساختار Plug-in است و روی پایه مخصوص سری AGK11 نصب می‌شود.

سیم‌کشی تجهیزات مشعل روی پایه انجام شده و خود رله روی آن قرار می‌گیرد. به همین دلیل در زمان سرویس یا تعویض، در صورت سالم بودن پایه و سیم‌کشی، می‌توان خود کنترلر را بدون باز کردن تمامی اتصالات از مدار خارج کرد.

پایه اتصال و سنسور تشخیص شعله همراه خود رله نیستند و به‌صورت جداگانه تهیه می‌شوند.

ابعاد مجموعه رله همراه پایه حدود 91 × 62 × 63 میلی‌متر و وزن خود کنترلر حدود 180 گرم است.

مدل‌های جایگزین

برای LOA24.171B27 مدل‌های جدیدتر LMO14.111C2 و LMO24.111C2 به‌عنوان گزینه‌های جایگزین این خانواده وجود دارند. با این حال، هنگام جایگزینی رله روی مشعل‌های قدیمی بهتر است شماره مدل قبلی، نوع سنسور شعله، تعداد مراحل مشعل، پایه و نقشه سیم‌کشی دستگاه بررسی شوند.

ویژگی های رله مشعل زیمنس LOA24.171B27

• مخصوص مشعل‌های گازوئیلی فن‌دار
• مناسب مشعل‌های یک و دو مرحله‌ای
• ظرفیت سوخت کمتر از 30 کیلوگرم بر ساعت
• کنترل فن، جرقه و شیرهای سوخت
• تشخیص شعله با QRB یا QRC
• دارای سیستم ایمنی Lockout
• دارای حفاظت در برابر افت ولتاژ
• قابلیت کنترل پیش‌گرمکن گازوئیل
• نصب روی پایه AGK11

جدول مقایسه مشخصات رله‌های مشعل زیمنس سری LOA2 / LOA3

توضیح پارامترهای زمانی

• t1: زمان پیش‌تهویه مشعل
• t3: زمان پیش‌جرقه
• TSA: زمان ایمنی برای تشکیل و تشخیص شعله
• t3n: زمان پس‌جرقه بلند
• t3n′: زمان پس‌جرقه کوتاه
• t4: فاصله زمانی از تشکیل شعله تا آزاد شدن شیر سوخت مرحله دوم BV2

LOA24.171B27 مدل استاندارد این گروه است. LOA24.173A27 از نظر زمان‌های اصلی مشابه است، اما دارای پس‌جرقه کوتاه t3n′ برابر 2 ثانیه نیز هست. LOA26.171B27 برنامه زمانی اصلی مشابه LOA24.171B27 دارد، اما امکان Reset از راه دور با ماژول ARK21A27 را فراهم می‌کند. بنابراین با وجود شباهت ظاهری این رله‌ها، شماره کامل مدل باید هنگام تعویض مورد توجه قرار گیرد.
